ADIS16227 数字三轴振动传感器，集成FFT分析和存储系统

ADIS16227: 数字三轴振动传感器，集成FFT分析和存储系统

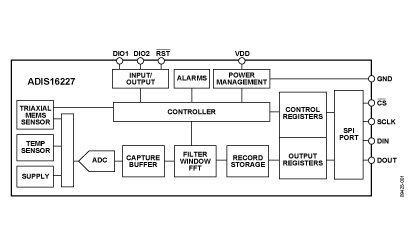

ADIS16227 功能框图 ADIS16227 iSensor® 是一款完整的振动检测系统，集宽带宽、三轴加速度检测与先进的时域和频域信号处理于一体。时域信号处理包括可编程抽取滤波器和可选的窗函数。频域处理包括针对各轴的512点实值FFT和FFT求均值功能，后一功能可减少噪底变化，从而提高分辨率。通过可存储16条记录的FFT存储系统，用户可以追踪长时间变化，并利用多个抽取滤波器设置捕获FFT。22 kHz传感器谐振和100.2 kSPS采样速率提供频率响应，适合机器健康状况检测应用。铝芯可实现与MEMS加速度传感器的出色机械耦合。在所有操作中，均由内部时钟驱动数据采样和信号处理系统，无需外部时钟源。数据捕获功能具有三种模式，提供多个选项，以满足不同应用的需要。利用SPI和缓冲结构可以方便地访问宽带宽传感器数据。ADIS16227还提供数字温度传感器和数字电源测量功能。ADIS16227采用15 mm × 15 mm × 15 mm模块封装，配有用于10-32UNF螺栓安装的螺纹孔。灵活的双排、1 mm、14引脚连接器可实现简单易行的用户接口和安装。ADIS16227与 ADIS16223尺寸兼容且引脚兼容。工作温度范围为−40°C至+125°C。

技术特性

频域三轴振动传感器
数字加速度数据，± 70 g 测量范围
数字范围设置： 1 g, 5 g, 20 g, 70 g
采样速率：100.2 kHz，4种抽取滤波器设置
针对所有三轴(x, y, z)的512点实值FFT
窗口选项：矩形、Hanning、平顶
可编程FFT求均值功能，多达256个均值
存储系统：关于所有三轴(x, y, z)的16个FFT记录
可编程报警、6个频段
2级报警和故障定义设置
可调响应延迟可减少误报
触发模式：SPI命令、定时器、外部触发器
为选定的滤波器设置提供多记录捕获
自动捕获模式支持时域数据校正
欲了解更多特性，请参考数据手册

技术指标

Output Type: SPI
Typical Bandwidth (kHz): 9kHz
# of Axes: 3
Range: +/- 70g
Sensitivity Accuracy (%): ï¿½5n/a

应用领域

振动分析
状态监控
机械健康状况
仪器仪表、诊断
安全关断检测

订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
ADIS16227CMLZ 产品状态: 量产	MSM LAMINATE	14	工业	Tray, 1	$ 238.35	$ 174.00	E 材料信息

开发工具

产品型号	描述	报价	RoHS
ADIS16227/PCBZ 产品状态: 量产	Evaluation Board	$ 360.00	E
