FPF1203L:IntelliMAX™ Ultra-Small, Slew-Rate-Controlled Load Switch

FPF1203/04/45是超小型集成IntelliMAX™ ™负载开关,它集成了P沟道开关和模拟控制功能。 集成式压摆率控制可防止在电源轨上产生涌入电流并因此造成电压降过大。 输入电压的工作范围为1.2V到5.5V,使得便携式产品和消费品中的二次稳压电源轨具有断电功能。 1µA(最大值)低关断电流使电源设计能满足待机和断电的漏电规范。

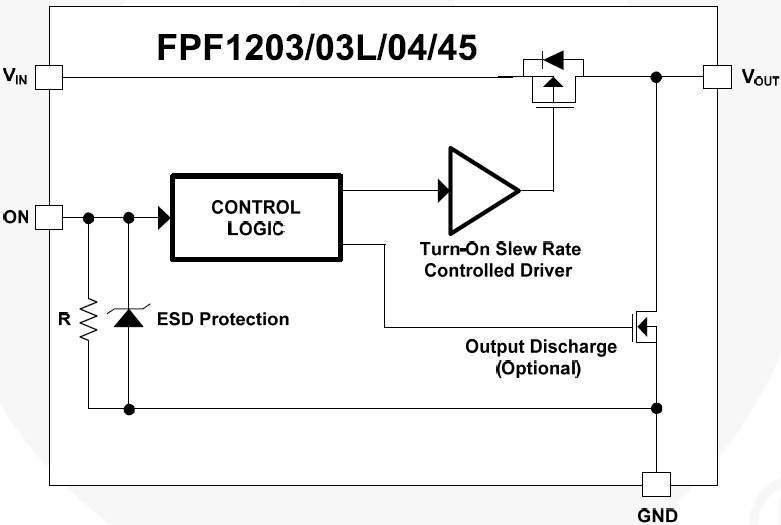

功能图框 FUNCTIONAL BLOCK DIAGRAM

FPF1203L 功能图框

技术特性
  • 1.2至5.5V的输入电压工作范围
  • 典型RON:
    • 45mΩ(VIN=5.5V
    • 55mΩ(VIN=3.3
      • 90mΩ(VIN=1.8V)
      • 85mΩ(VIN=1.2V)
  • 用tR进行压摆率控制:
    • FPF1203/FPF1203L/FPF1204:100µs
    • FPF12045:2µs
  • FPF1204/FPF1205上的输出放电功能
  • 1.5µA小静态电流
  • 静电放电保护: 超过7kV HBM、2kV CDM
  • 兼容GPIO/CMOS的使能电路
  • 4凸块WLCSP封装,0.76mm x 0.76mm,0.4mm间距
应用
  • 存储和外设
  • 多媒体平板电脑
  • 手机
  • WLAN网卡和宽带接入
  • PMP/MP3播放器
订购信息 Ordering Information
产品 生态状况 价格 封装信息 封装标记规则 资格支持
FPF1203LUCX 量产 $0.247 WL-CSP 4L 示意图
胶带卷轴
第一行:Q&K ESD (HBM) :  7000  V
Moisture Sensitivity Level (MSL) :  1
Max Reflow Temp :  260
数据资料DataSheet下载
概述 文档编号/大小 版本
IntelliMAX™ Ultra-Small, Slew-Rate-Controlled Load Switch FPF1203L(417.0kB) 1
