LT1355 双路 12MHz、400V/μs 运算放大器

LT®1355 / LT1356 是双路和四路、低功率、高速运算放大器，具有出色的 AC 和 DC 性能。与具有相似带宽的同类器件相比，这些放大器具有低得多的电源电流和较高的转换速率。所采用的电路拓扑结构是一个电压反馈放大器，并具有匹配的高阻抗输入以及电流反馈放大器的转换性能。高转换速率和单级设计提供了超卓的稳定特性，使电路成为数据采集系统的理想选择。每个输出可驱动一个 500Ω 负载至 ±12V (采用 ±15V 电源) 和一个 150Ω 负载至 ±2.75V (采用 ±5V 电源)。这两款放大器可在采用任何容性负载的情况下保持稳定，因而使其成为缓冲应用的合适之选。

LT1355 / LT1356 隶属于一个快速、高性能放大器系列，该系列采用了上述独特的拓扑结构，并运用了凌力尔特公司的先进互补双极型加工工艺。如需 LT1355 / LT1356 的单路放大器版本，请查阅 LT1354 的产品手册。如需具有更高电源电流的较高带宽器件，请查阅 LT1357 ~ LT1365 的产品手册。当每个放大器的电源电流为 2mA、4mA 和 6mA 时，可提供 25MHz、50MHz 和 70MHz 的带宽。以上每款放大器都可提供单路、双路和四路版本。

产品特点 Features

12MHz 增益带宽
400V/μs 转换速率
每个放大器的最大电源电流为 1.25mA
稳定的单位增益
C-LoadTM 运算放大器用于驱动所有的容性负载
10nV/√Hz 输入噪声电压
800μV 最大输入失调电压
300nA 最大输入偏置电流
70nA 最大输入失调电流
12V/mV 最小 DC 增益，RL = 1k
230ns 稳定时间 (至 0.1%)，10V 阶跃
280ns 稳定时间 (至 0.01%)，10V 阶跃
±12V 最小输出摆幅 (驱动 500Ω 负载)
±2.75V 最小输出摆幅 (驱动 150Ω 负载)
规格在 ±2.5V、±5V 和 ±15V

应用

宽带放大器
缓冲器
有源滤波器
数据采集系统
光电二极管放大器

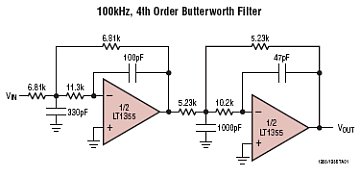

典型应用图

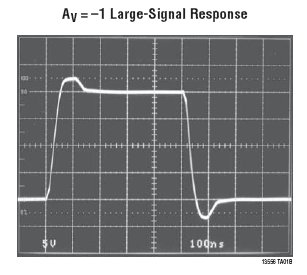

参数

LT1355 订购信息和价格参考Package Variations and Pricing

器件型号	封装	引脚	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量) *
LT1355CN8	PDIP	8	C	$4.67	$3.80
LT1355CN8#PBF	PDIP	8	C	$4.67	$3.80
LT1355CS8	SO	8	C	$5.10	$4.10
LT1355CS8#PBF	SO	8	C	$5.10	$4.10
LT1355CS8#TR	SO	8	C		$4.16
LT1355CS8#TRPBF	SO	8	C		$4.16

LT1355 数据手册及相关资料下载

数据手册(英文) : LT1355/LT1356 - Dual and Quad 12MHz, 400V/µs Op Amps.PDF
应用指南 (英文) : AN57 - Video Circuit Collection .PDF
设计要点 (英文) : DN107 - C-Load TM Op Amps Conquer Instabilities.PDF
设计要点 (英文) : DN83 - C-Load TM Op Amps Tame Instabilities.PDF
设计要点 (英文) : DN84 - Source Resistance Induced Distortion in Op Amps.PDF
可靠性数据 : R290 Reliability Data .PDF
