LT1815 具可编程电源电流的单通道、220MHz、1500V/μs 运算放大器
LT®1815/LT1816/LT1817 是低功率、高速度、非常高转换速率的运算放大器，具有卓越的 DC 性能。相对具有相似电源电流的其他器件，LT1815/LT1816/LT1817 具有更高的带宽和转换速率、低得多的输入失调电压、以及较低的噪声和失真。通过在减低的电源电流和速度条件下运作，一种可编程电流选项 (LT1815 和 LT1816A) 提供了节能效果和灵活性。其电路拓扑结构是一个电压反馈放大器，并拥有电流反馈放大器的转换特性。
输出采用 ±5V 电源将一个 100Ω 负载驱动至 ±3.8V。当采用单 5V 电源时，输出摆幅从 1V 至 4V (把一个 100Ω 负载连接至 2.5V 的情况下)。当采用一个 5MHz、2VP-P 输出以数值为 -1 的增益来驱动一个 100Ω 负载时，谐波失真为 -70dB。
LT1815/LT1816/LT1817运用了凌力尔特先进的低电压互补双极型工艺而制造，并可提供 TSOT-23、SO、MSOP、SSOP 和无引线 DFN 等多种封装。
产品特点 Features
封装  |
应用

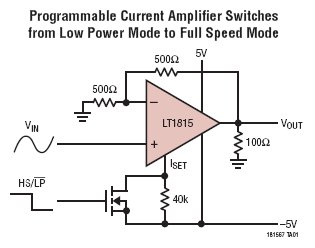

典型应用图
