LT3476 高电流四通道输出 LED 驱动器
LT®3476 是一款四通道输出 DC/DC 转换器，专为用作一个驱动高电流 LED 的恒定电流源而设计。固定频率、电流模式架构可在一个很宽的电源和输出电压范围内实现稳定的运作。一个频率调节引脚允许用户在 200kHz 至 2MHz 的范围内设置开关频率，以优化效率和外部组件尺寸。
LT3476 在 LED 的高压侧检测输出电流。高压侧电流检测是灵活性最高的 LED 驱动方案，可提供降压、升压或降压-升压型配置。在 105mV 的全标度值条件下，将每个电流监视器门限的准确度修整至 2.5% 以内。用户能够利用一个外部检测电阻器来设置每个通道的输出电流范围。4 个稳压器均由对应通道的 PWM 信号来独立操作。该 PWM 功能可精准地调节 LED 信号源的混色或调光比。可实现高达 1000:1 的调光比。
产品特点 Features

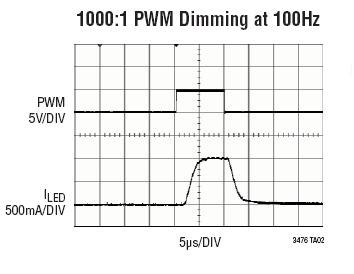

参数 |
应用

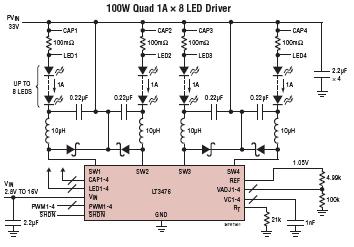

典型应用图 |
LT3476 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LT3476EUHF | QFN | 38 | E | $6.63 | $4.64 |
| LT3476EUHF#PBF | QFN | 38 | E | $6.63 | $4.64 |
| LT3476EUHF#TR | QFN | 38 | E | $4.70 | |
| LT3476EUHF#TRPBF | QFN | 38 | E | $4.70 | |
| LT3476IUHF#PBF | QFN | 38 | I | $7.63 | $5.34 |
| LT3476IUHF#TRPBF | QFN | 38 | I | $5.40 |
LT3476 数据手册及相关资料下载
- 数据手册(英文) : LT3476 - High Current Quad Output LED Driver.PDF
- 设计要点 (中文) : DN388 - 宽输入范围 1A LED 驱动器利用汽车和 12VAC 电源给高亮度 LED 供电.PDF
- 设计要点 (中文) : DN392 - 高电压降压型转换器驱动高功率 LED.PDF
- 可靠性数据 : R303 Reliability Data .PDF
