LT3580 具 2A 开关、软起动和同步功能的升压/负输出 DC/DC 转换器

LT®3580 是一款 PWM DC/DC 转换器,包含一个内部 2A、42V 开关。可以通过配置使 LT3580 成为一个升压、SEPIC 或负输出转换器。由于能够从一个 5V 输入产生 12V/550mA 或 -12V/350mA 输出,因而使得 LT3580 成为许多局部电源设计的理想选择。

LT3580 具有一个可调的振荡器,由一个连接在 RT 引脚和地之间的电阻器来设定。此外,也可使 LT3580 与一个外部时钟同步。该器件的自由运行或同步开关频率范围可以设定在 200kHz 至 2.5MHz 之间。

LT3580 还具有创新的 SHDN 引脚电路,因而可接受缓慢变化的输入信号,并提供了一种可调的欠压闭锁功能。

另外还集成了诸如频率折返和软起动等附加功能。LT3580 采用纤巧型 3mm x 3mm 8 引脚 DFN 封装和 8 引脚 MSOP 封装。

产品特点 Features
  • 2A 内部电源开关
  • 可调开关频率
  • 用单个反馈电阻器设定 VOUT
  • 可同步至外部时钟
  • 高增益 SHDN 引脚可接受缓慢变化的输入信号
  • 宽输入电压范围:2.5V 至 32V
  • 低 VCESAT 开关:在 1.5A  时为 300mV (典型值)
  • 集成软起动功能
  • 可以容易地配置成一个升压或负输出转换器
  • 可由用户进行配置的欠压闭锁 (UVLO)
  • 纤巧型 8 引脚 3mm x 3mm DFN  封装和 8 引脚 MSOP 封装
参数
LT3580 参数
应用
  • VFD 偏置电源
  • TFT-LCD 偏置电源
  • GPS 接收机
  • DSL 调制解调器
  • 局部电源

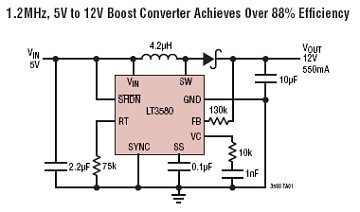

典型应用图
LT3580 典型应用
LT3580 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LT3580EDD#PBF DFN 8 E $2.86  $2.00
LT3580EDD#TRPBF DFN 8 E $2.06
LT3580EMS8E#PBF MSOP 8 E $3.00  $2.10
LT3580EMS8E#TRPBF MSOP 8 E $2.16
LT3580HMS8E#PBF MSOP 8 H $3.96  $2.77
LT3580HMS8E#TRPBF MSOP 8 H $2.83
LT3580IDD DFN 8 I $3.43  $2.40
LT3580IDD#PBF DFN 8 I $3.43  $2.40
LT3580IDD#TRPBF DFN 8 I $2.46
LT3580IMS8E#PBF MSOP 8 I $3.60  $2.52
LT3580IMS8E#TRPBF MSOP 8 I $2.58
LT3580MPMS8E#PBF MSOP 8 MP $11.87  $8.31
LT3580MPMS8E#TRPBF MSOP 8 MP $8.37
LT3580 数据手册及相关资料下载
  1. 数据手册(英文) : LT3580 - Boost/Inverting DC/DC Converter with 2A Switch, Soft-Start, and Synchronization.PDF
  2. 可靠性数据 : R530 Reliability Data .PDF
