LT4356-3 具故障锁断功能的浪涌抑制器

LT®4356-3 浪涌抑制器可保护负载免遭高电压瞬变的损坏。它能够通过控制一个外部 N 沟道 MOSFET 的栅极以在过压过程中 (比如：汽车应用中的负载突降情况) 调节输出。输出限制在一个安全的数值上，从而允许负载继续运作。LT4356-3 还负责监视 VCC 和 SNS 引脚之间的电压降，以防止遭受过流故障的影响。一个内部放大器用于把电流检测电压限制为 50mV。不管在哪一种故障情况下，定时器的起动均与 MOSFET 应力成反比。如果定时器操作终止，则 FLT 引脚将被拉至低电平，以发出“即将断电”的警告。如果该条件一直持续，则 MOSFET 关断，直到 SHDN 引脚被短暂地拉至低电平为止。

辅助放大器可以用作一个电压检测比较器或一个线性稳压控制器，以驱动一个外部 PNP 传输晶体管。

可以采用背对背 FET 来代替肖特基二极管以提供反向输入保护功能，从而减少压降和功率损失。SHDN 输入关断器件 (包括辅助放大器)，并把静态电流减小至 7μA 以下。

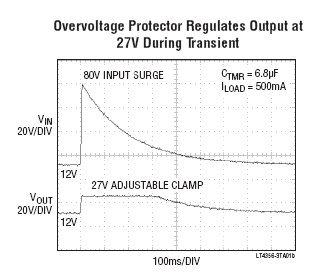

产品特点 Features 抑制高电压浪涌 可调输出箝位电压 过流保护 宽工作电压范围：4V 至 80V 反向输入保护至 -60V 低停机电流：7μA 可调锁断故障定时器 控制 N 沟道 MOSFET 停机引脚可承受 -60V 至 100V 故障输出指示功能 电平检测比较器或线性稳压控制器的辅助放大器 采用 (4mm x 3mm) 12 引脚 DFN、10 引脚 MSOP 或 16 引脚 SO 封装 参数

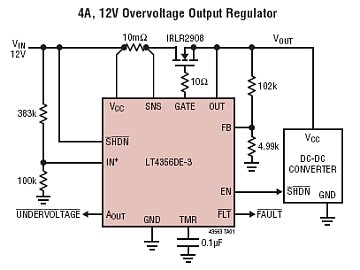

应用 汽车/航空电子浪涌保护 热插拔/带电插拔 用于电池供电型系统的高端开关 本质安全应用 典型应用图

LT4356-3 订购信息和价格参考Package Variations and Pricing

器件型号	封装	引脚	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量) *
LT4356CDE-1	DFN	12	C	$2.83	$1.98
LT4356CDE-1#PBF	DFN	12	C	$2.83	$1.98
LT4356CDE-1#TRPBF	DFN	12	C		$2.08
LT4356CDE-2	DFN	12	C	$2.83	$1.98
LT4356CDE-2#PBF	DFN	12	C	$2.83	$1.98
LT4356CDE-2#TRPBF	DFN	12	C		$2.08
LT4356CDE-3#PBF	DFN	12	C	$2.83	$1.98
LT4356CDE-3#TRPBF	DFN	12	C		$2.04
LT4356CMS-1	MSOP	10	C	$2.83	$1.98
LT4356CMS-1#PBF	MSOP	10	C	$2.83	$1.98
LT4356CMS-1#TRPBF	MSOP	10	C		$2.04
LT4356CMS-3#PBF	MSOP	10	C	$2.83	$1.98
LT4356CMS-3#TRPBF	MSOP	10	C		$2.04
LT4356CS-1#PBF	SO	16	C	$2.83	$1.98
LT4356CS-1#TRPBF	SO	16	C		$2.04
LT4356CS-2#PBF	SO	16	C	$2.83	$1.98
LT4356CS-2#TRPBF	SO	16	C		$2.04
LT4356CS-3#PBF	SO	16	C	$2.83	$1.98
LT4356CS-3#TRPBF	SO	16	C		$2.04
LT4356HDE-1	DFN	12	H	$3.70	$2.59
LT4356HDE-1#PBF	DFN	12	H	$3.70	$2.59
LT4356HDE-1#TRPBF	DFN	12	H		$2.69
LT4356HDE-2	DFN	12	H	$3.70	$2.59
LT4356HDE-2#PBF	DFN	12	H	$3.70	$2.59
LT4356HDE-2#TRPBF	DFN	12	H		$2.69
LT4356HDE-3	DFN	12	H	$3.70	$2.59
LT4356HDE-3#PBF	DFN	12	H	$3.70	$2.59
LT4356HDE-3#TRPBF	DFN	12	H		$2.65
LT4356HMS-1	MSOP	10	H	$3.70	$2.59
LT4356HMS-1#PBF	MSOP	10	H	$3.70	$2.59
LT4356HMS-1#TRPBF	MSOP	10	H		$2.65
LT4356HMS-3	MSOP	10	H	$3.70	$2.59
LT4356HMS-3#PBF	MSOP	10	H	$3.70	$2.59
LT4356HMS-3#TRPBF	MSOP	10	H		$2.65
LT4356HS-1#PBF	SO	16	H	$3.70	$2.59
LT4356HS-1#TRPBF	SO	16	H		$2.65
LT4356HS-2#PBF	SO	16	H	$3.70	$2.59
LT4356HS-2#TRPBF	SO	16	H		$2.65
LT4356HS-3#PBF	SO	16	H	$3.70	$2.59
LT4356HS-3#TRPBF	SO	16	H		$2.65
LT4356IDE-1	DFN	12	I	$3.39	$2.38
LT4356IDE-1#PBF	DFN	12	I	$3.39	$2.38
LT4356IDE-1#TRPBF	DFN	12	I		$2.48
LT4356IDE-2	DFN	12	I	$3.39	$2.38
LT4356IDE-2#PBF	DFN	12	I	$3.39	$2.38
LT4356IDE-2#TRPBF	DFN	12	I		$2.48
LT4356IDE-3#PBF	DFN	12	I	$3.40	$2.38
LT4356IDE-3#TRPBF	DFN	12	I		$2.44
LT4356IMS-1	MSOP	10	I	$3.39	$2.38
LT4356IMS-1#PBF	MSOP	10	I	$3.39	$2.38
LT4356IMS-1#TRPBF	MSOP	10	I		$2.44
LT4356IMS-3#PBF	MSOP	10	I	$3.40	$2.38
LT4356IMS-3#TRPBF	MSOP	10	I		$2.43
LT4356IS-1#PBF	SO	16	I	$3.39	$2.38
LT4356IS-1#TRPBF	SO	16	I		$2.44
LT4356IS-2#PBF	SO	16	I	$3.40	$2.38
LT4356IS-2#TRPBF	SO	16	I		$2.44
LT4356IS-3#PBF	SO	16	I	$3.40	$2.38
LT4356IS-3#TRPBF	SO	16	I		$2.44
LT4356MPMS-1	MSOP	10	MP	$8.49	$5.94
LT4356MPMS-1#PBF	MSOP	10	MP	$8.49	$5.94
LT4356MPMS-1#TR	MSOP	10	MP		$6.00
LT4356MPMS-1#TRPBF	MSOP	10	MP		$6.00
LT4356MPMS-3	MSOP	10	MP	$8.49	$5.94
LT4356MPMS-3#PBF	MSOP	10	MP	$8.49	$5.94
LT4356MPMS-3#TR	MSOP	10	MP		$6.00
LT4356MPMS-3#TRPBF	MSOP	10	MP		$6.00
LT4356MPS-1	SO	16	MP	$8.49	$5.94
LT4356MPS-1#PBF	SO	16	MP	$8.49	$5.94
LT4356MPS-1#TR	SO	16	MP		$6.00
LT4356MPS-1#TRPBF	SO	16	MP		$6.00
LT4356MPS-2	SO	16	MP	$8.49	$5.94
LT4356MPS-2#PBF	SO	16	MP	$8.49	$5.94
LT4356MPS-2#TR	SO	16	MP		$6.00
LT4356MPS-2#TRPBF	SO	16	MP		$6.00
LT4356MPS-3	SO	16	MP	$8.49	$5.94
LT4356MPS-3#PBF	SO	16	MP	$8.49	$5.94
LT4356MPS-3#TR	SO	16	MP		$6.00
LT4356MPS-3#TRPBF	SO	16	MP		$6.00

LT4356-3 数据手册及相关资料下载

1. 数据手册(英文) : LT4356-3 - Surge Stopper with Fault Latchoff.PDF
2. 可靠性数据 : R468 Reliability Data .PDF
3. 产品选型卡 : High Voltage Hot Swap Controllers.PDF
4. 产品选型卡 : High Voltage Surge Stoppers.PDF
5. 产品选型卡 : Overvoltage Surge Protectors.PDF
