LTC1565-31 650kHz 连续时间、线性相位低通滤波器
LTC®1565-31 是一款 7 阶、连续时间、线性相位低通滤波器。LTC1565-31 的选择性再加上其线性相位和动态范围，使之适合于数据通信或数据采集系统中的滤波处理。滤波器衰减为 36dB (在 2 x fCUTOFF) 和至少 72dB (对于 3 x fCUTOFF 以上的频率)。与性能相当的 LC 滤波器不同，LTC1565-31 是利用通带中的一个线性相位响应来实现该选择性。
凭借 5% 的截止频率准确度，LTC1565-31 可在那些需要匹配滤波器对的应用中使用，例如收发器 I 和 Q 通道。此外，差分输入和输出还提供了一个用于这些无线系统的简单接口。
当采用单 5V 电源和一个 2VP-P 输入时，LTC1565-31 实现了一个令人难忘的 75dB 无寄生动态范围。最大信噪比为 78dB，这是在采用一个 2.5VP-P 输入信号时实现的。
LTC1565-31 具有一种停机模式，在该模式中，电源电流通常小于 10µA。
产品特点 Features

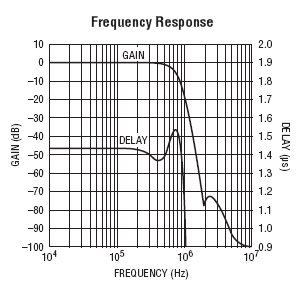

参数 |
应用

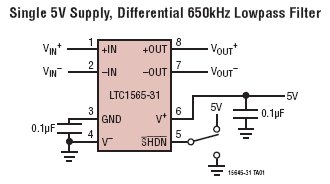

典型应用图 |
LTC1565-31 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC1565-31CS8 | SO | 8 | C | $4.30 | $3.65 |
| LTC1565-31CS8#PBF | SO | 8 | C | $4.30 | $3.65 |
| LTC1565-31CS8#TR | SO | 8 | C | $3.71 | |
| LTC1565-31CS8#TRPBF | SO | 8 | C | $3.71 | |
| LTC1565-31IS8 | SO | 8 | I | $4.93 | $4.25 |
| LTC1565-31IS8#PBF | SO | 8 | I | $4.93 | $4.25 |
| LTC1565-31IS8#TR | SO | 8 | I | $4.31 | |
| LTC1565-31IS8#TRPBF | SO | 8 | I | $4.31 |
LTC1565-31 数据手册及相关资料下载
- 数据手册(英文) : LTC1565-31 - 650kHz Continuous Time, linear Phase Lowpass Filter.PDF
- 应用指南 (英文) : AN109 - Interfacing RF I/Q Modulators with Popular D/A Converters.PDF
- 可靠性数据 : R420 Reliability Data .PDF
