LTC1955 采用串行控制的双智能卡接口
LTC®1955 提供了用于两张智能卡、两张 S.A.M (安全验证模块) 卡或 S.A.M 卡与智能卡之组合的所有必需的监控和电源控制功能。它提供了一个面向电池供电型应用的充电泵以及全部必要的电平移位电路。
卡的电压可被独立地设定为 1.8V、3V 或 5V。两个卡接口均包括一个卡检测通道和自动防反跳电路。为了降低布线成本，LTC1955 通过一个简单的四线式串行接口连接至一个微控制器。可以采用菊链的方式把多个器件连接起来，这样，至卡座板的导线数量就与插座的数量无关。状态数据通过相同的接口送回。
大量的安全功能可确保在发生电源故障或智能卡电气故障时执行正确的去激活排序操作。智能卡引脚在未采用额外元件的情况下能够承受 >10kV ESD。
LTC1955 采用扁平 (高度仅 0.75mm) 5mm x 5mm QFN 封装。
产品特点 Features
参数 |
应用

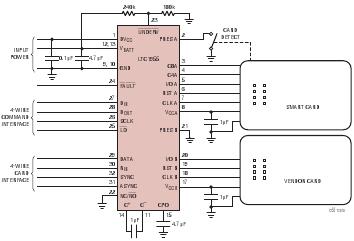

典型应用图 |
LTC1955 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC1955EUH | QFN | 32 | E | $3.50 | $2.45 |
| LTC1955EUH#PBF | QFN | 32 | E | $3.50 | $2.45 |
| LTC1955EUH#TR | QFN | 32 | E | $2.55 | |
| LTC1955EUH#TRPBF | QFN | 32 | E | $2.55 | |
| LTC1955IUH#PBF | QFN | 32 | I | $4.03 | $2.82 |
| LTC1955IUH#TRPBF | QFN | 32 | I | $2.88 |
LTC1955 数据手册及相关资料下载
- 数据手册 (英文) : LTC1955 - Dual Smart Card Interface with Serial Control.PDF
- 设计要点 (中文) : DN289 Single Interface Chip Controls Two Smart Cards.PDF
- 可靠性数据 : R527 Reliability Data .PDF
