LTC2192 16 位、65Msps、低功率、双通道 ADC

LTC®2192 / LTC2191 / LTC2190 是两通道、同时采样 16 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。这些器件非常适合要求苛刻的通信应用，其 AC 性能包括 77dB SNR 和 90dB 无寄生动态范围 (SFDR)。0.07psRMS 的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。

DC 规格包括整个温度范围内的 ±2LSB INL (典型值)、±0.5LSB DNL (典型值) 和无漏失码。转换噪声为 3.3LSBRMS。

数字输出为串行 LVDS，旨在最大限度地减少数据线的数目。每个通道一次输出 1 个位、2 个位或 4 个位。LVDS 驱动器具有可任选的内部终端和可调输出电平，以确保干净的信号完整性。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分或单端驱动。一个内部时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

产品特点 Features 两通道同时采样 ADC 串行 LVDS 输出：每通道 1 位、2 位或 4 位 77dB SNR 90dB SFDR 低功率：198mW / 146mW / 104mW (总值) 99mW / 73mW / 52mW (每通道) 单 1.8V 电源可选的输入范围：1VP-P 至 2VP-P 500MHz 满功率带宽采样及保持 (S/H) 停机和打盹模式用于配置的串行 SPI 端口 52 引脚 (7mm x 8mm) QFN 封装封装	应用通信蜂窝基站软件定义无线电便携式医学成像多通道数据采集非破坏性测试典型应用图参数

产品特点 Features

两通道同时采样 ADC
串行 LVDS 输出：每通道 1 位、2 位或 4 位
77dB SNR
90dB SFDR
低功率：198mW / 146mW / 104mW (总值)
99mW / 73mW / 52mW (每通道)
单 1.8V 电源
可选的输入范围：1VP-P 至 2VP-P
500MHz 满功率带宽采样及保持 (S/H)
停机和打盹模式
用于配置的串行 SPI 端口
52 引脚 (7mm x 8mm) QFN 封装

封装

应用

通信
蜂窝基站
软件定义无线电
便携式医学成像
多通道数据采集
非破坏性测试

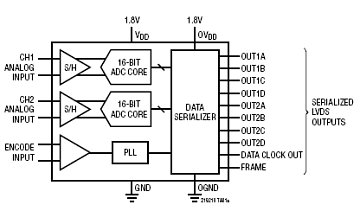

典型应用图

参数

LTC2192 订购信息和价格参考Package Variations and Pricing

器件型号	封装	引脚	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量) *
LTC2192CUKG#PBF	QFN	52	C	$60.71	$42.50
LTC2192CUKG#TRPBF	QFN	52	C		$42.56
LTC2192IUKG#PBF	QFN	52	I	$72.86	$51.00
LTC2192IUKG#TRPBF	QFN	52	I		$51.06

LTC2192 演示电路板

器件型号	描述
DC1763A-D	LTC2192: 16-bit 65Msps ADC, Serial LVDS Outputs, 5-170MHz, req DC1371 and DC1075

Companion Boards

器件型号	描述
DC1075A	Clock Divider board
DC1164A	High Speed ADC Signal Source
DC1216A-A	100MHz High Speed ADC Clock Source
DC1216A-B	122.88MHz High Speed ADC Clock Source
DC1216A-C	80MHz High Speed ADC Clock Source
DC1371A	High Speed (>250Mbps) USB Data Collection Board

LTC2192 数据手册及相关资料下载

数据手册(英文) : LTC2192/LTC2191/LTC2190 - 16-Bit, 65Msps/40Msps/ 25Msps Low Power Dual ADCs.PDF
可靠性数据 : R538 Reliability Data .PDF
产品选型卡 : Differential Amplifiers/High Speed ADC Drivers .PDF
产品选型卡 : Low Power, 16-Bit Dual/Single ADCs .PDF
软件和仿真: LTC2195 IBIS model.IBS
