LTC2228 12 位、65Msps 低功率 3V ADC
LTC®2228/LTC2227/LTC2226 是 12 位、65Msps/40Msps/25Msps、低功率 3V A/D 转换器，专为高频、宽动态范围信号进行数字化处理而设计。凭借包括 71.3dB SNR 和 90dB SFDR (对于处于奈奎斯特频率的信号) 在内的 AC 性能，LTC2228/LTC2227/LTC2226 成为了要求苛刻的成像和通信应用的完美选择。
DC 规格包括整个温度范围内的 ±0.3LSB INL (典型值)、±0.15LSB DNL (典型值) 和无漏失码。转换噪声很低，仅为 0.25LSBRMS。
一个单 3V 电源实现了低功率运作。一个单独的输出电源允许输出驱动 0.5V 至 3.6V 逻辑电路。
一个单端 CLK 输入负责控制转换器操作。一个可任选的时钟占空比稳定器在很宽的时钟占空比范围内实现了高性能 (在全速条件下)。
产品特点 Features
封装
| 应用

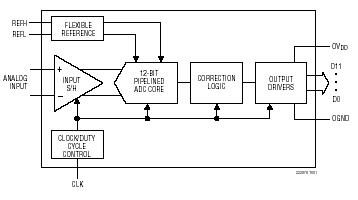

典型应用图

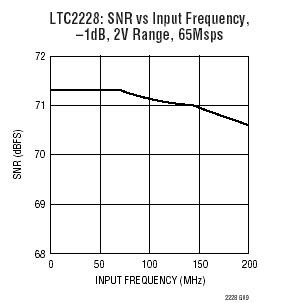

参数 |
|---|
LTC2228 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC2228CUH | QFN | 32 | C | $10.13 | $7.50 |
| LTC2228CUH#PBF | QFN | 32 | C | $10.13 | $7.50 |
| LTC2228CUH#TR | QFN | 32 | C | $7.60 | |
| LTC2228CUH#TRPBF | QFN | 32 | C | $7.60 | |
| LTC2228IUH | QFN | 32 | I | $12.15 | $9.00 |
| LTC2228IUH#PBF | QFN | 32 | I | $12.15 | $9.00 |
| LTC2228IUH#TR | QFN | 32 | I | $9.10 | |
| LTC2228IUH#TRPBF | QFN | 32 | I | $9.10 |
LTC2228 数据手册及相关资料下载
- 数据手册(英文) : LTC2228/LTC2227/LTC2226 - 12-Bit, 65/40/25Msps Low Power 3V ADCs.PDF
- 可靠性数据 : R478 Reliability Data .PDF
- 产品选型卡 : Differential Amplifiers/High Speed ADC Drivers .PDF
- 产品选型卡 : 14-/12-Bit Quad & Dual, Serial LVDS ADCs .PDF
- 软件和仿真: LTC2249 IBIS model.IBS
