LTC2271 16 位、20Msps、串行、低噪声、双通道 ADC

LTC®2271 是一款双通道同时采样 16 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。该器件非常适合要求苛刻的通信应用，其 AC 性能包括 84.1dB SNR 和 99dB 无杂散动态范围 (SFDR)。

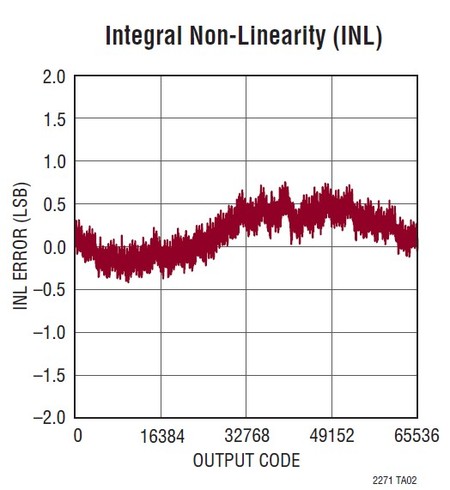

DC 规格包括整个温度范围内的 ±1LSB INL (典型值)、±0.2LSB DNL (典型值) 和无漏失码。转换噪声为 1.44LSBRMS。

数字输出为串行 LVDS，旨在最大限度地减少数据线的数目。每个通道一次输出 1 位、2 位或4 位。LVDS 驱动器具有可任选的内部终端和可调输出电平，以确保干净的信号完整性。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC－输入进行差分或单端驱动。一个内部时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

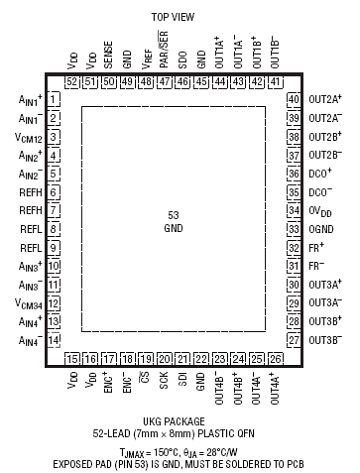

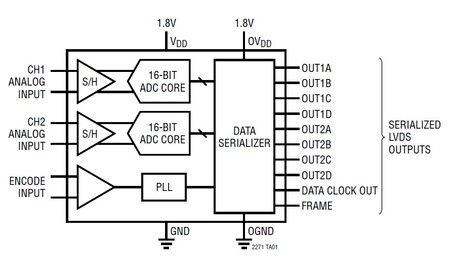

产品特点 Features 双通道同时采样 ADC 串行 LVDS 输出：每个通道 1、2 或 4 位 84.1dB SNR (46μVRMS 输入参考噪声) 99dB SFDR 低功率：185mW (总值)，92mW (每通道) 单 1.8V 电源可选的输入范围：1VP-P 至 2.1VP-P 200MHz 满功率带宽 S/H (采样及保持) 停机和打盹模式用于配置的串行 SPI 端口引脚可兼容： LTC2190：16 位、25Msps、104mW 52 引脚 (7mm x 8mm) QFN 封装封装	应用低功率仪表软件定义无线电便携式医学成像多通道数据采集典型应用图参数
