LTC2283 双通道、12 位、125Msps 低功率 3V ADC

LTC®2283 是一款 12 位、125Msps、低功率、双通道 3V A/D 转换器,专为对高频、宽动态范围信号进行数字化处理而设计。凭借包括 70.1dB SNR 和 82dB SFDR (对于处于奈奎斯特频率的信号) 在内的 AC 性能,LTC2283 成为了要求苛刻的成像和通信应用的理想选择。

典型 DC 规格包括 ±0.4LSB INL、±0.2LSB DNL。转换噪声很低,仅为 0.32LSBRMS。

一个单 3V 电源实现了低功率运作。一个单独的输出电源允许输出驱动 0.5V 至 3.6V逻辑电路。

一个单端 CLK 输入负责控制转换器操作。一个可任选的时钟占空比稳定器在很宽的时钟占空比范围内实现了高性能 (在全速条件下)。一个数据就绪输出时钟 (CLKOUT) 可用于对输出数据进行锁存。

产品特点 Features
  • 集成双通道 12 位 ADC
  • 采样速率:125Msps
  • 单 3V 电源 (2.85V 至 3.4V)
  • 低功率:790mW
  • 70.2dB SNR、88dB SFDR
  • 110dB 通道隔离度 (在 100MHz)
  • 灵活的输入:1VP-P 至 2VP-P 范围
  • 640MHz 满功率带宽 S/H (采样及保持)
  • 时钟占空比稳定器
  • 停机和打盹模式
  • 数据就绪输出时钟
  • 引脚兼容系列
    125Msps:LTC2283 (12 位)、LTC2285 (14 位)
    105Msps:LTC2282 (12 位)、LTC2284 (14 位)
    80Msps:LTC2294(12位)、LTC2299(14位)
    65Msps:LTC2293 (12 位)、LTC2298 (14 位)
    40Msps:LTC2292 (12 位)、LTC2297 (14 位)
  • 64 引脚 (9mm x 9mm) QFN 封装
封装
LTC2283 封装
应用
  • 无线和有线宽带通信
  • 成像系统
  • 频谱分析
  • 便携式仪表

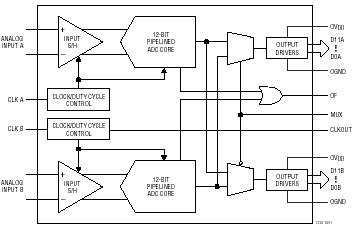

典型应用图
LTC2283 典型应用

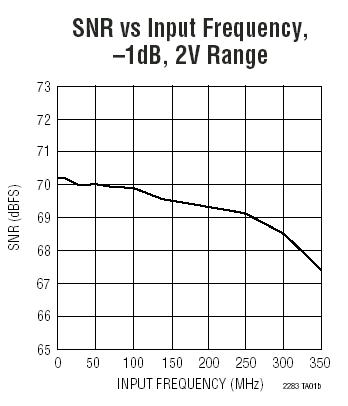

参数
LTC2283 参数
LTC2283 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LTC2283CUP QFN 64 C $16.07  $11.25
LTC2283CUP#PBF QFN 64 C $16.07  $11.25
LTC2283CUP#TR QFN 64 C $11.35
LTC2283CUP#TRPBF QFN 64 C $11.35
LTC2283IUP QFN 64 I $19.29  $13.50
LTC2283IUP#PBF QFN 64 I $19.29  $13.50
LTC2283IUP#TR QFN 64 I $13.60
LTC2283IUP#TRPBF QFN 64 I $13.60
LTC2283 数据手册及相关资料下载
  1. 数据手册(英文) : LTC2283 - Dual 12-Bit, 125Msps Low Power 3V ADC.PDF
  2. 可靠性数据 : R478 Reliability Data .PDF
  3. 产品选型卡 : Differential Amplifiers/High Speed ADC Drivers .PDF
  4. 软件和仿真: LTC2285 IBIS model.IBS
