LTC2452 具 SPI 接口的超纤巧、差分、16 位 ΔΣ ADC
LTC®2452 是一款超纤巧、全差分、16 位、模数转换器。LTC2452 采用 2.7V 至 5.5V 单电源，并通过一个 SPI 接口进行通信。该 ADC 采用 8 引脚、3mm x 2mm DFN 封装和 TSOT-23 封装。它包括一个集成振荡器，不需要任何外部元件。该器件采用一个 ΔΣ 调制器作为转换器的核心部件，而且没有延迟，适合于多路转换应用。LTC2452 包括一个专有的输入采样电路，相比于传统的 ΔΣ 转换器，该电路的运用可将平均输入采样电流减小了几个数位级。此外，由于其架构的原因，输入引脚之间的漏电流可以忽略不计。
LTC2452 每秒能够执行 60 次转换操作，而且，由于过采样比非常大，因而具有极为宽松的抗混叠要求。LTC2452 采用了对用户来说是透明的连续内部偏移和全标度校准算法，从而在整个时间和工作温度范围内确保了准确度。该转换器具有一个外部 REF 引脚，而且差分输入电压范围可延伸至 ±VREF。
在执行完一次转换之后，LTC2452 能够自动地进入睡眠模式，并将其电源电流减小至 0.2μA 以下。如果用户每秒对 ADC 进行一次读出操作，则在采用一个 2.7V 电源的情况下，LTC2452 的平均功耗将低于 50μW。
产品特点 Features
- ±VCC 差分输入范围
- 16 位分辨率 (包括符号)，无漏失码
- 2LSB 偏移误差
- 4LSB 全标度误差
- 转换速率为每秒 60次
- 适合于多路转换应用的单转换稳定时间
- 具自动停机功能的单周期操作
- 800μA 电源电流
- 0.2μA 睡眠模式电流
- 内部振荡器 — 无需外部元件
- SPI 接口
- 超纤巧 3mm x 2mm DFN 封装和 TSOT-23 封装
封装
| 应用
- 系统监控
- 环境监控
- 直接温度测量
- 仪表
- 工业过程控制
- 数据采集
- 嵌入式 ADC 升级
典型应用图

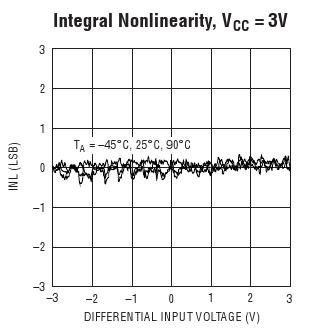

参数
 |
LTC2452 订购信息和价格参考Package Variations and Pricing
| 器件型号 |
封装 |
引脚 |
温度 |
价格 (以 1 ~ 99 片为批量) |
价格 (以 1000 片为批量) * |
| LTC2452CDDB#PBF |
DFN |
8 |
C |
$2.14 |
|
| LTC2452CDDB#TRMPBF |
DFN |
8 |
C |
$2.14 |
$1.20 |
| LTC2452CDDB#TRPBF |
DFN |
8 |
C |
$2.14 |
$1.15 |
| LTC2452CTS8#PBF |
SOT |
8 |
C |
$2.14 |
|
| LTC2452CTS8#TRMPBF |
SOT |
8 |
C |
$2.14 |
$1.20 |
| LTC2452CTS8#TRPBF |
SOT |
8 |
C |
$2.14 |
$1.15 |
| LTC2452IDDB#PBF |
DFN |
8 |
I |
$2.55 |
|
| LTC2452IDDB#TRMPBF |
DFN |
8 |
I |
$2.55 |
$1.43 |
| LTC2452IDDB#TRPBF |
DFN |
8 |
I |
$2.55 |
$1.38 |
| LTC2452ITS8#PBF |
SOT |
8 |
I |
$2.55 |
|
| LTC2452ITS8#TRMPBF |
SOT |
8 |
I |
$2.55 |
$1.43 |
| LTC2452ITS8#TRPBF |
SOT |
8 |
I |
$2.55 |
$1.38 |
LTC2452 演示电路板
| 器件型号 |
描述 |
| DC1384A-A |
LTC2452: 16-bit, SPI Differential Ultra-Tiny Delta Sigma ADC (req DC590) |
Companion Boards
| 器件型号 |
描述 |
| DC590B |
USB Serial Controller for linear Technology QuikEval Demo Boards |
LTC2452 数据手册及相关资料下载
- 数据手册(英文) : LTC2452 - Ultra-Tiny, Differential, 16-Bit Delta Sigma ADC with SPI Interface.PDF
- 可靠性数据 : R461 Reliability Data .PDF
- 产品选型卡 : No Latency Delta-Sigma™ ADCs.PDF
- 产品选型卡 : Ultra-Tiny 16-Bit ΔΣ ADC Family.PDF
