LTC2489 具 Easy Drive 输入电流抵消功能和 I2C 接口的 16 位、2 通道 / 4 通道 ΔΣ ADC
LTC®2489 是一款采用 Easy Drive 技术和一个二线式、I2C 接口的 4 通道 (2 个差分通道)、16 位、无延迟増量累加 (No Latency ΔΣTM) ADC。这种已获专利的采样方案通过差分输入电流的自动抵消而消除了动态输入电流误差和片内缓冲的缺点。这使得既能够保持出色 DC 准确度，同时又可对大的外部源阻抗和轨至轨输入信号直接进行数字化处理。
LTC2489 包含一个集成振荡器。可对该器件进行配置，以测量一个外部信号 (从 4 个工作于单端或差分模式的模拟输入通道的组合)。它可自动地同时抑制 50Hz 和 60Hz 的线路频率。
LTC2489 提供了一个很宽的共模输入范围 (0V 至 VCC)，这与基准电压无关。可以选择单端输入或差分输入的任何组合，而且，第一个转换 (在选择一个新通道之后) 是有效的。可利用多工器输出实现任选外部放大器在所有模拟输入之间的共用，而且，自动校准电路还将连续消除由这些放大器所引起的失调和漂移。
产品特点 Features
封装
| 应用

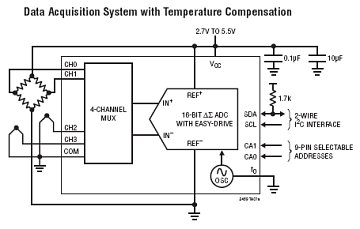

典型应用图
参数 |
|---|
LTC2489 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC2489CDE | DFN | 14 | C | $2.64 | $1.85 |
| LTC2489CDE#PBF | DFN | 14 | C | $2.64 | $1.85 |
| LTC2489CDE#TR | DFN | 14 | C | $1.91 | |
| LTC2489CDE#TRPBF | DFN | 14 | C | $1.91 | |
| LTC2489IDE | DFN | 14 | I | $3.18 | $2.22 |
| LTC2489IDE#PBF | DFN | 14 | I | $3.18 | $2.22 |
| LTC2489IDE#TR | DFN | 14 | I | $2.28 | |
| LTC2489IDE#TRPBF | DFN | 14 | I | $2.28 |
LTC2489 演示电路板
| 器件型号 | 描述 |
| DC1010A-B | LTC2489 16-Bit 4/2-ch I2C Easy Drive Delta Sigma ADC (req DC590B) |
Companion Boards
| 器件型号 | 描述 |
| DC590B | USB Serial Controller for linear Technology QuikEval Demo Boards |
LTC2489 数据手册及相关资料下载
- 数据手册(英文) : LTC2489 - 16-Bit 2-/4-Channel ΔΣ ADC with Easy Drive Input Current Cancellation and I2C Interface.PDF
- 设计要点 (英文) : DN368 - Easy Drive Delta-Sigma Analog-to-Digital Converters Cancel Input Current Errors.PDF
- 设计要点 (英文) : DN379 - Easy Drive ADCs Simplify Measurement of High Impedance Sensors.PDF
- 可靠性数据 : R461 Reliability Data .PDF
- 产品选型卡 : No Latency Delta-Sigma™ ADCs.PDF
- 产品选型卡 : Ultra-Tiny 16-Bit ΔΣ ADC Family.PDF
- LT Journal: Mar 2007 - Easy Drive Delta-Sigma ADCs Deliver Powerful Features and Reduce Design Effort.PDF
