LTC3103 1.8μA 静态电流、15V、300mA 同步降压型 DC/DC 转换器

LTC®3103 是一款采用电流模式架构的高效率、单片式同步降压型转换器，能提供 300mA 的输出电流。

LTC3103 提供了两种操作模式：自动突发模式操作和强制连续模式，从而使用户能够优化输出电压纹波、噪声及轻负载效率。当启用突发模式操作时，无负载条件下的典型 DC 输入电源电流减小至 1.8μA，因而最大限度地提高了轻负载时的效率。而选择强制连续模式则可执行非常低噪声的恒定频率 (1.2MHz) 操作。

此外，LTC3103 还包括一个准确的 RUN 比较器、热过载保护电路、一个电源良好输出和一种集成型软起动功能电路以确保电源系统上电处于良好受控状态)。

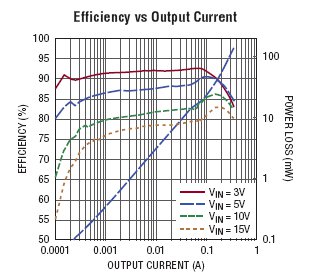

产品特点 Features 超低静态电流：1.8μA 同步整流：效率高达 95% 宽 VIN 范围：2.5V 至 15V 宽 VOUT 范围：0.6V至13.8V 300mA 输出电流 可由用户选择的自动突发模式 (Burst Mode®) 或强制连续操作 准确和可编程的 RUN 引脚门限 1.2MHz 固定频率 PWM 内部补偿 用于 VOUT 的电源良好状态输出 采用耐热性能增强型 3mm x 3mm x 0.75mm、10 引脚 DFN 封装和 10 引脚 MSOP 封装 参数

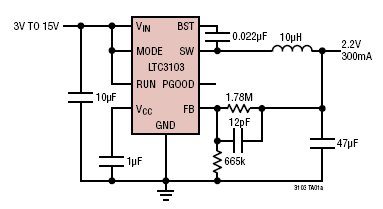

应用 远程传感器网络 分布式电源系统 多节电池或超级电容器稳压器 能量收集器 便携式仪器 低功率无线系统 典型应用图

LTC3103 订购信息和价格参考Package Variations and Pricing

器件型号	封装	引脚	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量) *
LTC3103EDD#PBF	DFN	10	E	$3.50	$2.45
LTC3103EDD#TRPBF	DFN	10	E		$2.51
LTC3103EMSE#PBF	MSOP	10	E	$3.50	$2.45
LTC3103EMSE#TRPBF	MSOP	10	E		$2.51
LTC3103IDD#PBF	DFN	10	I	$3.86	$2.70
LTC3103IDD#TRPBF	DFN	10	I		$2.76
LTC3103IMSE#PBF	MSOP	10	I	$3.86	$2.70
LTC3103IMSE#TRPBF	MSOP	10	I		$2.76

LTC3103 数据手册及相关资料下载

1. 数据手册(英文) : LTC3103 - 1.8μA Quiescent Current, 15V, 300mA Synchronous Step-Down DC/DC Converter.PDF
2. 可靠性数据 : R526 Reliability Data .PDF
