LTC3129-1 具 1.3μA 静态电流的 15V、200mA 同步降压-升压型 DC/DC 转换器
LTC®3129-1 是一款具有宽 VIN 和 VOUT 范围的高效率、200mA 降压-升压型 DC/DC 转换器。该器件具有一个准确的 RUN 引脚门限和一种最大功率点控制 (MPPC) 功能，前者用于提供可预知的稳压器接通，后者则可确保从非理想电源 (例如：光伏电池板) 吸取最大的功率。
LTC3129-1 采用一种超低噪声的 1.2MHz PWM 开关架构，此架构通过允许使用纤巧、扁平的电感器和陶瓷电容器而最大限度地缩减了解决方案的占板面积。内置的环路补偿和软起动功能电路简化了设计。如欲在轻负载条件下实现高效运作，则可选择执行自动突发模式操作，从而将静态电流减小至仅为 1.3μA。为了进一步减少组件数目并改善轻负载效率，LTC3129-1 内置了一个分压器以提供 8 种可选的固定输出电压。
其他特点包括一个电源良好输出、小于 10nA 的停机电流以及热停机功能。
LTC3129-1 采用耐热性能增强型 3mm x 3mm QFN 封装和 16 引脚 MSOP 封装。如需可调的输出电压，请参见功能相同之器件 LTC3129 的相关信息
产品特点 Features

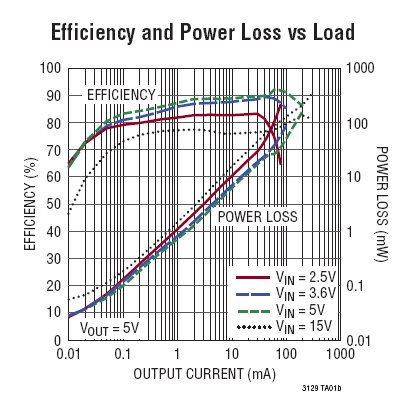

参数 |
应用

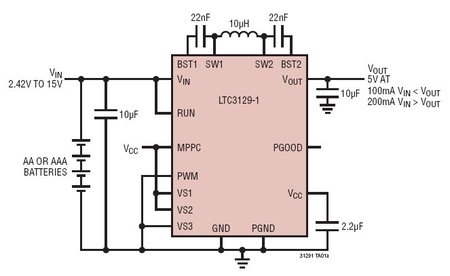

典型应用图 |
LTC3129-1 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC3129EMSE#PBF | MSOP | 16 | E | $4.22 | $2.95 |
| LTC3129EMSE#TRPBF | MSOP | 16 | E | $3.01 | |
| LTC3129EMSE-1#PBF | MSOP | 16 | E | $4.22 | $2.95 |
| LTC3129EMSE-1#TRPBF | MSOP | 16 | E | $3.01 | |
| LTC3129EUD#PBF | QFN | 16 | E | $4.22 | $2.95 |
| LTC3129EUD#TRPBF | QFN | 16 | E | $3.01 | |
| LTC3129EUD-1#PBF | QFN | 16 | E | $4.22 | $2.95 |
| LTC3129EUD-1#TRPBF | QFN | 16 | E | $3.01 | |
| LTC3129IMSE#PBF | MSOP | 16 | I | $4.64 | $3.25 |
| LTC3129IMSE#TRPBF | MSOP | 16 | I | $3.31 | |
| LTC3129IMSE-1#PBF | MSOP | 16 | I | $4.64 | $3.25 |
| LTC3129IMSE-1#TRPBF | MSOP | 16 | I | $3.31 | |
| LTC3129IUD#PBF | QFN | 16 | I | $4.64 | $3.25 |
| LTC3129IUD#TRPBF | QFN | 16 | I | $3.31 | |
| LTC3129IUD-1#PBF | QFN | 16 | I | $4.64 | $3.25 |
| LTC3129IUD-1#TRPBF | QFN | 16 | I | $3.31 |
LTC3129-1 数据手册及相关资料下载
- 数据手册 (英文) : LTC3129-1 - 15V, 200mA Synchronous Buck-Boost DC/DC Converter with 1.3μA Quiescent Current.PDF
- 设计要点 (中文) : DN491 - 纤巧型双电池太阳能板给紧凑和离网型设备中的电池充电.PDF
- 可靠性数据 : R551 Reliability Data .PDF
- 产品选型卡 : Energy Harvesting Portfolio.PDF
