LTC3330 具后备电池的能量收集 DC/DC

LTC®3330 集成了一个高电压能量收集电源和一个由主电池供电的 DC/DC 转换器，可创建一款面向可替代能源应用的单输出电源。由一个集成型全波桥式整流器和一个高电压降压转换器组成的能量收集电源负责从压电源、太阳能或磁源收集能量。主电池输入用于为一个可在其输入端电压低至 1.8V 时正常运作的降压-升压转换器供电。任一 DC/DC 转换器皆能给单个输出提供电能。降压转换器可在有收集能量可用的情况下运作，因而能够把从电池吸收的静态电流减小至基本为零。当收集能量消失时，降压-升压转换器将接管。

另外，该器件还集成了一个低噪声 LDO 后置稳压器及一个超级电容器平衡器，故可适应多种输出存储配置。

输入和输出的电压和电流设定值可通过引脚搭接的逻辑输入来设置。

LTC3330 采用 5mm x 5mm QFN-32 封装。

产品特点 Features 具输入优先排序器的双输入、单输出 DC/DC 能量收集输入：3.0V 至 18V 降压 DC/DC 主电池输入：1.8V 至 5.5V 降压-升压 DC/DC 当采用收集能量给负载供电时电池 IQ 为零 超低静态电流：在无负载时为 900nA 低噪声 LDO 后置稳压器 集成型超级电容器平衡器 输出电流高达 50mA 可编程 DC/DC 和LDO 输出电压，降压 UVLO 和降压-升压峰值输入电流 集成型低损耗全波桥式整流器 输入保护性分流器 ― 在 VIN ≥ 20V 条件下高达 25mA 5mm x 5mm QFN-32 封装 参数

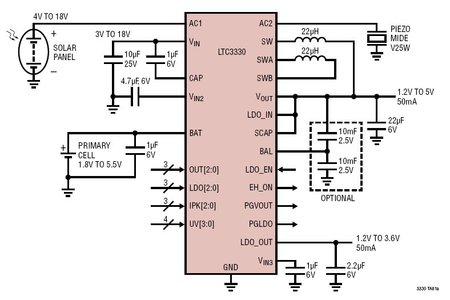

应用 能量收集 具主电池后备的太阳能供电型系统 无线 HVAC 传感器和安保设备 移动资产跟踪 典型应用图

LTC3330 数据手册及相关资料下载

1. 数据手册 (英文) : LTC3330 - Energy Harvesting DC/DC with Battery.PDF
