LTC3545 三路 800mA 同步降压型稳压器 — 2.25MHz
LTC®3545/LTC3545-1 是三路、高效率、单片式同步降压型稳压器，采用一种恒定频率、电流模式架构。这些稳压器利用单独的运行引脚独立运作。2.25V 至 5.5V 的输入电压范围使 LTC3545/LTC3545-1 非常适合于单节锂离子电池供电型应用。低纹波脉冲跳跃模式或高效率突发模式操作可在外部进行选择。PWM 脉冲跳跃模式操作提供了非常低的输出纹波电压，而突发模式操作则提高了低输出负载条件下的效率。
开关频率在内部设定为 2.25MHz，也可以同步至一个 1MHz 至 3MHz 的外部时钟。电源良好指示器能够容易地在三个稳压器之间提供上电排序。
内部同步开关提升了效率，并免除了外部肖特基二极管。利用 0.6V 反馈基准电压能够对低输出电压提供支持。
LTC3545-1 利用第三个 PGOOD 引脚替代了 SYNC/MODE 功能，并强制执行突发模式操作。
产品特点 Features

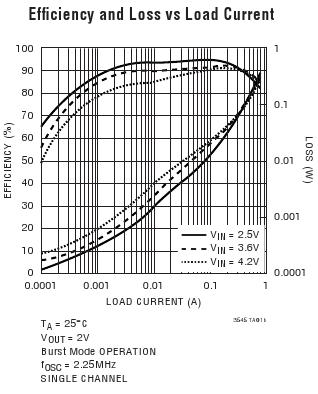

参数 |
应用

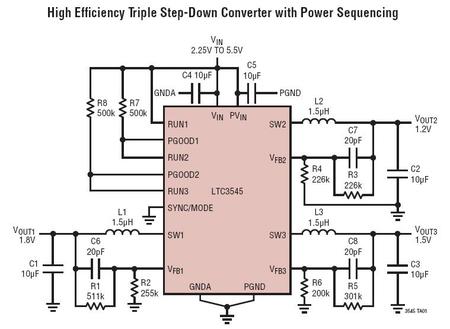

典型应用图 |
LTC3545 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC3545EUD#PBF | QFN | 16 | E | $4.43 | $3.10 |
| LTC3545EUD#TRPBF | QFN | 16 | E | $3.16 | |
| LTC3545EUD-1#PBF | QFN | 16 | E | $4.43 | $3.10 |
| LTC3545EUD-1#TRPBF | QFN | 16 | E | $3.16 | |
| LTC3545IUD#PBF | QFN | 16 | I | $5.10 | $3.57 |
| LTC3545IUD#TRPBF | QFN | 16 | I | $3.63 | |
| LTC3545IUD-1#PBF | QFN | 16 | I | $5.10 | $3.57 |
| LTC3545IUD-1#TRPBF | QFN | 16 | I | $3.63 |
LTC3545 数据手册及相关资料下载
- 数据手册(英文) : LTC3545/LTC3545-1 - Triple 800mA Synchronous Step-Down Regulator - 2.25MHz.PDF
- 产品选型卡 : Energy Harvesting Portfolio.PDF
- 可靠性数据 : R415 Reliability Data .PDF
