LTC3588-1 压电式能量收集电源
LTC®3588-1 集成了一个低损失全波桥式整流器和一个高效率降压型转换器，以造就一款专为高输出阻抗能源 (例如：压电换能器) 而优化的完整能量收集解决方案。一种具有一个宽迟滞窗口的超低静态电流欠压闭锁 (UVLO) 模式允许电荷在一个输入电容器上积聚，直到降压型转换器能够有效地将一部分存储电荷转移至输出为止。当处于调节模式时，LTC3588-1 将进入一种睡眠状态 (在该状态中，输入和输出静态电流都非常小)。降压型转换器根据需要接通和关断，以保持调节作用。
可通过引脚来选择 4 种输出电压 (1.8V、2.5V、3.3V 和 3.6V)，连续输出电流高达 100mA；然而，可以选择合适大小的输出电容器来提供一个较高的输出电流脉冲。对于某个给定的输入电容值，一个设定在 20V 的输入保护性分路器实现了较高的能量存储。
产品特点 Features
参数 |
应用

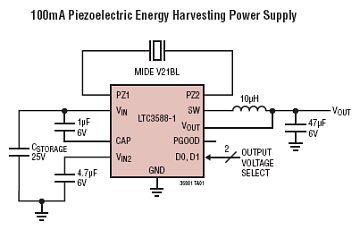

典型应用图 |
LTC3588-1 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC3588EDD-1#PBF | DFN | 10 | E | $4.22 | $2.95 |
| LTC3588EDD-1#TRPBF | DFN | 10 | E | $3.01 | |
| LTC3588EDD-2#PBF | DFN | 10 | E | $4.22 | $2.95 |
| LTC3588EDD-2#TRPBF | DFN | 10 | E | $3.01 | |
| LTC3588EMSE-1#PBF | MSOP | 10 | E | $4.22 | $2.95 |
| LTC3588EMSE-1#TRPBF | MSOP | 10 | E | $3.01 | |
| LTC3588EMSE-2#PBF | MSOP | 10 | E | $4.22 | $2.95 |
| LTC3588EMSE-2#TRPBF | MSOP | 10 | E | $3.01 | |
| LTC3588IDD-1#PBF | DFN | 10 | I | $4.96 | $3.47 |
| LTC3588IDD-1#TRPBF | DFN | 10 | I | $3.53 | |
| LTC3588IDD-2#PBF | DFN | 10 | I | $4.96 | $3.47 |
| LTC3588IDD-2#TRPBF | DFN | 10 | I | $3.53 | |
| LTC3588IMSE-1#PBF | MSOP | 10 | I | $4.96 | $3.47 |
| LTC3588IMSE-1#TRPBF | MSOP | 10 | I | $3.53 | |
| LTC3588IMSE-2#PBF | MSOP | 10 | I | $4.96 | $3.47 |
| LTC3588IMSE-2#TRPBF | MSOP | 10 | I | $3.53 |
LTC3588-1 数据手册及相关资料下载
- 数据手册 (英文) : LTC3588-1 - Piezoelectric Energy Harvesting Power Supply.PDF
- 设计要点 (中文) : DN483 - 能量收集器可从局部环境产生功率，从而免除了无线传感器中的电池.PDF
- 可靠性数据 : R551 Reliability Data .PDF
- 产品选型卡 : Energy Harvesting Portfolio.PDF
