LTC6242 四通道、18MHz、低噪声、轨至轨输出、CMOS 运算放大器

LTC®6240 / LTC6241 / LTC6242 是单通道、双通道和四通道低噪声、低失调、轨至轨输出、具稳定单位增益的 CMOS 运算放大器，它们具有 1pA 的输入偏置电流。在单通道器件 LTC6240 上，最大输入偏置电流保证为 1pA。较之传统的 CMOS 运算放大器，仅 550nVP-P 的 0.1Hz 至 10Hz 噪声以及一个仅 125μV 的失调有了显著的改善。此外，噪声保证低于 10nV/√Hz (在 1kHz)。18MHz 的增益带宽、10V/μs 的转换速率、以及宽电源范围和低输入电容，使得这些器件非常适合于快速信号处理放大器。

这些运放具有在任一电源轨的 30mV 以内摆动的输出级，以最大限度地扩展低电源电压应用中的信号动态范围。输入共模范围延伸至负电源。LTC6240 / LTC6241 / LTC6242的技术规格针对 3V 和 5V 电源进行了全面拟订，而 HV 版本则可确保器件在采用 ±5V 电源电压的条件下正常运作。

LTC6240 采用 8 引脚 SO 封装和 5 引脚 SOT-23 封装。LTC6241 采用 8 引脚 SO 封装，而对于紧凑型设计，它可以提供纤巧型双侧引脚细间距无引线 (DFN) 封装。LTC6242 采用 16 引脚 SSOP 封装和5mm x 3mm DFN 封装。

产品特点 Features

0.1Hz 至 10Hz 噪声：550nVP-P
输入偏置电流：
0.2pA (25°C 时的典型值)
1pA 最大值 (LTC6240)
低失调电压：125μV (最大值)
低失调漂移：2.5μV/°C (最大值)
增益带宽乘积：18MHz
轨至轨输出摆幅
工作电源：
2.8V 至 6V LTC6240 / LTC6241 / LTC6242
2.8V 至 ±5.5V LTC6240HV / LTC6241HV / LTC6242HV
低输入电容
H 等级器件温度范围：-40°C 至 125°C
单通道器件 LTC6240 采用 5 引脚扁平 (高度仅 1mm) ThinSOTTM 封装和 8 引脚 SO 封装 (用于 PCB 保护环)
双通道器件 LTC6241 采用 8 引脚 SO 封装和纤巧型 DFN 封装
四通道器件 LTC6242 采用 16 引脚 SSOP 封装和 5mm x 3mm DFN 封装

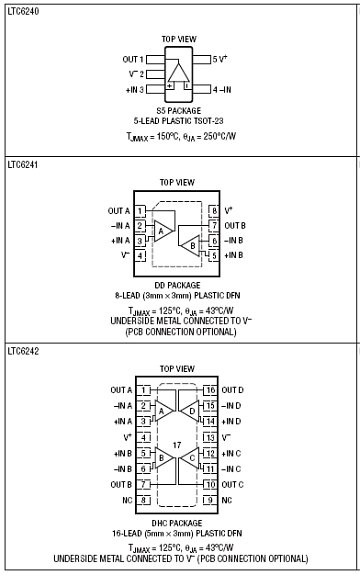

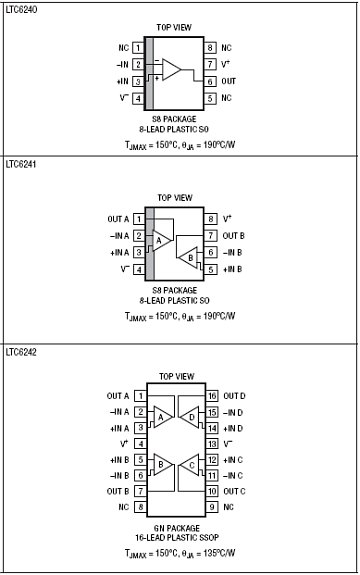

封装

应用

光电二极管放大器
电荷耦合放大器
低噪声信号处理
医疗仪表
高阻抗换能器放大器

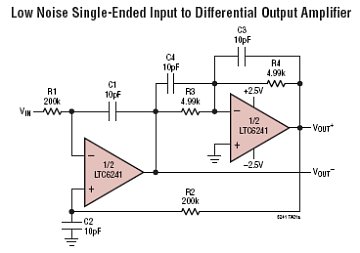

典型应用图

参数

LTC6242 订购信息和价格参考Package Variations and Pricing

器件型号	封装	引脚	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量) *
LTC6242CDHC	DFN	16	C	$3.21	$2.25
LTC6242CDHC#PBF	DFN	16	C	$3.21	$2.25
LTC6242CDHC#TR	DFN	16	C		$2.31
LTC6242CDHC#TRPBF	DFN	16	C		$2.31
LTC6242CGN	SSOP	16	C	$3.21	$2.25
LTC6242CGN#PBF	SSOP	16	C	$3.21	$2.25
LTC6242CGN#TR	SSOP	16	C		$2.31
LTC6242CGN#TRPBF	SSOP	16	C		$2.31
LTC6242HGN	SSOP	16	H	$3.57	$2.52
LTC6242HGN#PBF	SSOP	16	H	$3.57	$2.52
LTC6242HGN#TR	SSOP	16	H		$2.58
LTC6242HGN#TRPBF	SSOP	16	H		$2.58
LTC6242HVCDHC	DFN	16	C	$4.71	$3.30
LTC6242HVCDHC#PBF	DFN	16	C	$4.71	$3.30
LTC6242HVCDHC#TR	DFN	16	C		$3.36
LTC6242HVCDHC#TRPBF	DFN	16	C		$3.36
LTC6242HVCGN	SSOP	16	C	$4.71	$3.30
LTC6242HVCGN#PBF	SSOP	16	C	$4.71	$3.30
LTC6242HVCGN#TR	SSOP	16	C		$3.36
LTC6242HVCGN#TRPBF	SSOP	16	C		$3.36
LTC6242HVHGN	SSOP	16	H	$5.26	$3.69
LTC6242HVHGN#PBF	SSOP	16	H	$5.26	$3.69
LTC6242HVHGN#TR	SSOP	16	H		$3.75
LTC6242HVHGN#TRPBF	SSOP	16	H		$3.75
LTC6242HVIDHC	DFN	16	I	$5.26	$3.69
LTC6242HVIDHC#PBF	DFN	16	I	$5.26	$3.69
LTC6242HVIDHC#TR	DFN	16	I		$3.75
LTC6242HVIDHC#TRPBF	DFN	16	I		$3.75
LTC6242HVIGN	SSOP	16	I	$5.26	$3.69
LTC6242HVIGN#PBF	SSOP	16	I	$5.26	$3.69
LTC6242HVIGN#TR	SSOP	16	I		$3.75
LTC6242HVIGN#TRPBF	SSOP	16	I		$3.75
LTC6242IDHC	DFN	16	I	$3.57	$2.52
LTC6242IDHC#PBF	DFN	16	I	$3.57	$2.52
LTC6242IDHC#TR	DFN	16	I		$2.58
LTC6242IDHC#TRPBF	DFN	16	I		$2.58
LTC6242IGN	SSOP	16	I	$3.57	$2.52
LTC6242IGN#PBF	SSOP	16	I	$3.57	$2.52
LTC6242IGN#TR	SSOP	16	I		$2.58
LTC6242IGN#TRPBF	SSOP	16	I		$2.58

LTC6242 数据手册及相关资料下载

数据手册(英文) : LTC6240/LTC6241/LTC6242 - Single/Dual/Quad 18MHz, Low Noise, Rail-to-Rail Output, CMOS Op Amps.PDF
可靠性数据 : R465 Reliability Data .PDF
产品选型卡 : Precision High Side Current Sense Amplifiers.PDF
LT Journal : Dec 2005 Fast CMOS Op Amp Challenges Bipolar Amps on All Key Specs.PDF
