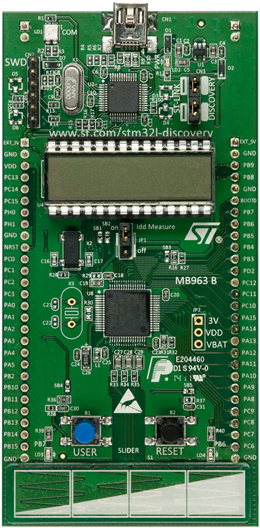

STM32L-DISCOVERY Discovery kit for the STM32L EnergyLite 32-bit MCUs
STM32L-DISCOVERY能够帮助您揭示STM32L的超低功耗特性，开发和共享您的应用。
基于STM32L152RBT6，套件带有ST-Link/V2嵌入式调试工具接口、段式LCD(24 x SEG、4 x COM)、LED、按钮、线性触摸传感器或触摸键。
技术特性
- 在LQFP64封装内，STM32L152RBT6集成了128K字节的Flash、16K字节的RAM和4K字节的EEPROM
- 带有选择模式开关的板上ST-Link/V2，可以将套件用作独立ST-Link/V2(带有用于编程与调试的SWD连接器)
- 板上供电：通过USB总线或者外部3.3V或5V电源提供
- 外部应用电源：3V和5V
- IDD 电流测量
- LCD
- 4个LED：
- LD1 (red/green) for USB communication
- LD2 (red) for 3.3 V power on
- Two user LEDs, LD3 (green) and LD4 (blue)
- 2个按钮(用户和复位按钮)：
- 1个线性触摸传感器或4个触摸键
- LQFP64的I/O端口扩展插针，可以快速连接原型板，轻松完成测试任务
| 功能框图
 |
STM32L-DISCOVERY 订购信息
| 订购型号 |
产品状态 |
美金价格 |
数量 |
封装 |
包装形式 |
温度范围 |
材料声明 |
| STM32L-DISCOVERY |
Active |
|
1000 |
|
|
|
STM32L-DISCOVERY |
DATA BRIEF
| 描述 |
版本 |
大小 |
| STM32L-DISCOVERY : DB1277: STM32L ultralow power discovery board |
2 |
132KB |
APPLICATION NOTES
| 描述 |
版本 |
大小 |
| AN3413: STM32L-DISCOVERY: current consumption measurement and touch sensing demonstration |
1 |
183KB |
| AN3964: How to design a simple temperature measurement application using the STM32L-DISCOVERY |
1 |
401KB |
| AN4023: STM32 secure firmware upgrade (SFU) overview |
1 |
41KB |
USER MANUALS
| 描述 |
版本 |
大小 |
| UM1079: STM32L-DISCOVERY |
2 |
908KB |
| UM1451: Getting started with software development toolchains for the STM32L-DISCOVERY board |
1 |
1064KB |
FIRMWARE
| 描述 |
版本 |
大小 |
| STM32L-DISCOVERY firmware package |
1.0.2 |
3052KB |
