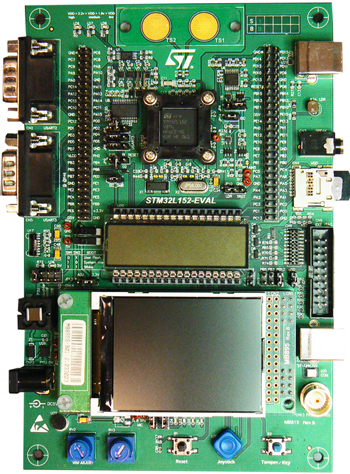

STM32L152-EVAL Evaluation board for STM32L1 series - with STM32L152VB MCU
STM32L152-EVAL评估板的目的是：作为意法半导体公司基于ARM cortex-M3内核的STM32L152VBT6微控制器的完整演示与开发平台，带有2个I²C、2个SPI和3个USART模块、12位ADC、12位DAC、16K字节内部SRAM和128K字节 Flash、全速USB、LCD控制器、触摸感应和JTAG调试支持。
技术特性
- 四种5V电源选项：
- 与STM32L152VBT6的DAC和ADC相连的扬声器与麦克风
- 2G字节(或者更大)SPI接口MicroSD卡
- I²C兼容串行接口温度传感器
- RS-232通信
- IrDA收发器
- 支持JTAG和跟踪调试，板上内置ST-LINK/V2
- 与STM32L152VBT6的SPI接口相连的240x320 TFT彩色LCD
- 带有四向控制与选择器的游戏杆
- 复位按钮
- 侵入按键
- 4个彩色用户LED，和3个用作MCU功率范围指示的LED
- MCU功耗测量电路
- 与STM32L152VBT6内的LCD控制器相连的32 x 4段LCD屏幕
- 用于子板或绕线板的扩展连接器
- MCU电压可以选择3.3V，也可以在1.65V~3.6V之间调节
- 全速USB连接器
- 2个触摸感应按钮
- 光敏电阻器(LDR)
- 电位计
| 功能框图
 |
STM32L152-EVAL 订购信息
| 订购型号 |
产品状态 |
美金价格 |
数量 |
封装 |
包装形式 |
温度范围 |
材料声明 |
| STM32L152-EVAL |
Active |
|
1000 |
|
|
|
STM32L152-EVAL |
DATA BRIEF
| 描述 |
版本 |
大小 |
| STM32L152-EVAL : DB1208: STM32L152-EVAL evaluation board |
1 |
95KB |
APPLICATION NOTES
| 描述 |
版本 |
大小 |
| AN3300: How to calibrate an STM32L1xx internal RC oscillator |
2 |
404KB |
| AN2869: Guidelines for designing touch sensing applications |
6 |
980KB |
| AN1015: Software techniques for improving microcontroller EMC performance |
1 |
105KB |
| AN3429: STM32 proprietary code protection overview |
1 |
61KB |
| AN3310: Updating firmware in STM32L1xx microcontrollers through in-application programming using the USART |
2 |
351KB |
| AN3371: Using the hardware real-time clock (RTC) in STM32 F0, F2, F4 and L1 series of MCUs |
4 |
489KB |
| AN4023: STM32 secure firmware upgrade (SFU) overview |
1 |
41KB |
USER MANUALS
| 描述 |
版本 |
大小 |
| UM1018: STM32L152-EVAL evaluation board |
2 |
1266KB |
| UM1009: STM32L152-EVAL demonstration firmware |
2 |
3385KB |
FIRMWARE
| 描述 |
版本 |
大小 |
| STM32L152-EVAL demonstration firmware |
1.2.0 |
20585KB |
