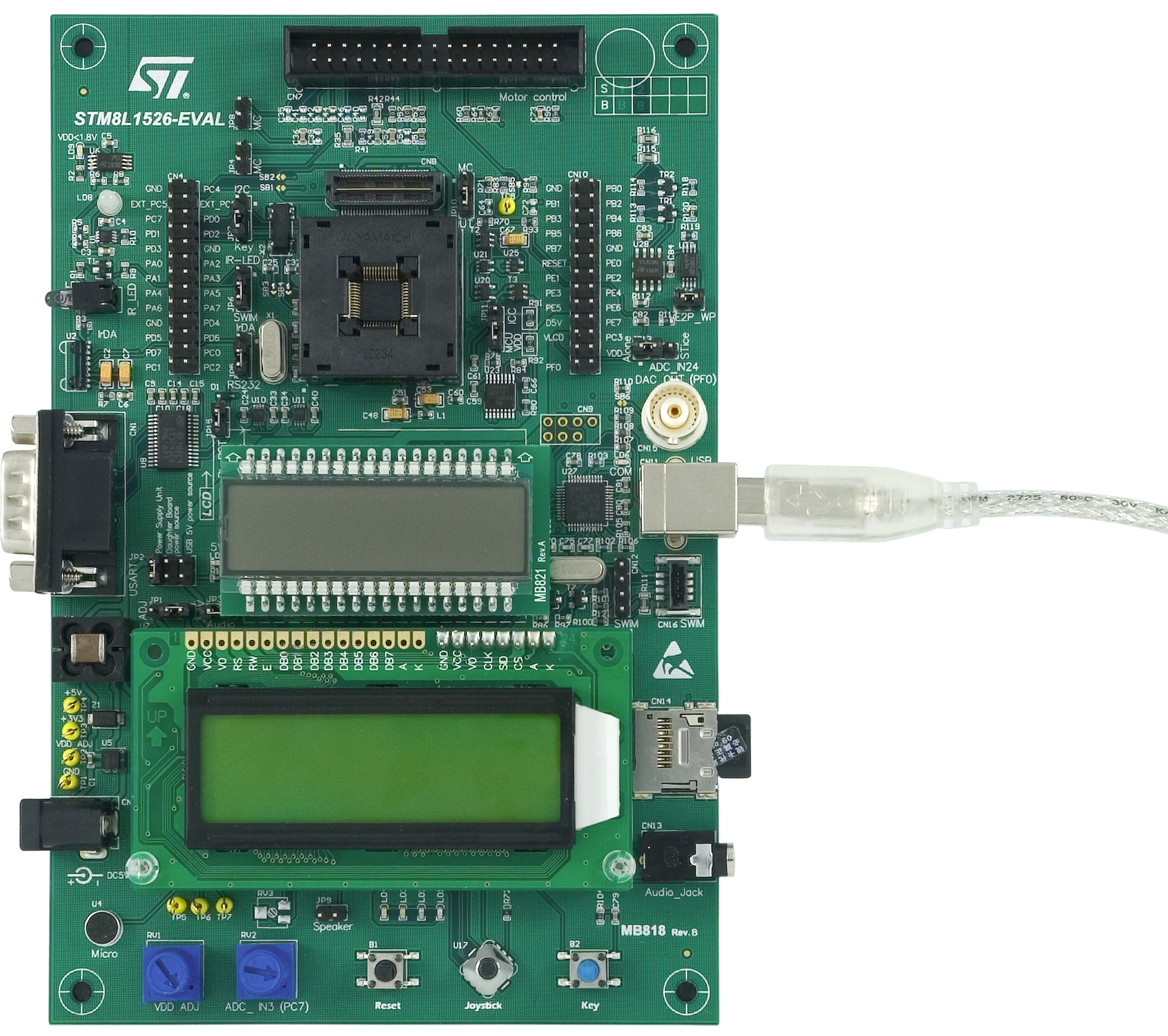

STM8L1526-EVAL Evaluation board for STM8L15x/16x (32KB flash) ErnergyLite 8-bit MCUs
STM8L1526-EVAL评估板是一个完整的平台，适用于ST公司的，内置STM8核心的STM8L152C6微控制器的演示和开发。
评估板的丰富硬件特性有助于您评估所有的外设(电机控制、USART、音频DAC、LCD、IR LED、IrDA、SPI闪存、microSD卡、温度感应器和EEPROM等)，并帮助您开发自己的应用。
扩展插针可用于在特定应用中，方便地连接子板或绕线板。
板上集成了一个ST-LINK，作为嵌入式在线调试器和编程器。
技术特性
- 三种5V电源选项：电源插孔、ST-LINK连接器或子板
- 与STM8L152C6的DAC和ADC相连的音频扬声器和麦克风
- 1G字节或更大的SPI接口microSD Card™
- 128M位的SPI串行闪存
- I²C兼容串行接口64K位的EEPROM和SMBus温度传感器
- RS-232通信
- IrDA收发器
- 感应电机控制连接器
- 支持SWIM调试，嵌入式ST-LINK
- 连接到STM8L152C6 SPI接口的122x32点阵LCD
- 带有四向控制和选择器的游戏杆
- 复位和用户按钮
- 4个彩色LED和一个双色LED
- MCU耗电测量电路
- 28x4段LCD屏(7位数字字母)，与STM8L152C6的内部LCD驱动器相连。
- 子板或绕接板的扩展连接器
- MCU供电可选择为3.3V，或1.65 V至3.6 V的可调节电压
- STice连接器接口
| 功能框图
 |
STM8L1526-EVAL 订购信息
| 订购型号 |
产品状态 |
美金价格 |
数量 |
封装 |
包装形式 |
温度范围 |
材料声明 |
| STM8L1526-EVAL |
Active |
|
1000 |
|
|
|
STM8L1526-EVAL |
DATA BRIEF
| 描述 |
版本 |
大小 |
| STM8L1526-EVAL : DB1068: STM8L1526-EVAL evaluation board |
1 |
91KB |
APPLICATION NOTES
| 描述 |
版本 |
大小 |
| AN2869: Guidelines for designing touch sensing applications |
6 |
980KB |
| AN3139: Migration and compatibility guidelines for STM8L microcontroller applications |
3 |
802KB |
| AN3114: How to use the STM8L152x and STM8L162x LCD controllers |
2 |
818KB |
| AN1015: Software techniques for improving microcontroller EMC performance |
1 |
105KB |
USER MANUALS
| 描述 |
版本 |
大小 |
| UM0684: STM8L1526-EVAL evaluation board |
1 |
1226KB |
| UM0784: STM8L1526-EVAL demonstration firmware |
1 |
319KB |
| UM0560: STM8 bootloader |
5 |
802KB |
FIRMWARE
| 描述 |
版本 |
大小 |
| STM8L15x/16x standard peripheral library |
1.5.1 |
15414KB |
