PCB布局对切换式电源转换器输出特性的影响（一）
对于电子工程师而言印刷电路板布局常是令人头痛的问题，因为电路板布局会左右电路特性，布局不良造成的异常状况也是最不容易察觉与排除的，藉由不断的尝试与验证，对同一电路相同的组件给予不同的电路布局，本文将归纳出几个设计的方向，并对电路板布局作些简单的分析。

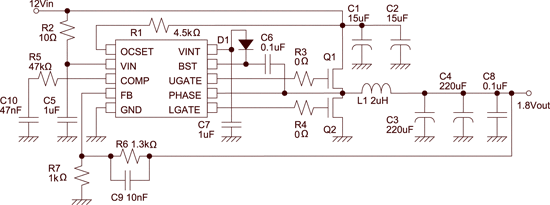

《图一 应用线路》

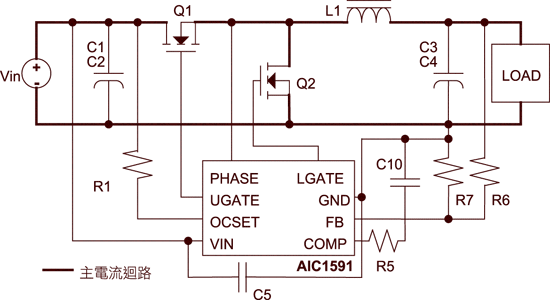

《图二 基本布局原则》
《图三 Test_1 PCB》

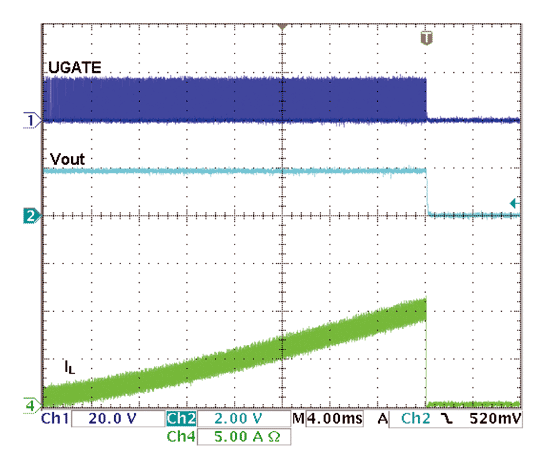

《图四 Test_1 PCB所测得之过载保护波形》
《图五 Test_1 PCB所测得之输出电压波形》

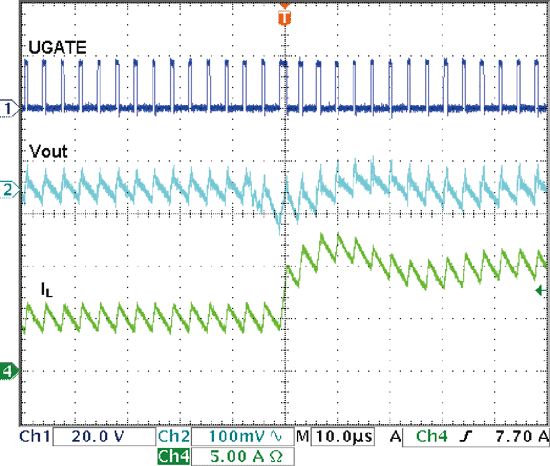

《图六 Test_1 PCB所测得之负载变动波形》
基本印刷电路板布局原则
以AIC1591同步式降压脉波宽度调变控制器（Synchronous Buck PWM Controller）为例，应用线路如(图一)所示。

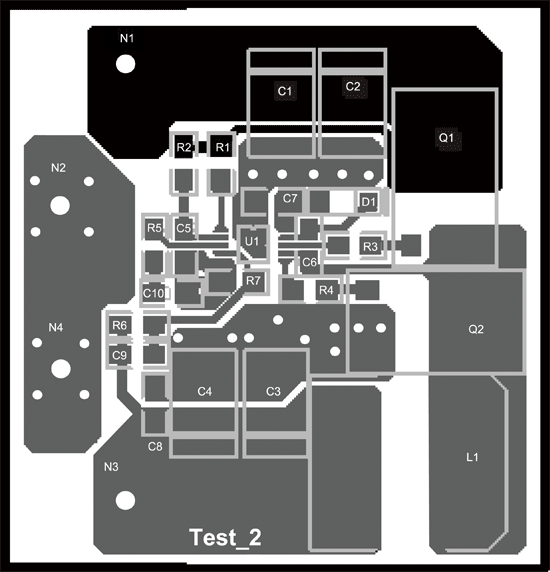

《图七 Test_2 PCB》

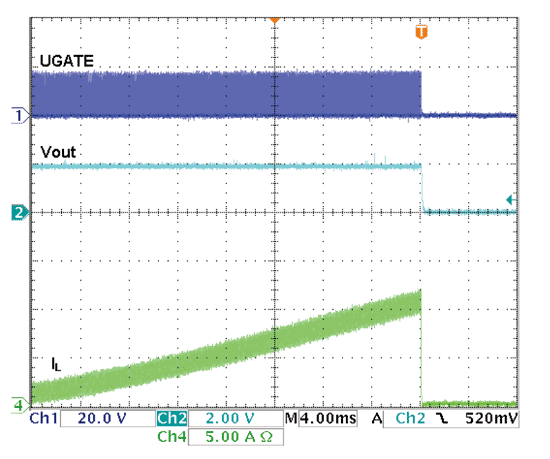

《图八 Test_2 PCB测得之过载保护波形》
《图九 Test_3 PCB》

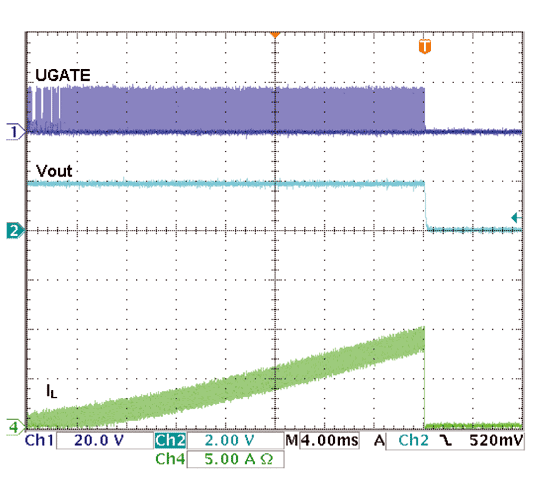

《图十 Test_3 PCB测得之过载保护波形》
《图十一 Test_4 PCB》

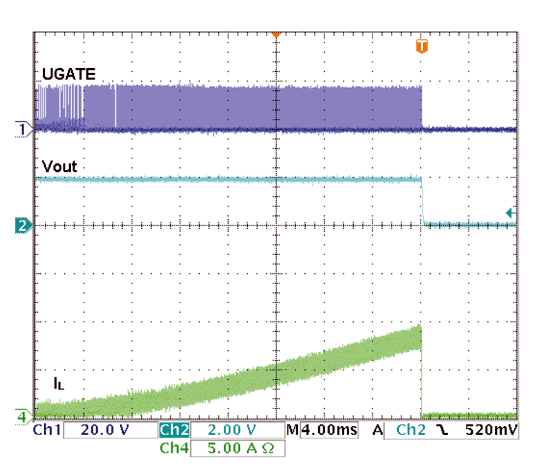

《图十二 Test_4 PCB测得之过载保护波形》

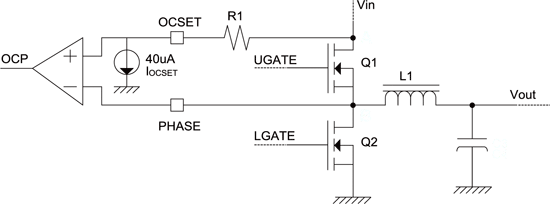

《图十三 过载侦测方式》
C1～C4为聚合物电容（Polymer Capacitor），Q1与Q2为N通道MOSFET，满载输出电流10A。基本的布局原则如(图二)所示。
主电流回路路径必须尽可能缩短，并给予适当的布线宽度与对地穿孔数目；
IC Vin输入电源须远离Q1，而OCSET与PHASE电压取样点则须靠近Q1；
负载接地/IC接地/FB回授接地/COMP回授补偿接地应尽量靠近，并远离Q2源极（Source）；
C5须尽量靠近IC，R3与R4电阻预留作闸极（Gate）噪声衰减用，须靠近Q1及Q2
印刷电路板布局的影响
为验证印刷电路板对电路性能的影响，因此制作了八片两层（除了Test_5与Test_8背层有走线外，其他六片背层均为广大的接地平面）电路板作测试，编号由Test_1至Test_8，这八片电路板使用相同的零件与相同的零件摆放位置，只有电路的布线不同；Test_2至Test_7的六片电路板均以Test_1为范本，只更动一小部份，未更动部份以灰色作标示。（测试波形图中，UGATE为AIC1591第8脚的讯号，Vout为输出电压，IL为电感电流）

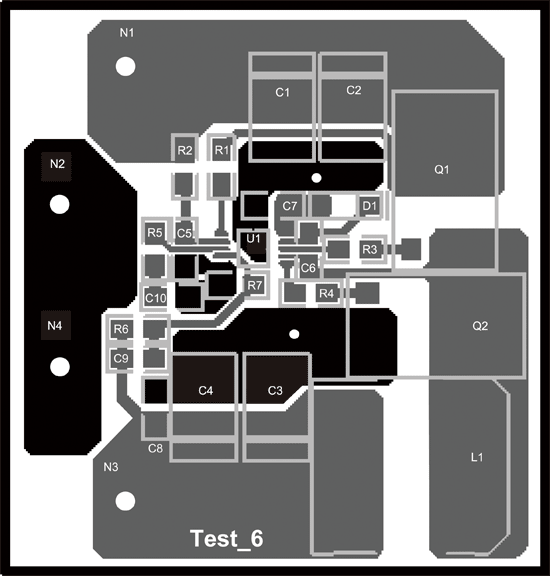

《图十四 Test_6 PCB》

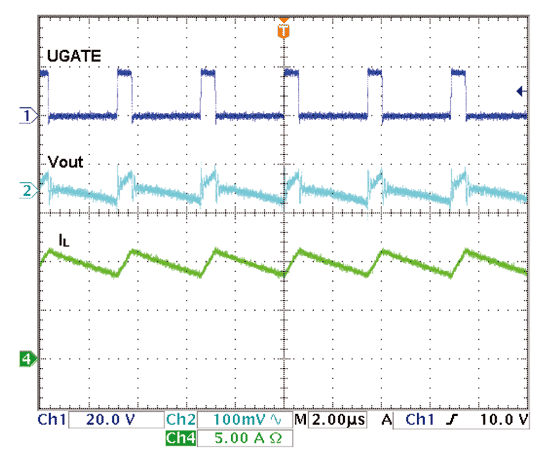

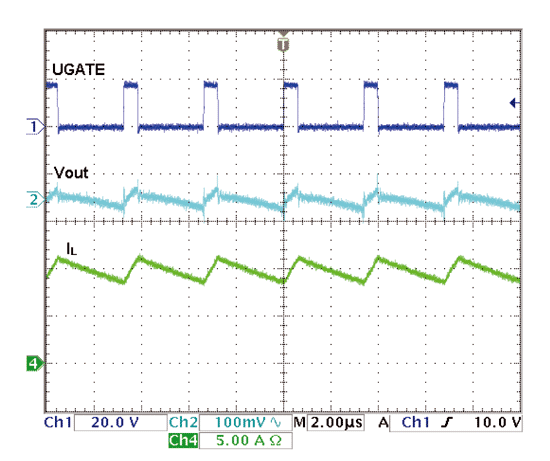

《图十五 Test_6 PCB测得之输出电压波形》

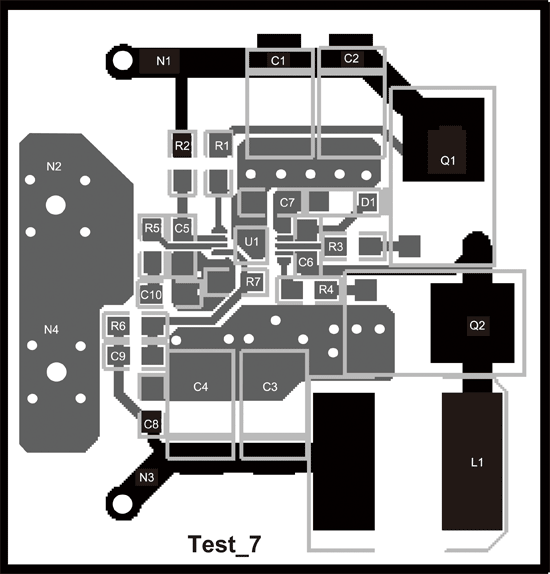

《图十六 Test_7 PCB》
《图十七 Test_7 PCB测得之输出电压波形》

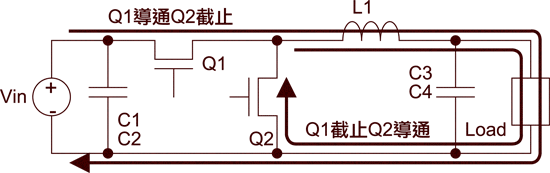

《图十八 Buck电路中的主电流回路》

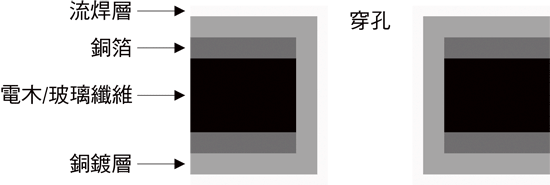

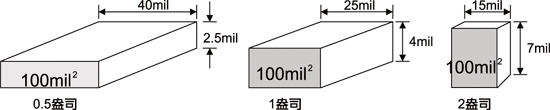

《图十九 印刷电路板的组成》
《图二十 1A电流所需之布线宽度》
