ADUM1233: 隔离式精密半桥驱动器,提供0.1 A输出

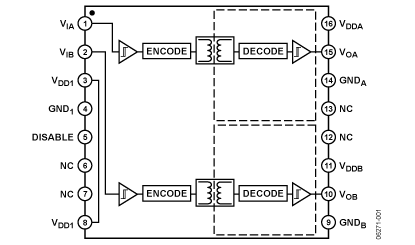

ADuM1233 功能框图ADuM1233是一款隔离式半桥栅极驱动器,采用ADI公司iCoupler® 技术,提供独立且隔离的高端和低端输出。这款隔离器件将高速CMOS与单芯片变压器技术融为一体,具有优于光耦合器解决方案的出色性能特征。这款iCoupler 栅极驱动器件不用LED和光电二极管,因而能够提供光耦合器所无法提供的精密定时特性。此外,它也不存在与光耦合器LED相关的可靠性和性能稳定性问题。与采用高压电平转换方法的栅极驱动器相比,ADuM1233的输入与各输出之间具有真电流隔离优势。相对于输入,各路输出的工作电压最高可达±700 VPEAK 因而支持低端切换至负电压。高端与低端之间的差分电压最高可达700 VPEAK。因此,ADuM1233可以在很宽的正或负切换电压范围内,可靠地控制IGBT/MOSFET配置的开关特性。

技术特性
  • 隔离高端或低端输出
    高端或低端相对于输入: ±700 VPEAK
    高端/低端差分: 700 VPEAK
  • 峰值输出电流:0.1 A
  • 高工作频率:5 MHz(最大值)
  • 高共模瞬变抗扰度:>75 kV/µs
  • 工作温度最高可达105°C
  • 16引脚宽体SOIC封装
  • UL1577 2500 V均方根值输入至输出耐受电压
技术指标
  • # Ch: 2
  • Insulation Rating (kVrms): 2.5kV rms
  • Isolated Output (V)min: 12V
  • Isolated Output (V)max: 18V
  • Max Operating Temp (°C): 105Deg
应用领域
  • 隔离式IGBT/MOSFET栅极驱动器
  • 等离子显示器
  • 工业逆变器
  • 开关电源
订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
ADUM1233BRWZ 产品状态: 量产 16 ld SOIC - Wide 16 工业 Tube, 47 $ 1.79 $ 1.38 Y  材料信息
ADUM1233BRWZ-RL 产品状态: 量产 16 ld SOIC - Wide 16 工业 Reel, 1000 $ 0.00 $ 1.38 Y  材料信息
