ADuM5230:  隔离半桥驱动器,集成高端电源

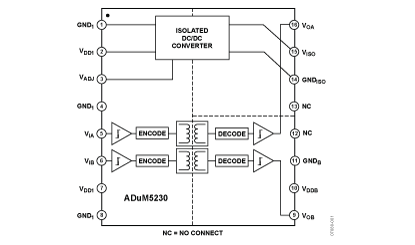

ADuM5230 功能框图ADuM5230是一款采用ADI公司iCoupler® 技术的隔离半桥门极驱动器,可提供独立和隔离的高端与低端输出。结合CMOS工艺和微型变压器技术,该隔离器件包括一个提供隔离高端电源的集成DC-DC转换器。这消除了与外部电源配置(如自举电路)相关的成本、空间与性能难题。该高端隔离电源不仅能为ADuM5230高端输出供电,而且可为ADuM5230中适用的任何外部缓冲器电路供电。与采用高压电平转换的方法的门极驱动器相比,ADuM5230在输入端和任一输出端之间提供了真正的电流隔离。每一个输出端的工作电压相对于输入端的工作电压,电压差可以高达±700 VP,因此低端可工作于负压状态。高端与低端之间的差分电压可高达700 VP。

技术特性
  • 集成的隔离高端电源
  • 隔离的高端与低端输出
  • 高共模瞬变抗扰度:>25 kV/µs
  • 工作温度最高可达105°C
  • 16引脚宽体SOIC封装
  • 安全和法规认证(申请中):UL认证:1分钟2500 V rms,符合UL 1577标准
应用领域
  • MOSFET/IGBT门极驱动
  • 等离子显示模块
  • 马达控制
  • 电源
  • 太阳能电池板逆变器
技术指标
  • # Ch: 2
  • Insulation Rating (kVrms): 2.5kV rms
  • Isolated Output (V)min: 12V
  • Isolated Output (V)max: 18V
  • Isolated Output (mA): 10mA
  • Max Operating Temp (°C): 105Deg
订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
ADUM5230ARWZ 产品状态: 量产 16 ld SOIC - Wide 16 工业 Tube, 47 $ 2.56 $ 2.27 Y  材料信息
ADUM5230ARWZ-RL 产品状态: 量产 16 ld SOIC - Wide 16 工业 Reel, 1000 $ 2.57 $ 2.27 Y  材料信息
