ADuM2200ARWZ-RL: 双通道数字隔离器,5kV
ADuM220x*是基于ADI公司iCoupler®技术的双通道数字隔离器。通过将高速CMOS工艺和单片空芯变压器技术结合在一起,较之传统光耦合器件等其他元件来说,这些隔离器件能提供更加优异和杰出的工作特性。
由于在iCoupler器件中无需使用LED和光电二极管,所以避免了光耦合器设计中的一些常见困难,例如电流传输率的不确定性、非线性传递函数以及温度与使用寿命的影响等问题,而当使用简单和具有稳定工作特性的iCoupler数字接口电路时,这些问题将迎刃而解。采用iCoupler产品,无需外部驱动器和其他分立器件。而且,与光耦合器相比,在相同的信号数据速率下,iCoupler器件的功耗仅为其十分之一至六分之一。
ADuM220x隔离器提供两路独立的隔离通道,支持多种配置和数据速率（参见订购指南）。ADuM220x模块两侧的电源电压范围均为2.7V～5.5V,可与低电压系统兼容,同时还能实现隔离势垒之间的电压转换功能。另外,ADuM220x还提供了低脉宽失真（BRWZ级<3 ns）和通道与通道之间的严格匹配（BRWZ级<3 ns）。与其他光耦合器不同,ADuM220x耦合器还具有已注册专利的刷新特性,能确保在没有输入逻辑电平转换和电源开启/关闭条件下的直流电平的正确性。
产品应用领域 Applications
- 通用,高电压,多通道隔离
- 医疗设备
- 电源
- RS-232/RS-422/RS-485收发器隔离
ADuM2200ARWZ-RL 特点
- 高隔离电压：5000Vrms
- 双向通信
- 3V/5V电压转换
- 高工作温度：105°C
- High data rate: dc to 25 Mbps (NRZ)
- 高数据速率：直流至25Mbps（NRZ）
- 5V下工作
在0 Mbps - 2 Mbps的范围内,每通道最大电流1.6 mA
在10 Mbps时,每通道最大电流3.7 mA - 3V下工作
在0 Mbps - 2 Mbps的范围内,每通道最大电流1.4 mA
在10 Mbps时,每通道最大电流2.4 mA - 精确时序特性
最大脉宽失真：3 ns
最大通道-通道间匹配度：3ns - 16引脚SOIC宽体封装（可提供符合RoHS的模块）
- UL认证：按照UL 1577,5000Vrms保持1分钟（正在审批中）
- CSA元件验收通知#5A （正在审批中）br>IEC 60950-1: 600 V rms（增强）br>IEC 60601-1: 250 V rms（增强）
- VDE符合证书（正在审批中）
DIN V VDE V 0884-10（VDE V 0884-10）:2006-12
VIORM = 846 V 峰值

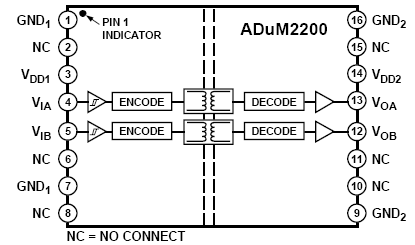

ADuM2200ARWZ-RL 功能框图
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| ADuM2200ARWZ | 量产 | 16 | 工业 | |
| ADuM2200ARWZ-RL | 量产 | 16 | 工业 | |
| ADuM2200BRWZ | 量产 | 16 | 工业 | |
| ADuM2200BRWZ-RL | 量产 | 16 | 工业 |
