ADIS16228: 数字三轴振动传感器,集成FFT分析和存储系统

ADIS16228 iSensor® 是一款完整的振动检测系统,集三轴加速度检测与先进的时域和频域信号处理于一体。时域信号处理包括可编程抽取滤波器和可选的窗函数。频域处理包括针对各轴的512点、实数值FFT和FFT均值功能,后一功能可降低噪底变化,从而提高分辨率。通过14记录FFT存储系统,用户可以追踪随时间发生的变化,并利用多个抽取滤波器设置捕获FFT。20.48 kSPS采样速率和5 kHz平坦频段提供的频率响应适合许多机械健康状况检测应用。铝芯可实现与MEMS加速度传感器的出色机械耦合。在所有操作中,内部时钟驱动数据采样和信号处理系统,无需外部时钟源。数据捕获功能具有三种模式,提供多个选项,以满足不同应用的需要。此外,在实时模式下,可以直接访问关于一个轴的数据流。利用SPI和数据缓冲结构,可以方便地访问输出数据。ADIS16228还提供数字温度传感器和数字电源测量功能。ADIS16228采用15 mm × 24 mm × 15 mm模块封装,提供法兰、M2机械螺孔和灵活的连接器,支持简单易行的用户接口和安装。ADIS16228与ADIS16210尺寸兼容且引脚兼容。工作温度范围为−40°C至+125°C。

技术特性
  • 频域三轴振动传感器
  • 平坦的频率响应:最高至5 kHz
  • 数字加速度数据,± 18 g测量范围
    数字范围设置:0 g至1 g/5 g/10 g/20 g
  • 实时采样模式:20.48 kSPS(单轴)
  • 捕获采样模式:20.48 kSPS(三轴)
    触发器模式:SPI、计时器、外部
    可编程抽取滤波器,11种速率设置
    选定的滤波器设置支持多记录捕获
    手动捕获模式支持时域数据采集
  • 针对所有三轴(x, y, z)的512点实数值FFT
    3种窗口选项:矩形、Hanning、平顶
    可编程FFT均值功能:最多255个均值
  • 存储系统:所有三轴(x, y, z)上14个FFT记录
技术指标
  • Output Type: SPI
  • Typical Bandwidth (kHz): 5kHz
  • # of Axes: 3
  • Sensitivity Accuracy (%): �6n/a

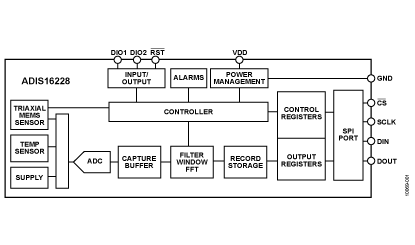

功能框图

ADIS16228 功能框图

订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
ADIS16228CMLZ 产品状态: 量产 MSM LAMINATE 14 工业 Tray, 12 $ 216.00 $ 159.00 E  材料信息
开发工具
产品型号 描述 报价 RoHS
ADIS16228/PCBZ 产品状态: 量产 Evaluation Board $ 325.00 E
ADISUSB Evaluation System
产品型号 描述 报价 RoHS
ADISUSBZ 产品状态: 量产 Evaluation Board $ 274.00
