LT1078 - 微功率、双路、单电源、精准运算放大器

LT®1078 是一款微功率、双路运放，其采用 8 引脚封装 (包括小外形表面贴装式封装)。LT1079 是一款采用标准 14 引脚封装的微功率四路运放。这两款器件均针对 5V 单电源操作进行了优化。另外，还提供了 ±15V 规格。

同类竞争器件的微功率性能是以严重降低精度、噪声、速度和输出驱动指标为代价来实现的。LT1078 / LT1079 的设计工作专注于在不牺牲其他参数的情况下减小电源电流。它们所提供的失调电压是所有双路或四路非斩波器稳定运放 (微功率或其他类型) 中最低的。与此前的微功率运放相比，失调电流、电压和电流噪声、摆率及增益带宽乘积指标均改善了 2~10 倍。

电压噪声频谱的 1/f 拐角频率位于 0.7Hz，与任何单片式运放相比至少低了三倍。由此实现的低频 (0.1Hz 至 10Hz) 噪声性能只有那些电源电流比其高出一个数量级的器件才能提供。

LT1078 和 LT1079 均可采用单个电源 (低至单节锂电池或两节 Ni-Cad 电池) 来运作。输入范围可至地电位以下。全 NPN 输出级可在吸收电流的同时摆动至地电位的几 mV 之内，并不需要耗电的下拉电阻器。

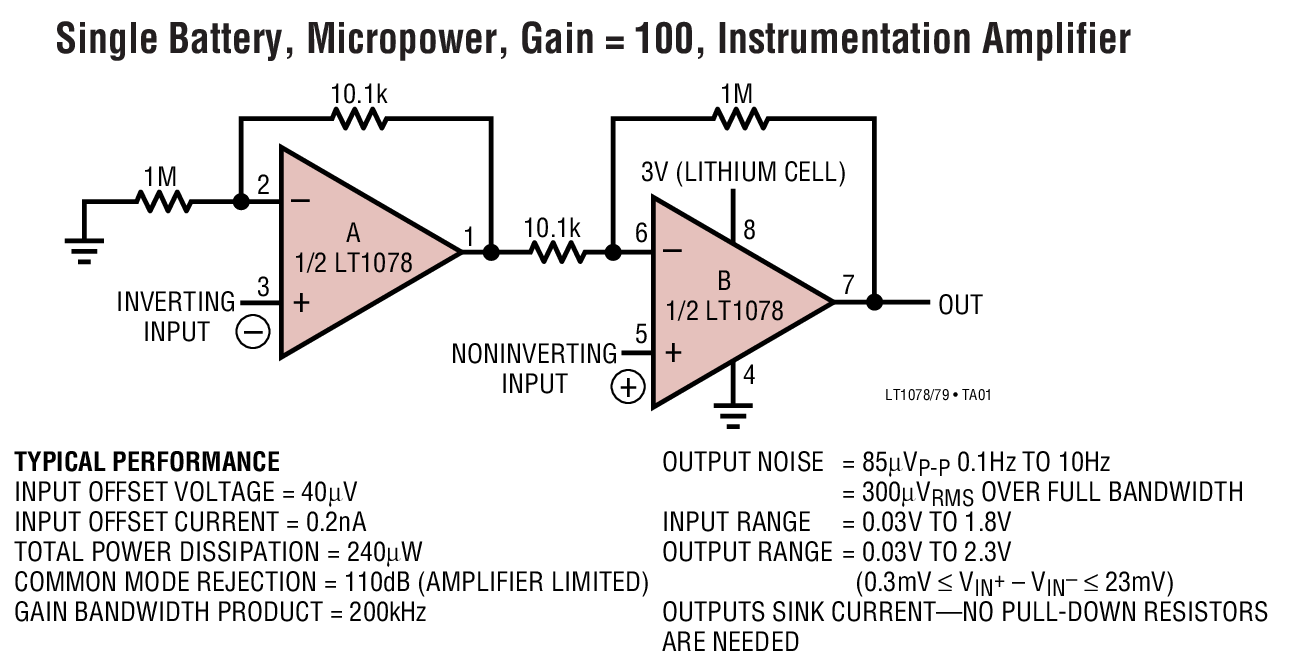

特点 采用 8 引脚 SO 封装 每个放大器的最大电源电流为 50μA 70μV 最大失调电压 180μV 最大失调电压 (采用 8 引脚 SO 封装) 250pA 最大失调电流 0.6μVP-P 的 0.1Hz 至 10Hz 电压噪声 3pAP-P 的 0.1Hz 至 10Hz电流噪声 0.4μV/ºC 失调电压漂移 200kHz 增益带宽乘积 0.07V/μs 摆率 单电源运作          输入电压范围包括地电位          输出可在吸收电流时摆动至地          无需下拉电阻 输出可供应和吸收 5mA 负载电流 典型应用

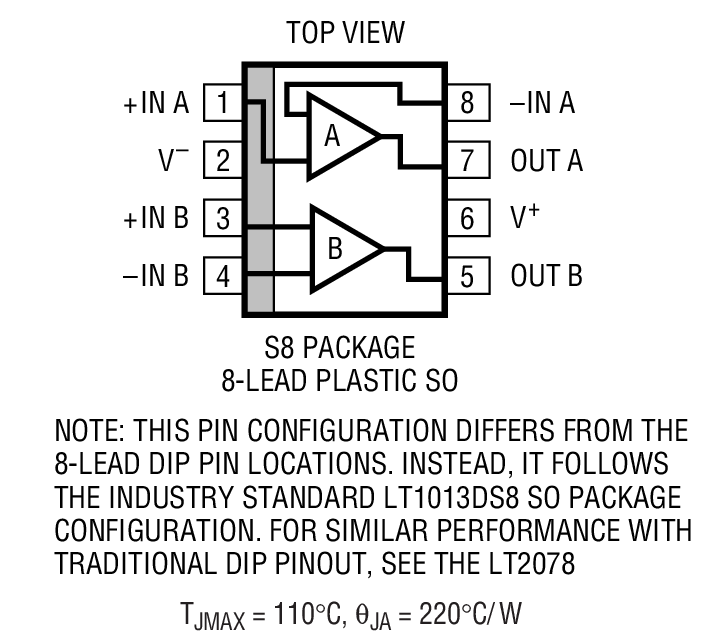

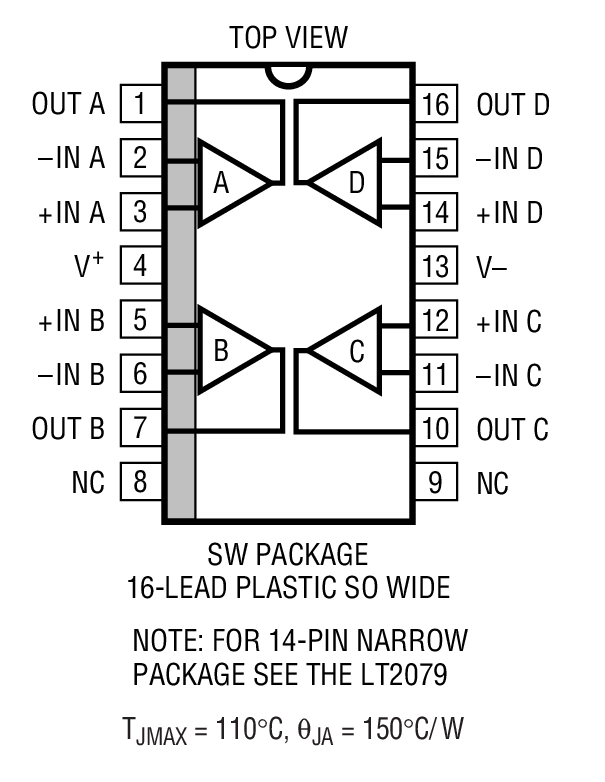

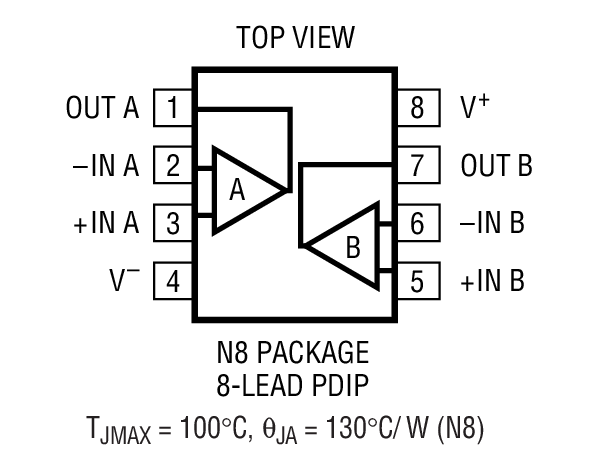

应用 电池或太阳能供电型系统    便携式仪表    远端传感器放大器    卫星电路 微功率采样及保持 热电偶放大器 微功率滤波器 封装信息
