LT1113 - 双通道、低噪声、高精度、JFET 输入运算放大器

LT®1113 为双通道 JFET 运放实现了一种新的卓越噪声性能标准。4.5nV/√Hz 1kHz 噪声加上低电流噪声和微微安级偏置电流使得 LT1113 成为用于对来自高阻抗电容式传感器之低电平信号进行放大的理想选择。

对于数值为 1 或更大的增益,LT1113 可实现无条件稳定,即使在负载电容高达 1000pF 时也不例外。该器件的其他主要特点包括 0.4mV VOS 和一个数值为 4,000,000 的电压增益。每个个别放大器均针对电压噪声、摆率和增益带宽进行了 100% 的全面测试。

LT1113 的设计专为在采用业界标准 SO-8 封装引出脚配置的情况下实现真正精准之性能而优化。提供了一组针对 ±5V 电源的规格指标和一整套匹配规格指标,以便于在仪表放大器前端等与匹配相关的应用中使用 LT1113。

特点
  • 经过 100% 全面测试的低电压噪声:6nV/√Hz (最大值)
  • SO-8 封装标准引出脚配置
  • 电压增益:1,200,000 (最小值)
  • 失调电压:1.5mV (最大值)
  • 失调电压漂移:15μV/°C (最大值)
  • 输入偏置电流,预热:450pA (最大值)
  • 增益带宽乘积:5.6MHz (典型值)
  • 提供了采用 ±5V 电源时的保证规格
  • 保证的匹配规格
典型应用

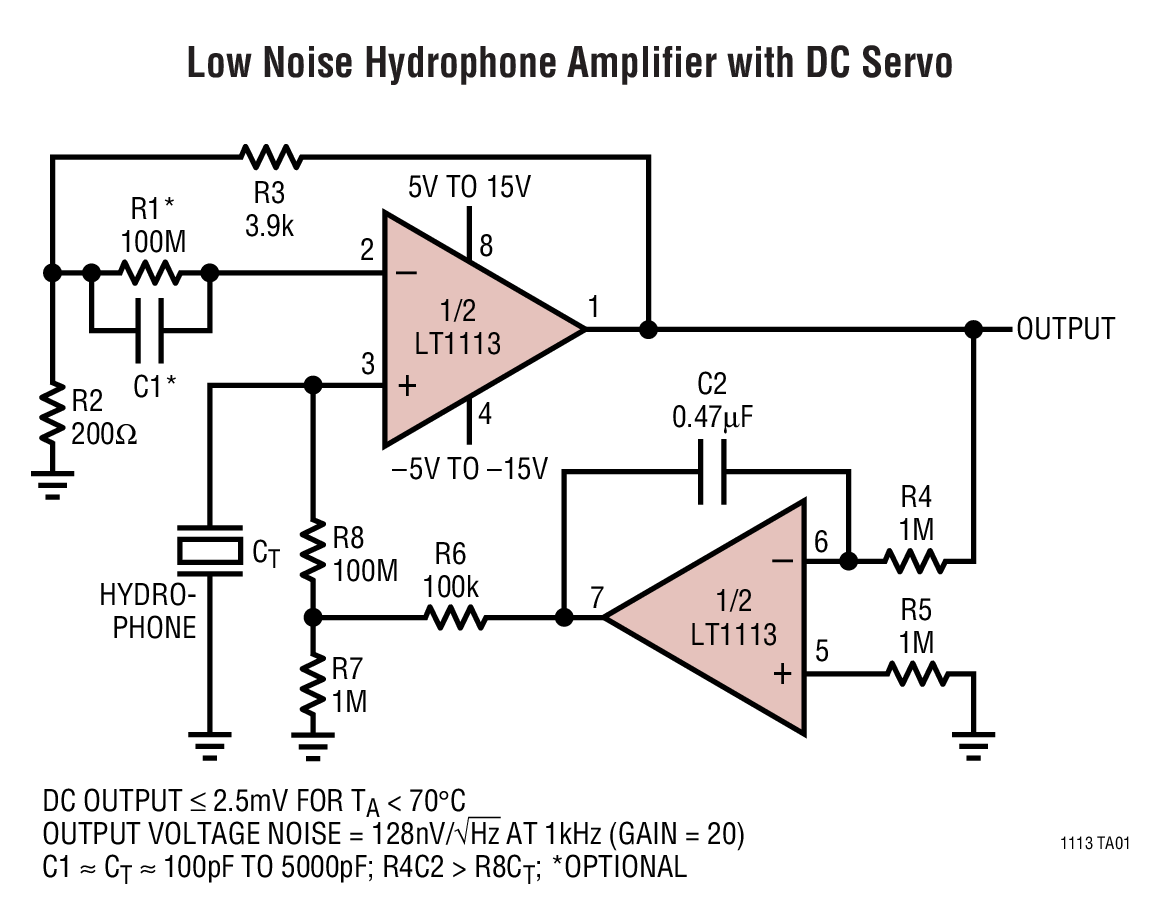

LT1113 Typical Application
LT1113 Typical Application
应用
  • 光电流放大器
  • 水听器放大器
  • 高灵敏度压电式加速计
  • 低电压和电流噪声仪表放大器前端
  • 两运放和三运放型仪表放大器
  • 有源滤波器
封装信息

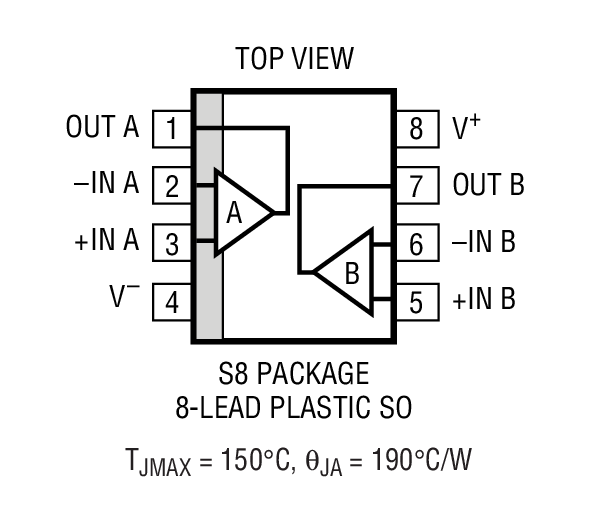

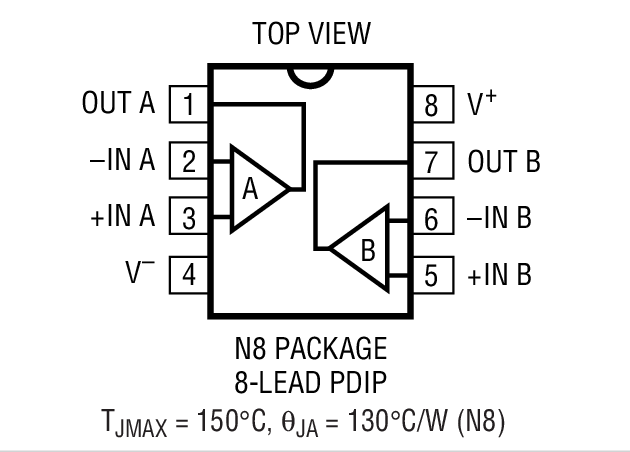

LT1113 Package Drawing
LT1113 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT1113ACN8#PBFN-8C$5.92$4.80
LT1113CN8#PBFN-8C$4.00$3.15
LT1113CS8#PBFSO-8C$4.33$3.45
LT1113CS8#TRPBFSO-8C$3.51
