LT1129 - 具停机功能的微功率低压差稳压器

LT®1129 / LT1129-3.3 / LT1129-5 是具停机功能的微功率低压差稳压器。这些器件能够在压差电压为 400mV 的条件下 (在最大输出) 提供 700mA 的输出电流。它们专为在电池供电型系统中使用而设计,低静态电流 (在工作期间为 50μA,而在停机模式中则为 16μA) 使其成为一种理想的选择。在压差条件下,静态电流不会上升,这与许多其他的低压差 PNP 稳压器是不同的。 LT1129 / LT1129-3.3 / LT1129-5 的其他特点包括在采用小输出电容器的情况下能正常运作。它们可在输出端上采用仅 3.3μF 的电容器时保持稳定,而大多数老式器件则需要采用 10μF 至 100μF 的输出电容器来实现稳定。另外,输入可以连接至地或一个反向电压,而不会产生从输出端流至输入端的反向电流。这使得 LT1129 / LT1129-3.3 / LT1129-5 非常适合于备用电源场合,在这些场合中,输出被保持于高电平和输入处于地电位或被反向。在这些条件下,从输出引脚流至地的电流将仅为 16μA。这些器件采用 5 引脚 TO-220、5 引脚 DD-Pak 和 3 引脚 SOT-223 封装。

特点
  • 400mV 压差电压
  • 700mA 输出电流
  • 50μA 静态电流
  • 无需保护二极管
  • 3.8V 至 30V 可调输出范围
  • 3.3V 至 5V 固定输出电压
  • 压差条件下的受控静态电流
  • 具停机功能
  • 停机模式中的静态电流为 16μA
  • 可稳定于采用 3.3μF 输出电容器
  • 反向电池保护
  • 无反向输出电流
  • 具热限制功能
  • 表面贴装型 SOT-223 和 DD-Pak 封装
典型应用

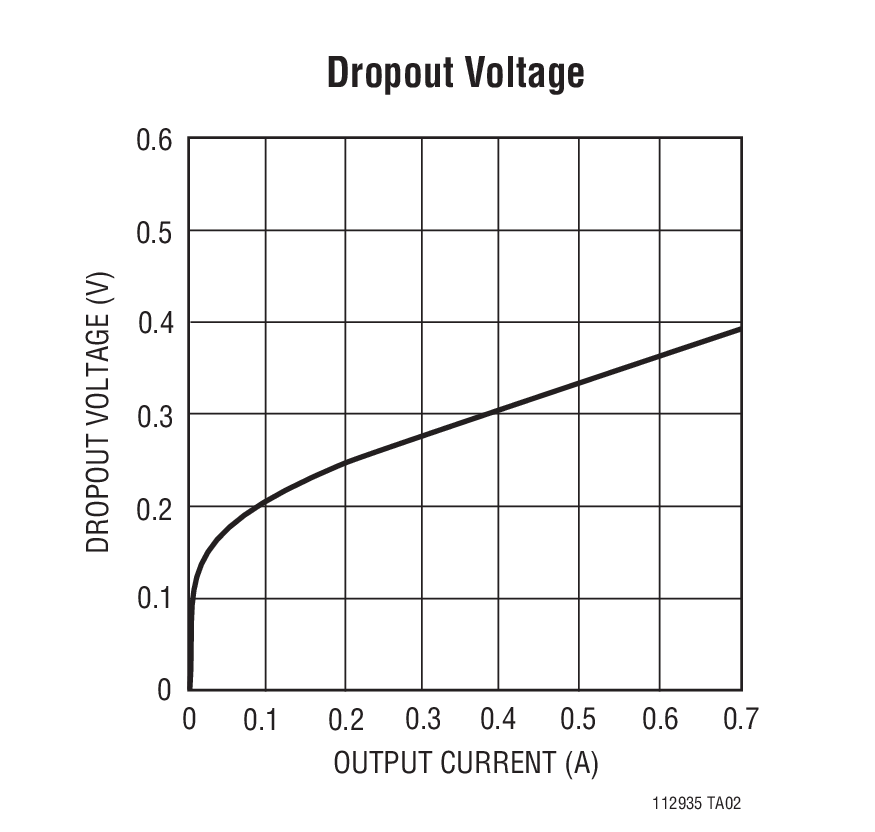

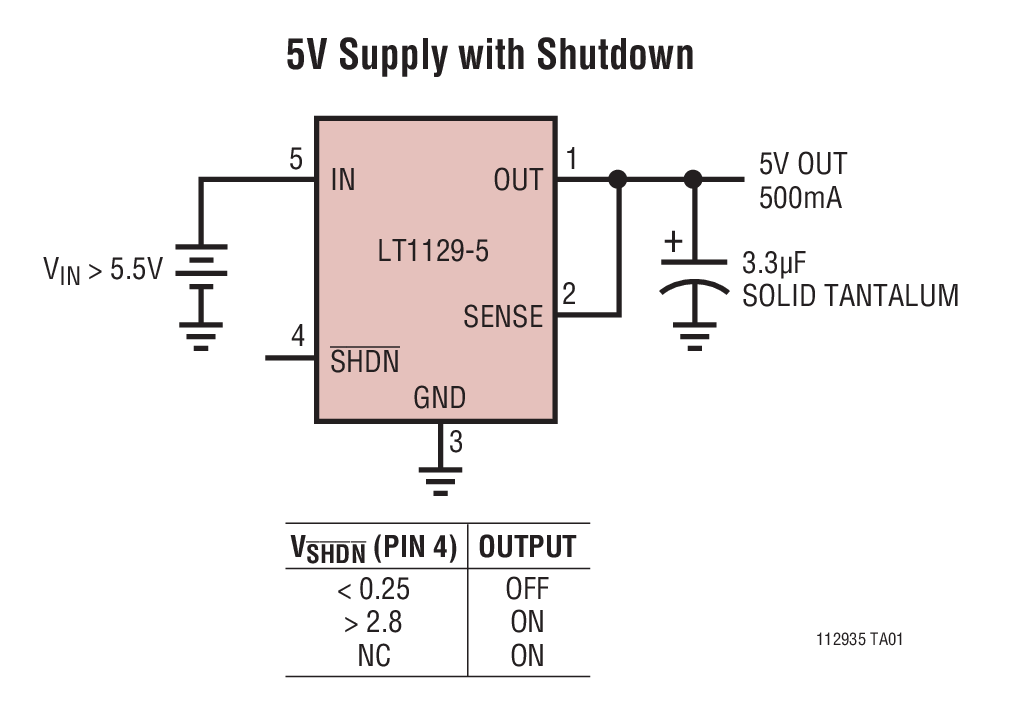

LT1129 Typical Application
LT1129 Typical Application
应用
  • 低电流稳压器
  • 用于电池供电型系统的稳压器
  • 用于开关电源的后置稳压器
  • 5V 至 3.3V 逻辑稳压器
封装信息

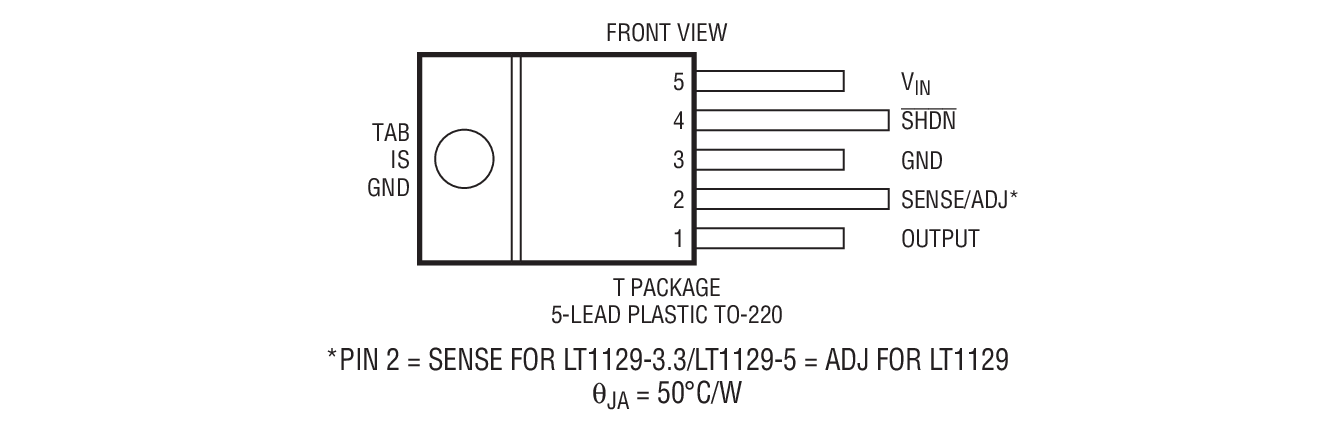

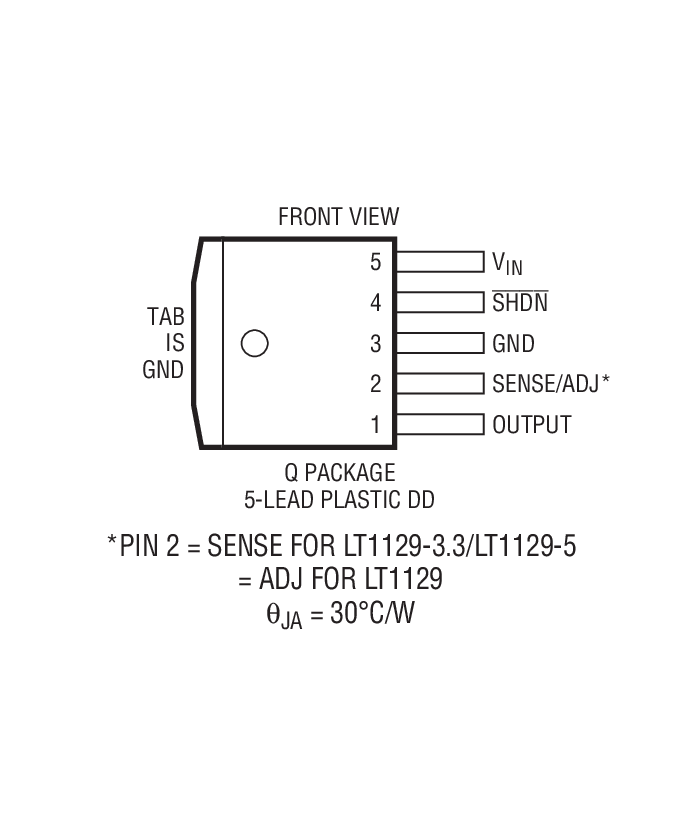

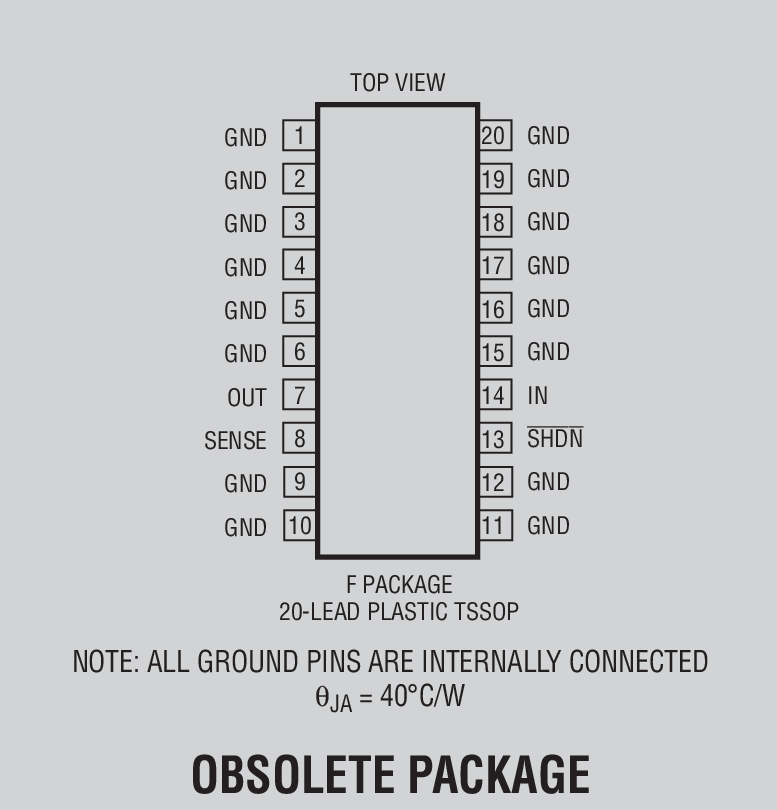

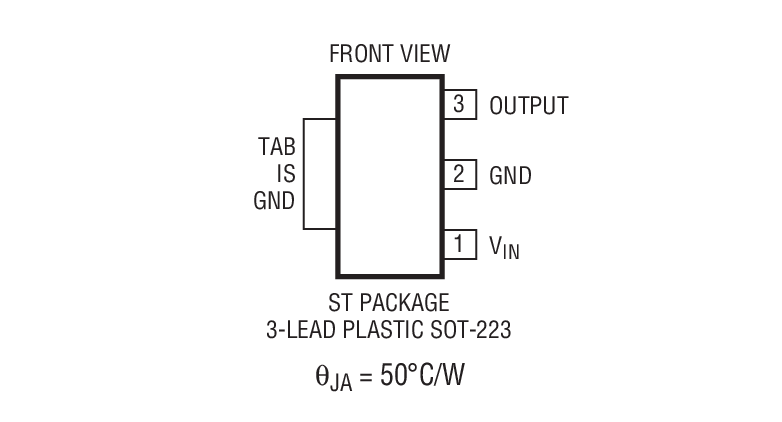

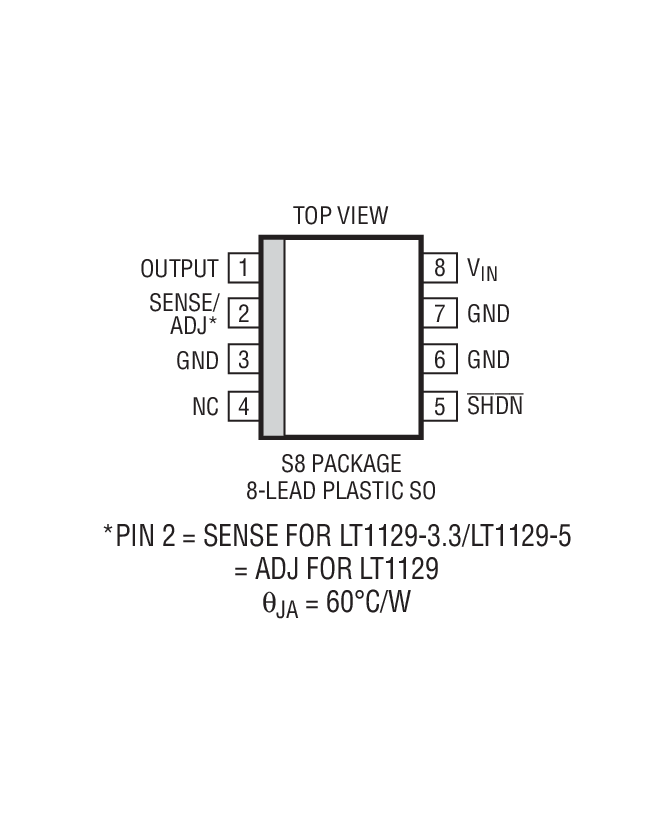

LT1129 Package Drawing
LT1129 Package Drawing
LT1129 Package Drawing
LT1129 Package Drawing
LT1129 Package Drawing
LT1129 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT1129CQ-3.3#PBFDDPAK-5C$3.08$2.45
LT1129CQ-3.3#TRPBFDDPAK-5C$2.57
LT1129CQ-5#PBFDDPAK-5C$3.08$2.45
LT1129CQ-5#TRPBFDDPAK-5C$2.57
LT1129CQ#PBFDDPAK-5C$3.08$2.45
LT1129CQ#TRPBFDDPAK-5C$2.57
LT1129CS8-3.3#PBFSO-8C$3.17$2.50
LT1129CS8-3.3#TRPBFSO-8C$2.56
LT1129CS8-5#PBFSO-8C$3.17$2.50
LT1129CS8-5#TRPBFSO-8C$2.56
LT1129CS8#PBFSO-8C$3.17$2.50
LT1129CS8#TRPBFSO-8C$2.56
LT1129CST-3.3#PBFSOT-223C$2.83$2.30
LT1129CST-3.3#TRPBFSOT-223C$2.36
LT1129CST-5#PBFSOT-223C$2.83$2.30
LT1129CST-5#TRPBFSOT-223C$2.36
LT1129CT-3.3#06PBFTO-220C$2.67$2.15
LT1129CT-3.3#PBFTO-220C$2.67$2.15
LT1129CT-5#06PBFTO-220C$2.67$2.15
LT1129CT-5#PBFTO-220C$2.67$2.15
LT1129CT#PBFTO-220C$2.67$2.15
LT1129IQ-3.3#PBFDDPAK-5I$3.67$2.95
LT1129IQ-3.3#TRPBFDDPAK-5I$3.07
LT1129IQ-5#PBFDDPAK-5I$3.67$2.95
LT1129IQ-5#TRPBFDDPAK-5I$3.07
LT1129IQ#PBFDDPAK-5I$3.67$2.95
LT1129IQ#TRPBFDDPAK-5I$3.07
LT1129IS8-3.3#PBFSO-8I$3.75$2.95
LT1129IS8-3.3#TRPBFSO-8I$3.01
LT1129IS8-5#PBFSO-8I$3.75$2.95
LT1129IS8-5#TRPBFSO-8I$3.01
LT1129IS8#PBFSO-8I$3.75$2.95
LT1129IS8#TRPBFSO-8I$3.01
LT1129IST-3.3#PBFSOT-223I$3.17$2.60
LT1129IST-3.3#TRPBFSOT-223I$2.66
LT1129IST-5#PBFSOT-223I$3.17$2.60
LT1129IST-5#TRPBFSOT-223I$2.66
LT1129IT-3.3#PBFTO-220I$3.17$2.60
LT1129IT-5#06PBFTO-220I$3.17$2.60
LT1129IT-5#PBFTO-220I$3.17$2.60
LT1129IT#06PBFTO-220I$3.17$2.60
LT1129IT#PBFTO-220I$3.17$2.60
LT1129MPST-3.3SOT-223MP$10.03$7.02
LT1129MPST-3.3#PBFSOT-223MP$10.03$7.02
LT1129MPST-3.3#TRSOT-223MP$7.08
LT1129MPST-3.3#TRPBFSOT-223MP$7.08
