LT1330 - 具 3V 逻辑接口并有一个接收器在停机模式中处于运行状态的 5V RS232 收发器

LT®1330 是一款内含 3 个驱动器和 5 个接收器的 RS232 收发器,具有低电源电流。LT1330 专为与新型 3V 逻辑器件相连接而设计,从一个 5V 电源和一个 3V 逻辑电源获取工作电压。可以将该芯片关断至微功率操作模式,此时只有一个接收器处于运行状态,用于监视 RS232 输入 (例如:检测来自一个调制解调器的振铃)。 LT1330 完全符合所有的 EIA RS232 规格。此外,RS232 线路输入和输出引脚还能够安全承受多个 ±10kV ESD 冲击。这免除了在用于 RS232 器件的线路引脚上增设昂贵 TransZorb® (瞬态电压抑制器) 的需要。 LT1330 的工作速率可达 120kBaud,即使在驱动高容性负载的情况下也不例外。在停机期间,驱动器和接收器输出处于一种高阻抗状态,从而允许将器件并联起来使用。

特点
  • 3V 逻辑接口
  • ESD 防护至 ±10kV
  • 采用小的电容器:0.1μF、0.2μF、1.0μF
  • 一个低功率接收器在停机模式中保持运行状态
  • 引脚与 LT1137A 和 LT1237 兼容
  • 120kBaud 操作 (对于 RL = 3k,CL = 2500pF)
  • 250kBaud 操作 (对于 RL = 3k,CL = 1000pF)
  • 可与 CMOS 型器件相比的低功率:30mW
  • 简易型 PC 布局 —— 直通式架构
  • 坚固型双极设计
  • 输出在器件关断或断电时呈一种高阻抗状态
  • 绝对无闭锁
  • 停机模式中的电源电流为 60μA
  • 采用 SO 和 SSOP 封装
典型应用

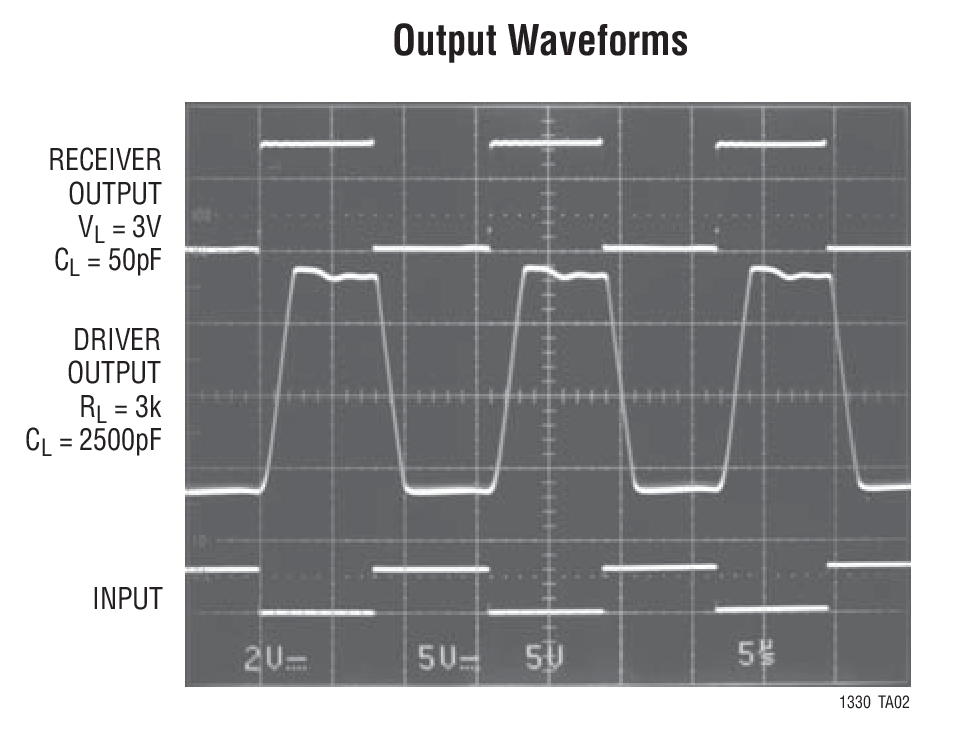

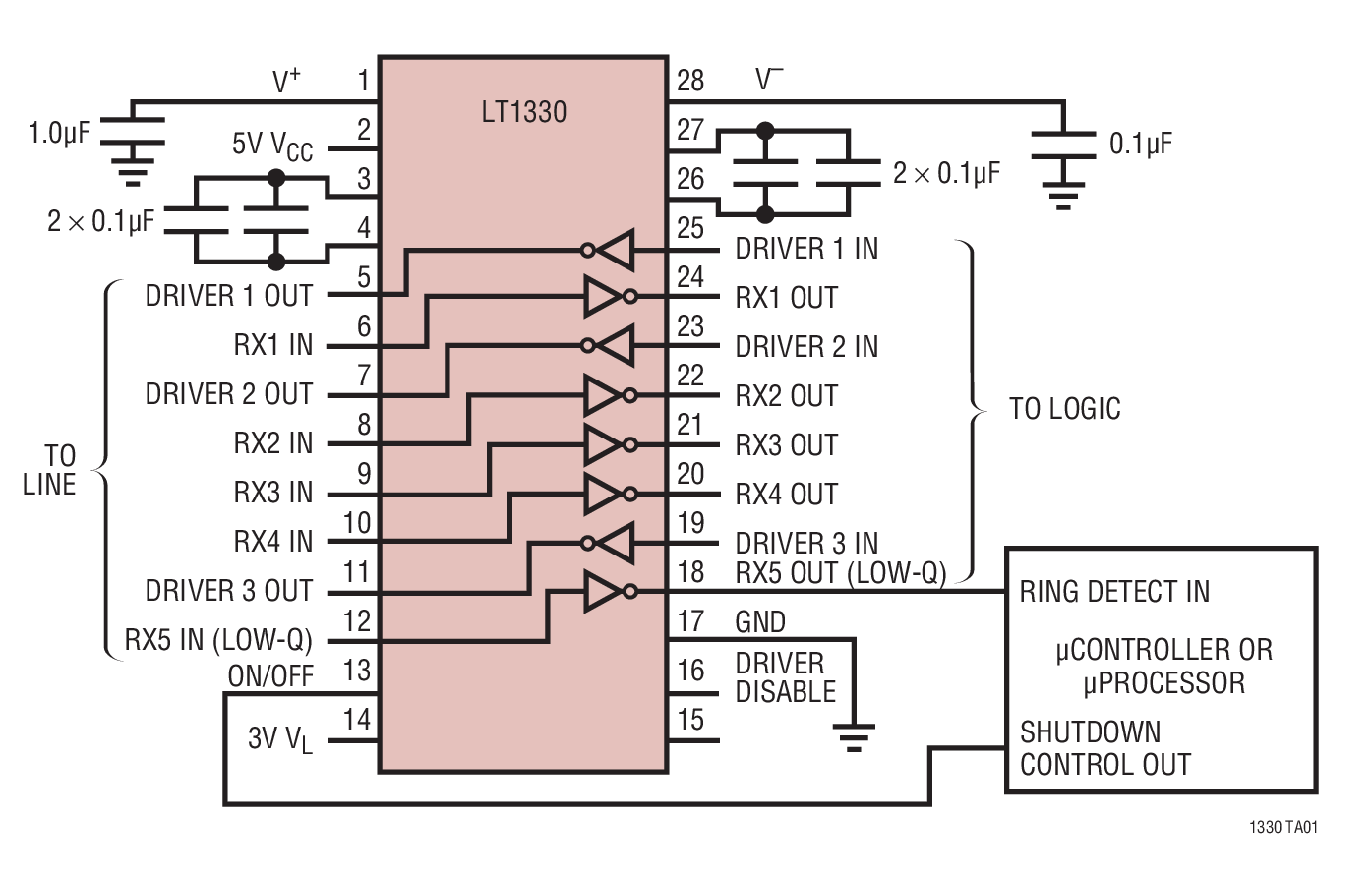

LT1330 Typical Application
LT1330 Typical Application
应用
  • 笔记本电脑
  • 掌上型电脑
封装信息

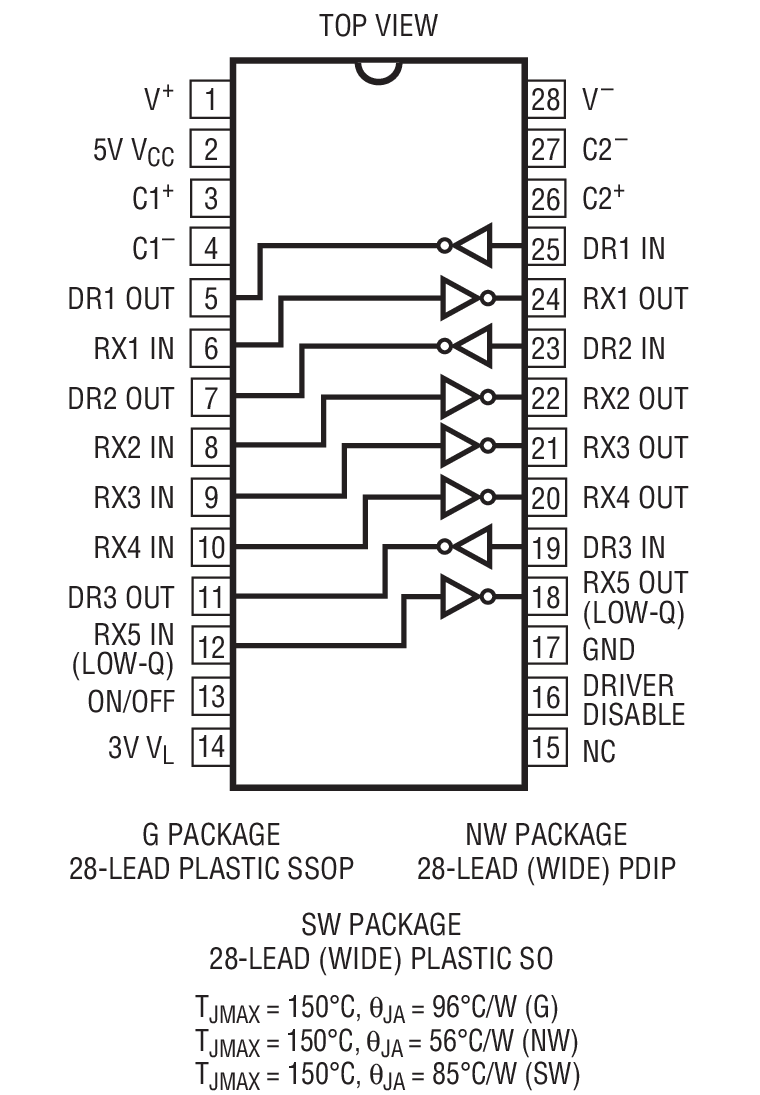

LT1330 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT1330CG#PBFSSOP-28C$5.42$4.20
LT1330CG#TRPBFSSOP-28C$4.30
LT1330CNW#PBFNW-28C$4.92$3.90
LT1330CSW#PBFSW-28C$4.92$3.90
LT1330CSW#TRPBFSW-28C$4.00
