LT1512 - SEPIC 恒定电流 / 恒定电压电池充电器

LT®1512 是一款 500kHz 电流模式开关稳压器,专为制作一个恒定电流 / 恒定电压电池充电器而配置。除了通常的电压反馈节点之外,该器件还具有一个电流检测反馈电路,用于准确地控制一个反激式或 SEPIC (单端主端电感转换器) 拓扑结构充电器的输出电流。这些拓扑结构允许电流检测电路以地为参考电位,并与电池本身完全分开,从而简化了电池开关操作和系统接地问题。此外,即使在输入电压低于电池电压的情况下,这些拓扑结构也允许进行充电操作。 LT1512 上的最大开关电流为 1.5A。这使得能够为单节锂离子电池提供高达 1A 的电池充电电流。恒定电压模式中的 1% 准确度非常适合于锂电池应用。对于所有的电池类型,均能够很容易地设置充电电流。

特点
  • 充电器输入电压可以高于、等于或低于电池电压
  • 能够将任何数量的电池充电至高达 30V (最大输入电压 = 40V – VBAT)
  • 1% 的电压准确度 (对于可再充电锂电池)
  • 500kHz 的开关频率最大限度地减小了电感器尺寸
  • 旨在实现高效率的 100mV 电流检测电压
  • 电池可以直接接地
  • 可以容易地设置或关断充电电流
典型应用

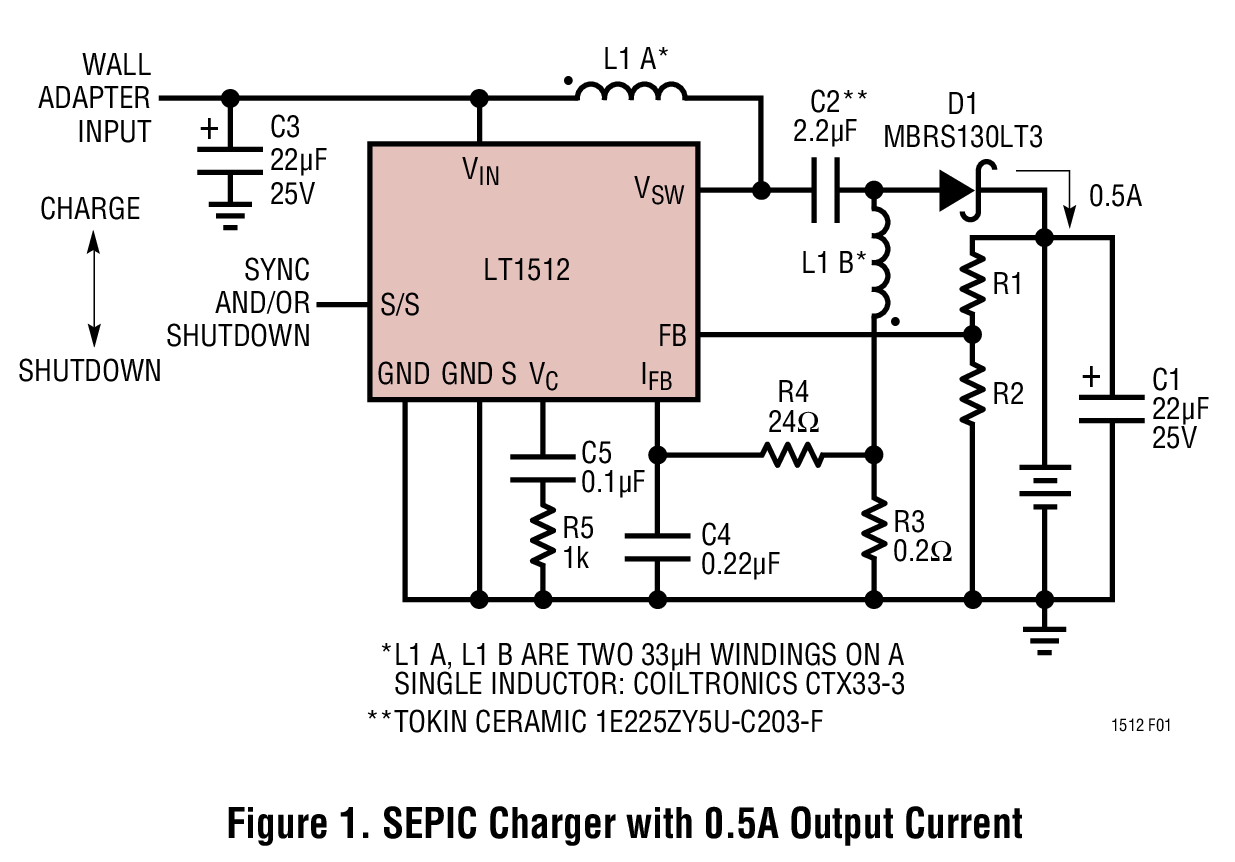

LT1512 Typical Application

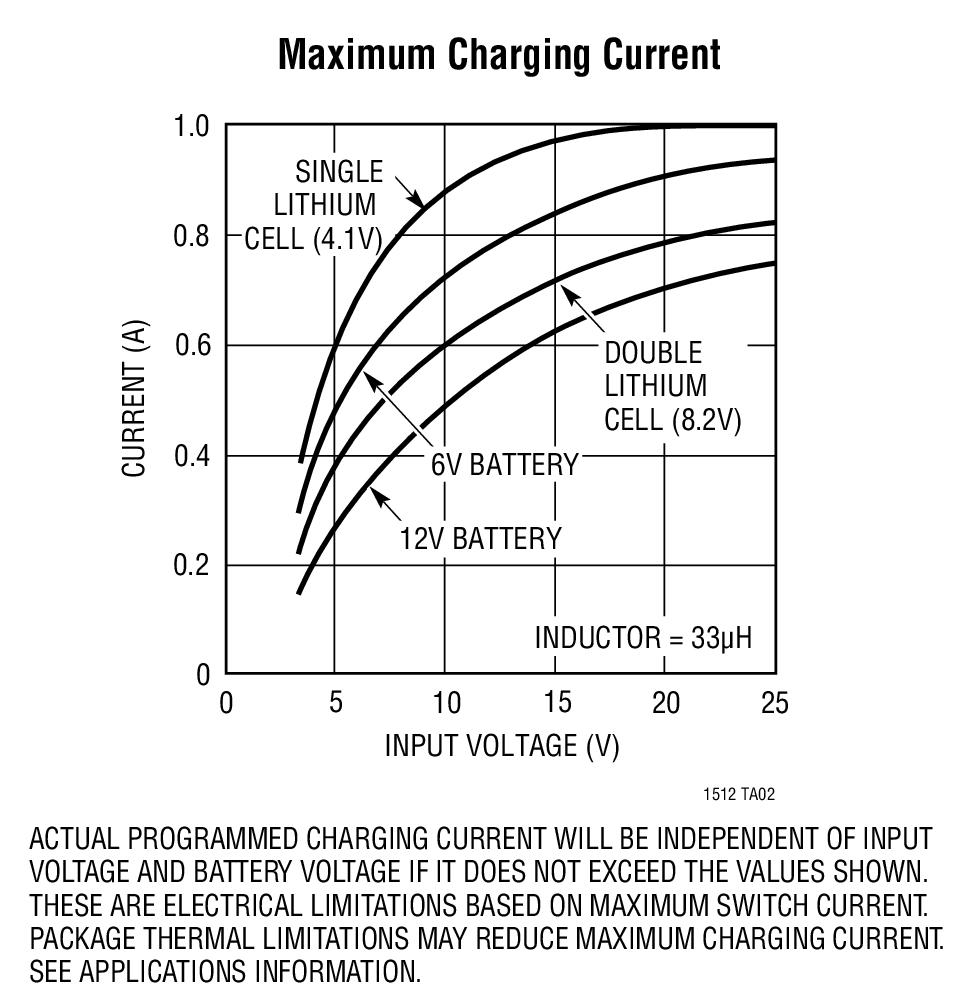

LT1512 Typical Application
应用
  • NiCd (镍镉)、NiMH (镍氢)、铅酸或可再充电锂电池的电池充电
  • 精准电流限制电源
  • 恒定电压 / 恒定电流电源
  • 换能器激励
封装信息

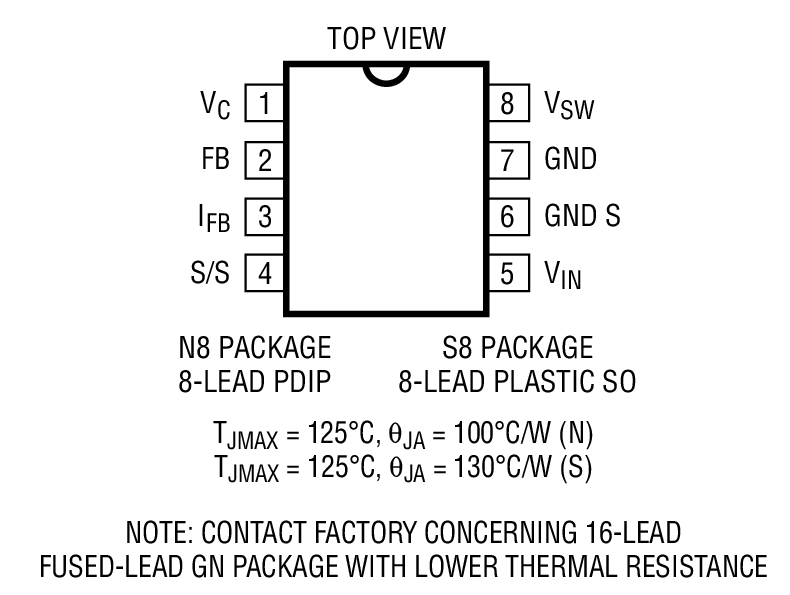

LT1512 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT1512CGN#PBFSSOP-16C$5.25$4.25
LT1512CGN#TRPBFSSOP-16C$4.31
LT1512CN8#PBFN-8C$4.50$3.60
LT1512CS8#PBFSO-8C$4.65$3.75
LT1512CS8#TRPBFSO-8C$3.81
LT1512IGN#PBFSSOP-16I$5.90$4.80
LT1512IGN#TRPBFSSOP-16I$4.86
LT1512IN8#PBFN-8I$5.15$4.15
LT1512IS8#PBFSO-8I$5.35$4.25
LT1512IS8#TRPBFSO-8I$4.31
