LT1580 - 7A、非常低压差稳压器

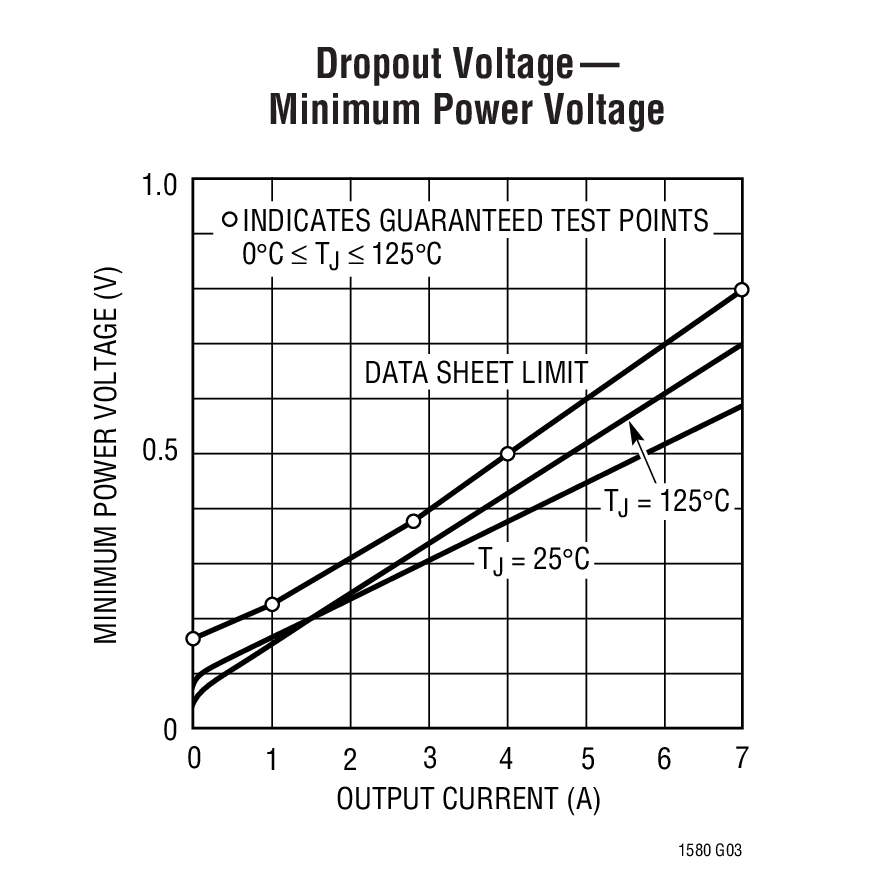

LT®1580 是一款 7A 低压差稳压器，其专为给新一代微处理器供电而设计。该器件的压差电压在轻负载时为 100mV，并在 7A 时上升至仅 540mV。为了实现该压差，需要第二个比输出电压高 1V 的低电流输入电压。另外，这款器件也可用作一个单电源器件，此时的压差与 LT1584 相当。
LT1580 增添了几项其他的新特性。引出了一个远端 SENSE 引脚。该特性几乎消除了由于负载变化所引起的输出电压波动。对于一个 100mA 至 7A 的负载电流阶跃，在 SENSE 引脚上测量的典型负载调节小于 1mV。
LT1580 具有与 LT1584 相同的快速瞬态响应。在固定电压器件上，ADJ 引脚被引出。ADJ 引脚上的一个小电容器进一步改善了瞬态响应。
该器件非常适合在那些可提供 5V 和 3.3V 电源的母板上产生 2V 至 3V 的处理器电源。
特点

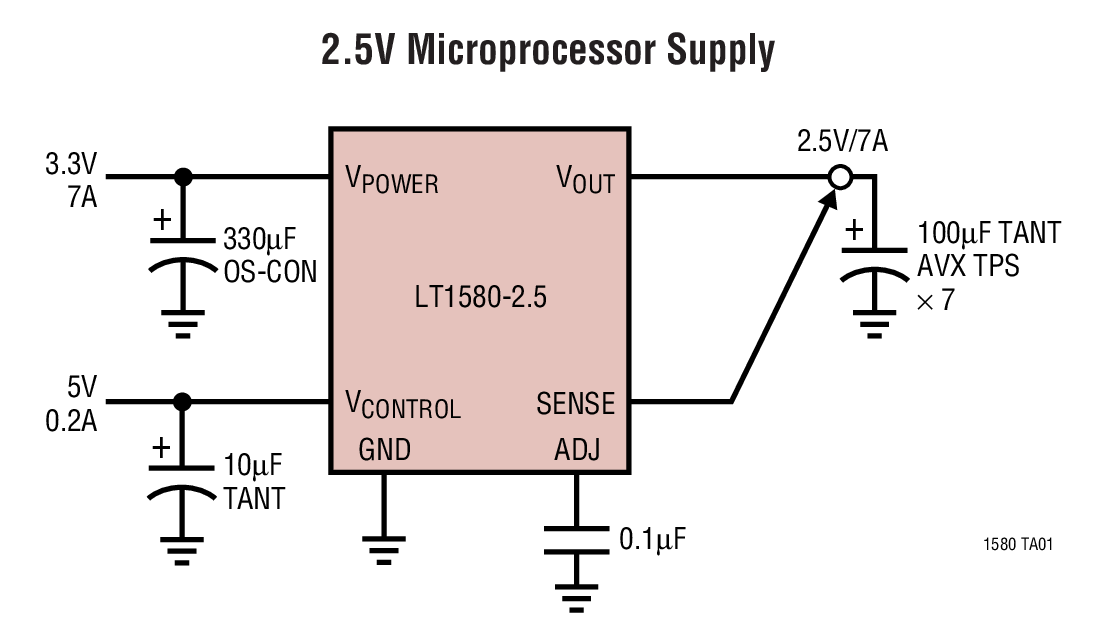

典型应用  | 应用

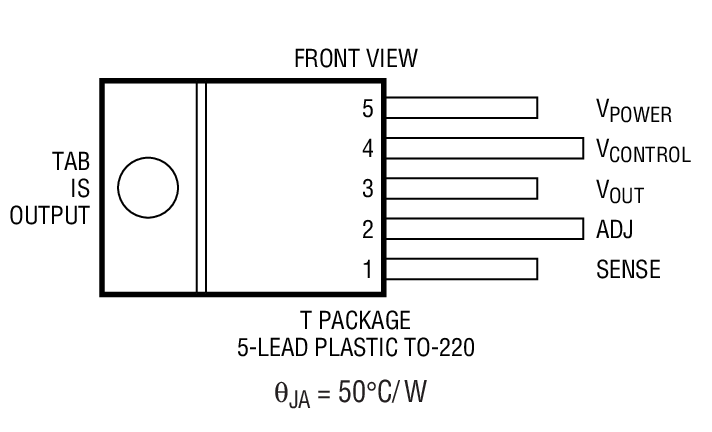

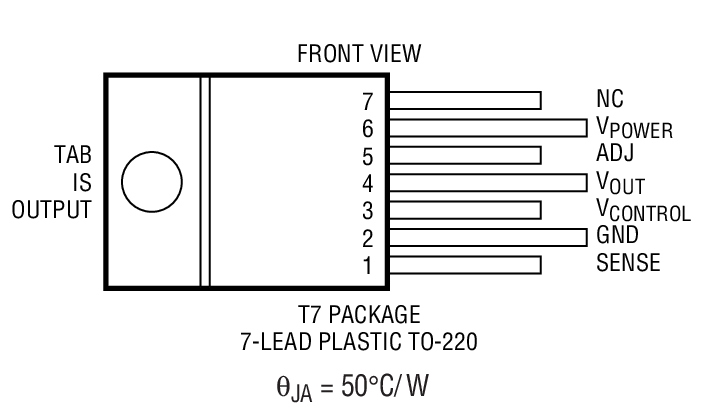

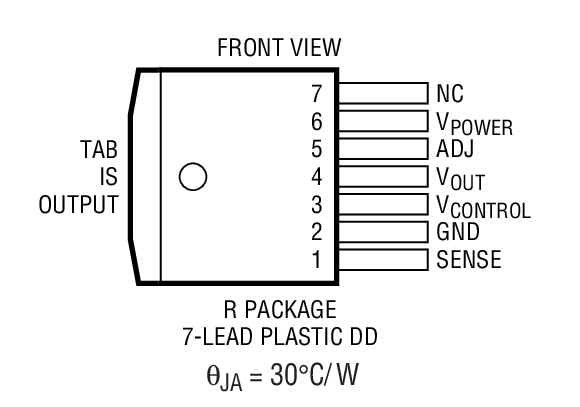

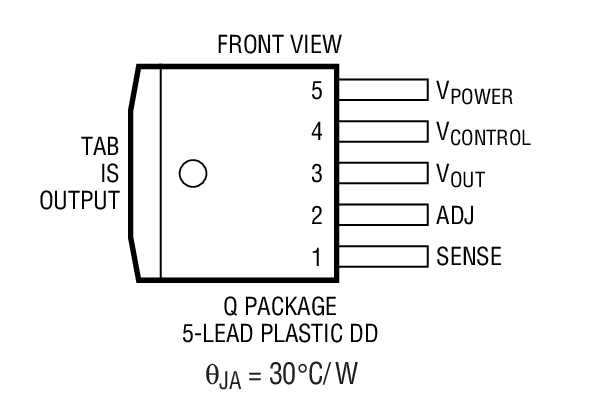

封装信息    |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LT1580CQ#PBF | DDPAK-5 | C | $6.15 | $5.40 |
| LT1580CQ#TRPBF | DDPAK-5 | C | $5.52 | |
| LT1580CR-2.5#PBF | DDPAK-7 | C | $6.35 | $5.55 |
| LT1580CR-2.5#TRPBF | DDPAK-7 | C | $5.65 | |
| LT1580CT#06PBF | TO-220 | C | $6.10 | $5.30 |
| LT1580CT#PBF | TO-220 | C | $6.10 | $5.30 |
| LT1580CT7-2.5#PBF | TO-220 | C | $6.35 | $5.45 |
| LT1580IQ#PBF | DDPAK-5 | I | $7.30 | $6.30 |
| LT1580IQ#TRPBF | DDPAK-5 | I | $6.42 | |
| LT1580IR-2.5#PBF | DDPAK-7 | I | $7.45 | $6.45 |
| LT1580IR-2.5#TRPBF | DDPAK-7 | I | $6.57 | |
| LT1580IT#06PBF | TO-220 | I | $7.20 | $6.20 |
| LT1580IT#PBF | TO-220 | I | $7.20 | $6.20 |
| LT1580IT7-2.5#06PBF | TO-220 | I | $7.35 | $6.40 |
| LT1580IT7-2.5#PBF | TO-220 | I | $7.35 | $6.40 |
