LT1796 - 具过压故障保护功能的 CAN 收发器

LT®1796 CAN 收发器具有内置容错能力,可安全耐受工业和汽车环境。不需要使用分立的保护器件。总线接口引脚能够承受高达 ±60V (相对于地电位) 的电压故障,而不会损坏器件。故障有可能在收发器处于运行、停机或断电状态时发生。片内 ESD 保护功能电路可承受高达 ±15kV 的空气放电和 ±8kV 的接触模式放电测试,完全符合 IEC-1000-4-2 规格要求。电源或接地连接的丢失并不会损坏 IC。

电路可在高达 125kbaud 的数据速率下运作。一个转换速率控制引脚可控制发送数据脉冲边沿,从而对不当终接线路上的 EMI 和反射问题加以抑制。高输出电流驱动允许使用阻抗低至 72Ω 的廉价 PVC 电缆。100kΩ 输入阻抗可使每个数据网络支持多达 256 个收发器。

LT1796 采用 8 引脚 PDIP 和 SO 封装。

特点
  • 提供了至 ±60V 的过压线路故障保护
  • ESD 保护至 IEC-1000-4-2 Level 4           ±15kV 空气间隙测试           ±8kV 接触模式测试
  • 可兼容 ISO 11898 标准
  • 高输入阻抗支持多达 256 个节点
  • 用于 EMI 辐射控制的受控转换速率
  • 当被关断或断电时,输出呈高阻抗状态
  • 在所有的输出端上均提供了短路保护
  • 热停机保护
  • 引脚与 Philips PCA82C251 相兼容
典型应用

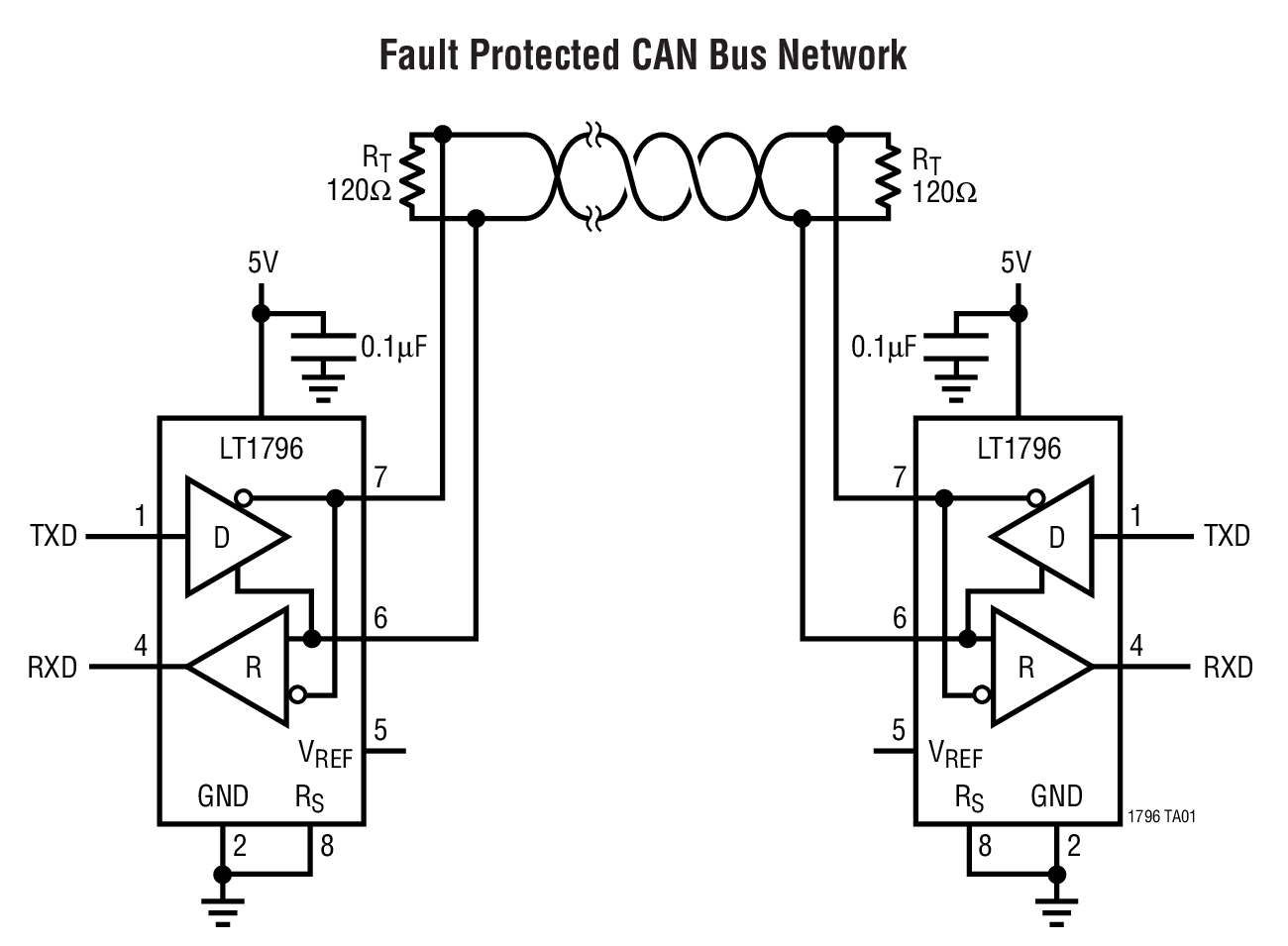

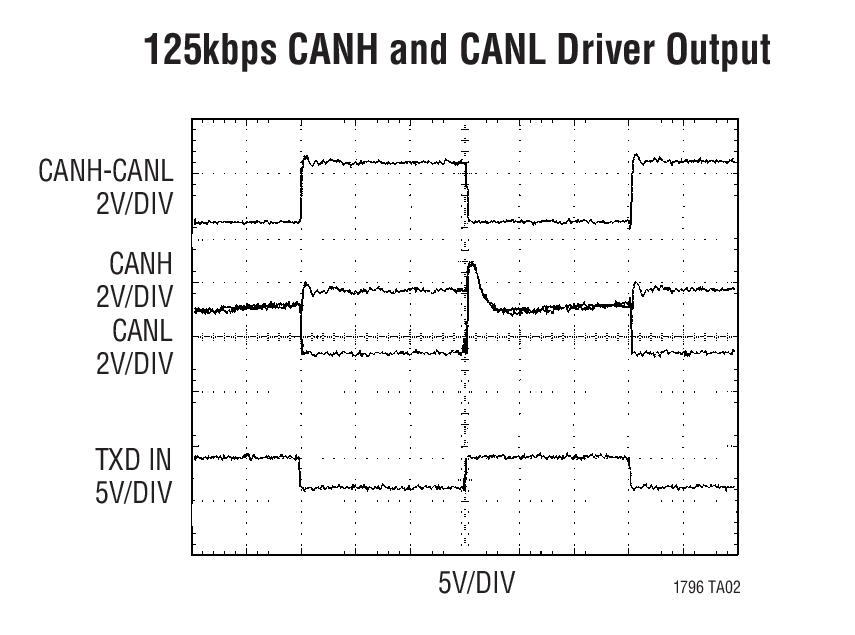

LT1796 Typical Application
LT1796 Typical Application
应用
  • 工业控制数据网络
  • 汽车系统
  • HVAC 控制
封装信息

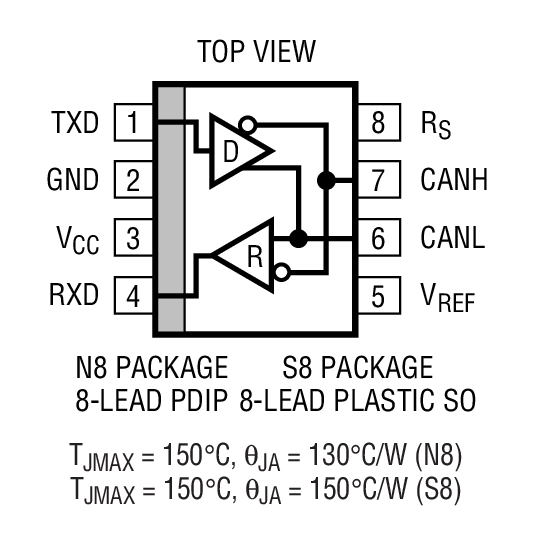

LT1796 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT1796CN8#PBFN-8C$1.85$1.50
LT1796CS8#PBFSO-8C$1.85$1.50
LT1796CS8#TRPBFSO-8C$1.56
LT1796IN8#PBFN-8I$2.15$1.75
LT1796IS8#PBFSO-8I$2.15$1.75
LT1796IS8#TRPBFSO-8I$1.81
数据表
可靠性数据
CAD 符号
相关产品
