LT1797 - SOT-23 封装的 10MHz、轨至轨输入和输出准运算放大器
LT®1797 是一款具有稳定单位增益的 10MHz 运算放大器，可提供小外形 SOT-23 封装，采用总电压位于 2.7V 至 12V 之间的单工作电源和分离工作电源。该放大器吸收 1mA 的静态电流，并具有一个 2.25V/µs的转换速率。 LT1797 的输入共模范围包括两个电源轨，从而使其成为电流检测应用的理想选择。输入级拥有反相保护功能，用于防止在输入被驱动至电源电压范围之外时产生误输出。输入引脚中包括保护电阻器，这样，当强制输入高于或低于电源电压时，电流就不会变得过大。 LT1797 的输出可以摆至 V+ 的 50mV 以内及 V－ 的 8mV 以内，而不会在任何一种情况下吸收过大的电流。这款放大器能够驱动高达 25mA 的负载，并且仍然保持了轨至轨输入和输出能力。 LT1797 运算放大器采用节省空间的 5 引脚 SOT-23 封装。
特点

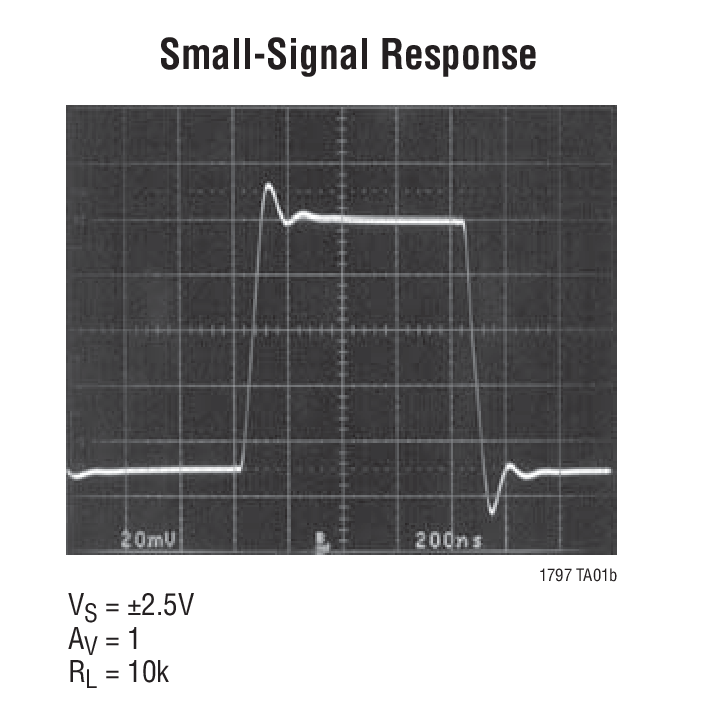

典型应用  | 应用

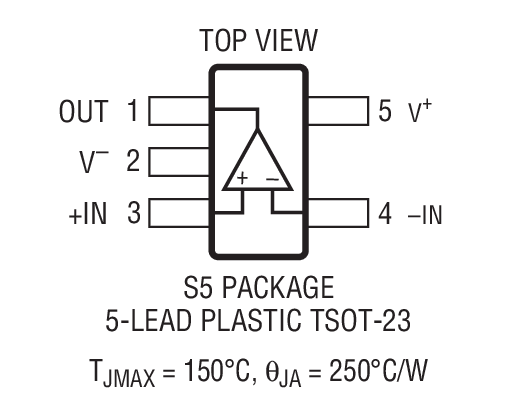

封装信息 |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LT1797CS5#PBF | SOT-23 | C | $1.27 | |
| LT1797CS5#TRMPBF | SOT-23 | C | $1.27 | $1.02 |
| LT1797CS5#TRPBF | SOT-23 | C | $1.27 | $1.00 |
| LT1797IS5#PBF | SOT-23 | I | $1.47 | |
| LT1797IS5#TRMPBF | SOT-23 | I | $1.47 | $1.28 |
| LT1797IS5#TRPBF | SOT-23 | I | $1.47 | $1.26 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC417B | DIP8, MS8, S8, SOT23-6 | Multi-Footprint General Purpose Board for Single Op. Amp | $25.00 |
