LT3022/LT3022-1.2/LT3022-1.5/LT3022-1.8 - 1A、0.9V 至 10V、非常低压差线性稳压器

LT®3022 是一款非常低压差电压 (VLDOTM) 线性稳压器,采用低至 0.9V 的单输入工作电源。该器件可提供高达 1A 的输出电流和 145mV 的典型压差电压。LT3022 非常适合于低输入电压至低输出电压应用,可提供与开关稳压器相当的电效率。稳压器利用小至 10μF 的低 ESR 陶瓷输出电容器优化了稳定性和瞬态响应。LT3022 的其他特点包括 0.05% 的典型电压调整率和 0.05% 的典型负载调整率。在停机模式中,静态电流通常下降至 7.5μA。内部保护电路包括反向电池保护、电流限制、具迟滞的热限制和反向电流保护。 LT3022 可用作一款可调型器件,并具有一个低至 200mV 基准的输出电压范围。也提供了三个固定输出电压: 1.2V、1.5V、1.8V。LT3022 稳压器采用耐热性能增强型扁平 (高度仅为 0.75mm) 16 引脚 (5mm x 3mm) DFN 封装和 MSOP 封装。

特点
  • VIN 范围:0.9V 至 10V
  • 压差电压:145mV (典型值)
  • 输出电流:1A
  • 可调输出 (VREF = VOUT(MIN) = 200mV)
  • 固定输出电压: 1.2V、1.5V、1.8V
  • 采用低 ESR、陶瓷输出电容器 (最小值为 10μF) 时可保持稳定
  • 0.05% 典型负载调整率 (从 1mA 至 1A)
  • 静态电流:400μA (典型值)
  • 停机模式中的典型静态电流为 7.5μA
  • 电流限制保护
  • 反向电池保护 (无反向电流)
  • 具迟滞的热限制
  • 16 引脚 (5mm x 3mm) DFN 封装和 MSOP 封装
典型应用

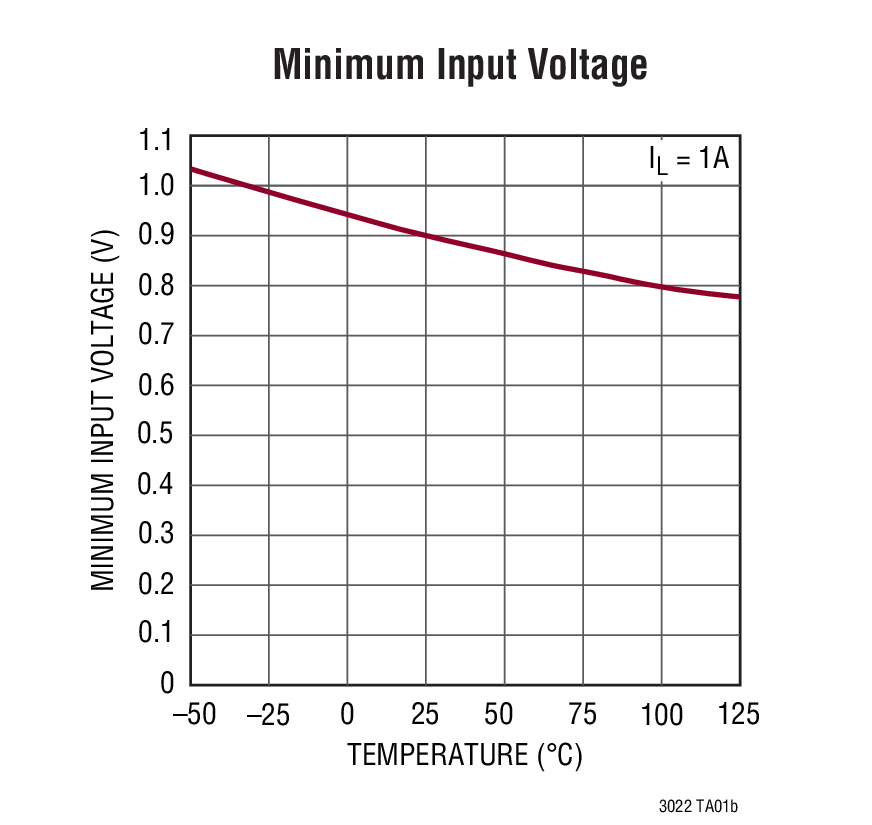

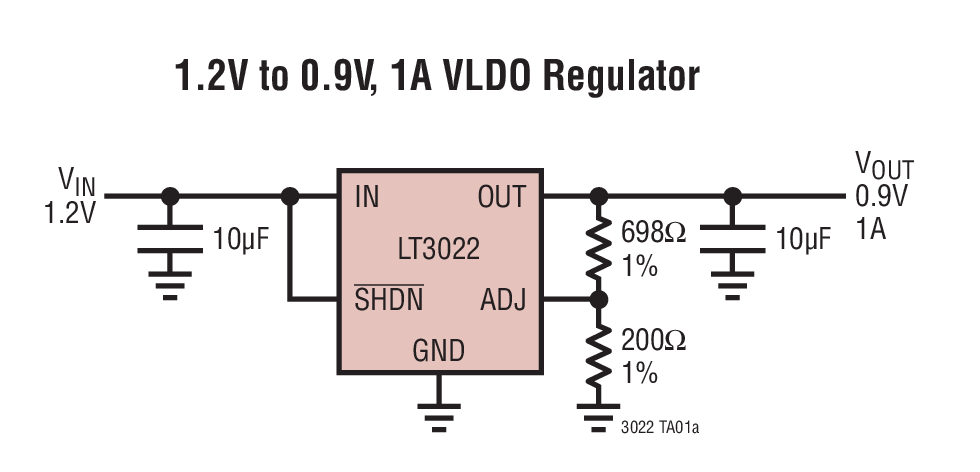

LT3022 Typical Application
LT3022 Typical Application
应用
  • 高效率线性稳压器
  • 电池供电型系统
  • 逻辑电源
  • 用于开关电源的后置稳压器
  • 无线调制解调器
  • FPGA 内核电源
封装信息

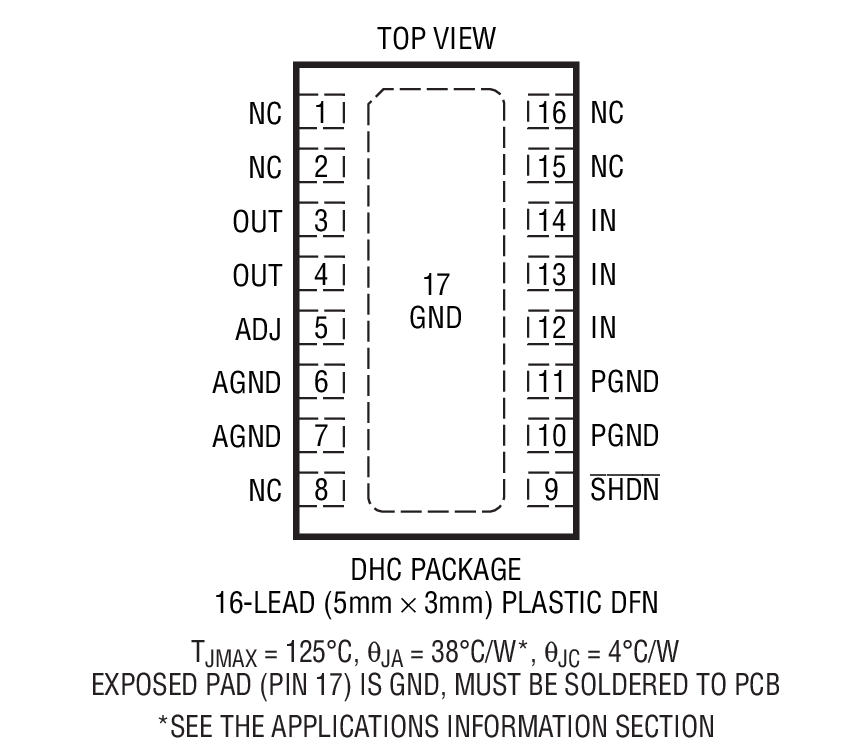

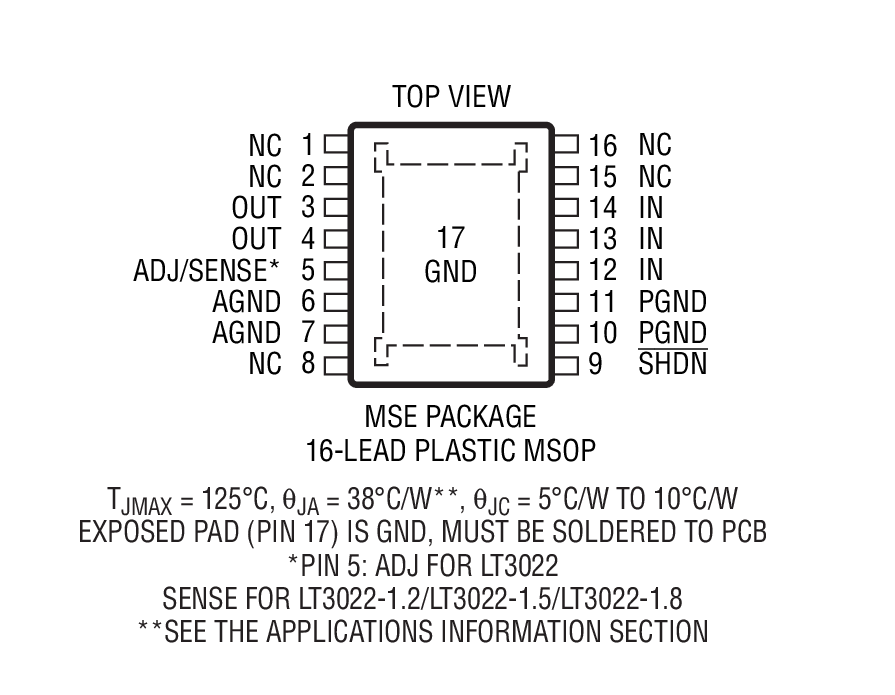

LT3022 Package Drawing
LT3022 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT3022EDHC#PBF5x3 DFN-16E$3.90$2.73
LT3022EDHC#TRPBF5x3 DFN-16E$2.79
LT3022EMSE-1.2#PBFMS-16EE$4.10$2.87
LT3022EMSE-1.2#TRPBFMS-16EE$2.93
LT3022EMSE-1.5#PBFMS-16EE$4.10$2.87
LT3022EMSE-1.5#TRPBFMS-16EE$2.93
LT3022EMSE-1.8#PBFMS-16EE$4.10$2.87
LT3022EMSE-1.8#TRPBFMS-16EE$2.93
LT3022EMSE#PBFMS-16EE$4.10$2.87
LT3022EMSE#TRPBFMS-16EE$2.93
LT3022IDHC#PBF5x3 DFN-16I$4.47$3.13
LT3022IDHC#TRPBF5x3 DFN-16I$3.19
LT3022IMSE-1.2#PBFMS-16EI$4.70$3.29
LT3022IMSE-1.2#TRPBFMS-16EI$3.35
LT3022IMSE-1.5#PBFMS-16EI$4.70$3.29
LT3022IMSE-1.5#TRPBFMS-16EI$3.35
LT3022IMSE-1.8#PBFMS-16EI$4.70$3.29
LT3022IMSE-1.8#TRPBFMS-16EI$3.35
LT3022IMSE#PBFMS-16EI$4.70$3.29
LT3022IMSE#TRPBFMS-16EI$3.35
演示电路板
器件型号描述价格
DC932ALT3022EDHC Demo Board | VLDO Linear Regulator, 1V ≤ VIN ≤ 10V, Vout = 0.9V/1.0V/1.2V/1.5V/1.8V @ 1A$125.00
