LT4256-1 - 正高电压热插拔控制器
LT®4256-1 / LT4256-2 是高电压热插拔 (Hot Swap™) 控制器，它允许将电路板安全地从带电的背板中插入和拔出。一个内部驱动器负责驱动一个外部 N 沟道 MOSFET 开关，以控制 10.8V 至 80V 的电源电压。
LT4256-1 / LT4256-2 具有一个可编程模拟折返电流限值。如果电源处于电流限制状态的时长超过了一个可编程的时间值，则 N 沟道 MOSFET 关断且 PWRGD 输出被置于低电平有效状态。LT4256-2 在一个超时延迟之后自动重启。LT4256-1则锁断，直到 UV 引脚循环至低电平为止。
当输出电压升至一个编程电平以上时，PWRGD 输出将发出指示信号。一个从 VCC 引出的外部电阻器串负责提供可编程欠压保护。
LT4256 可用作LT1641设计的升级。升级规格请参见产品手册第 14 页上的表 1。

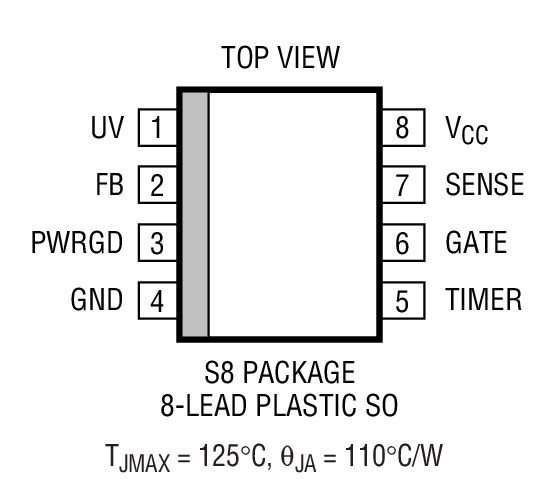

LT4256-1 和 LT4256-2 采用一种 8 引脚 SO 封装，该封装的引脚可与 LT1641 相兼容。
特点

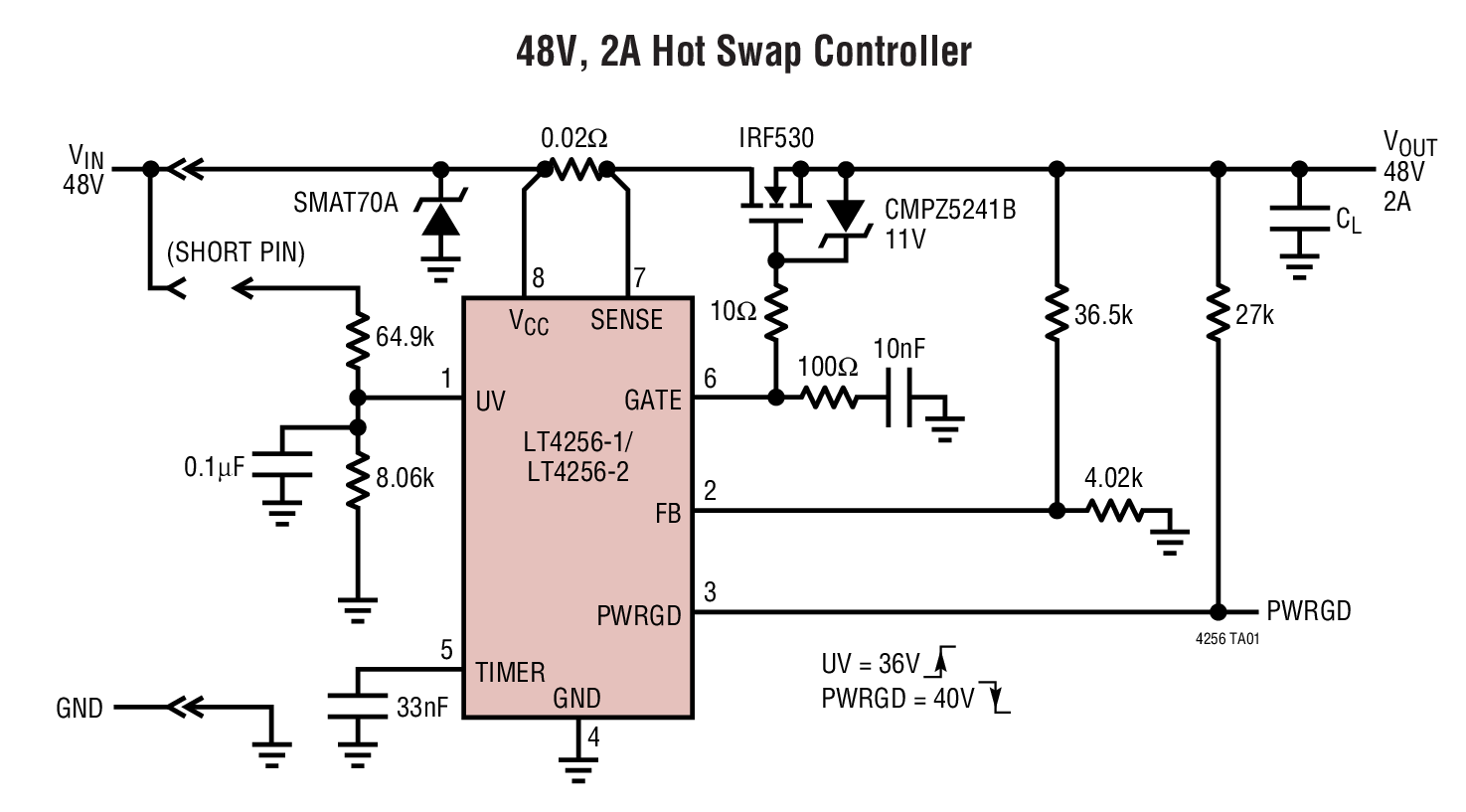

典型应用 | 应用
封装信息 |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LT4256-1CS8#PBF | SO-8 | C | $2.50 | $1.75 |
| LT4256-1CS8#TRPBF | SO-8 | C | $1.81 | |
| LT4256-1IS8#PBF | SO-8 | I | $2.86 | $2.00 |
| LT4256-1IS8#TRPBF | SO-8 | I | $2.06 | |
| LT4256-2CS8#PBF | SO-8 | C | $2.50 | $1.75 |
| LT4256-2CS8#TRPBF | SO-8 | C | $1.81 | |
| LT4256-2IS8#PBF | SO-8 | I | $2.86 | $2.00 |
| LT4256-2IS8#TRPBF | SO-8 | I | $2.06 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC1354A-A | LT4256-1 Positive High Voltage Hot Swap Controllers with Latch-off (-1) | $50.00 |
| DC1354A-B | LT4256-2 Positive High Voltage Hot Swap Controllers with Auto-Retry(-2) | $50.00 |
