LT4430 - 副端光耦合器驱动器
LT®4430 用于对隔离型电源中越过电流势垒的光耦合器进行驱动。该 IC 包含一个精准修整的基准、一个高带宽误差放大器、一个负输出增益为 6 的电路级 (用以驱动光耦合器) 和独特的过冲控制电路。

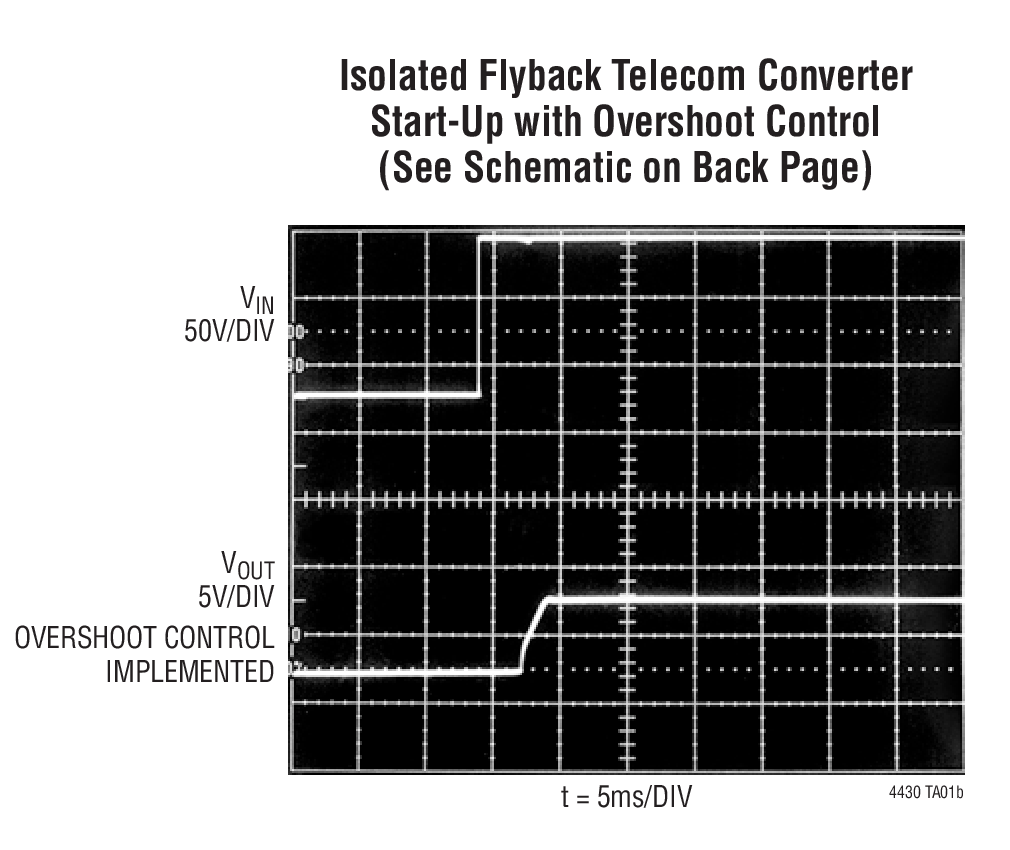

LT4430 的 600mV 基准提供了±0.75% 的初始准确度和 ±1.25% 的温度容差。一个高带宽 9MHz 误差放大器提供了简单的频率补偿，并在典型环路交叉频率下实现了可忽略的相移。该光耦合器驱动器提供了 10mA 的驱动电流并具有短路保护功能。该器件具有一种独特的过冲控制功能，此功能可利用单个电容器来防止在启动和短路恢复时发生输出过冲现象。

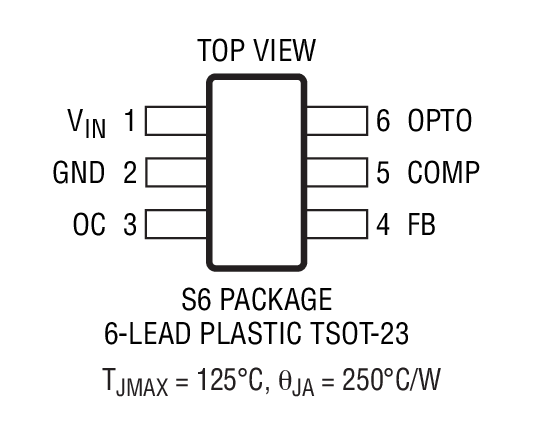

LT4430 采用扁平 6 引脚 TSOT-23 封装。
特点

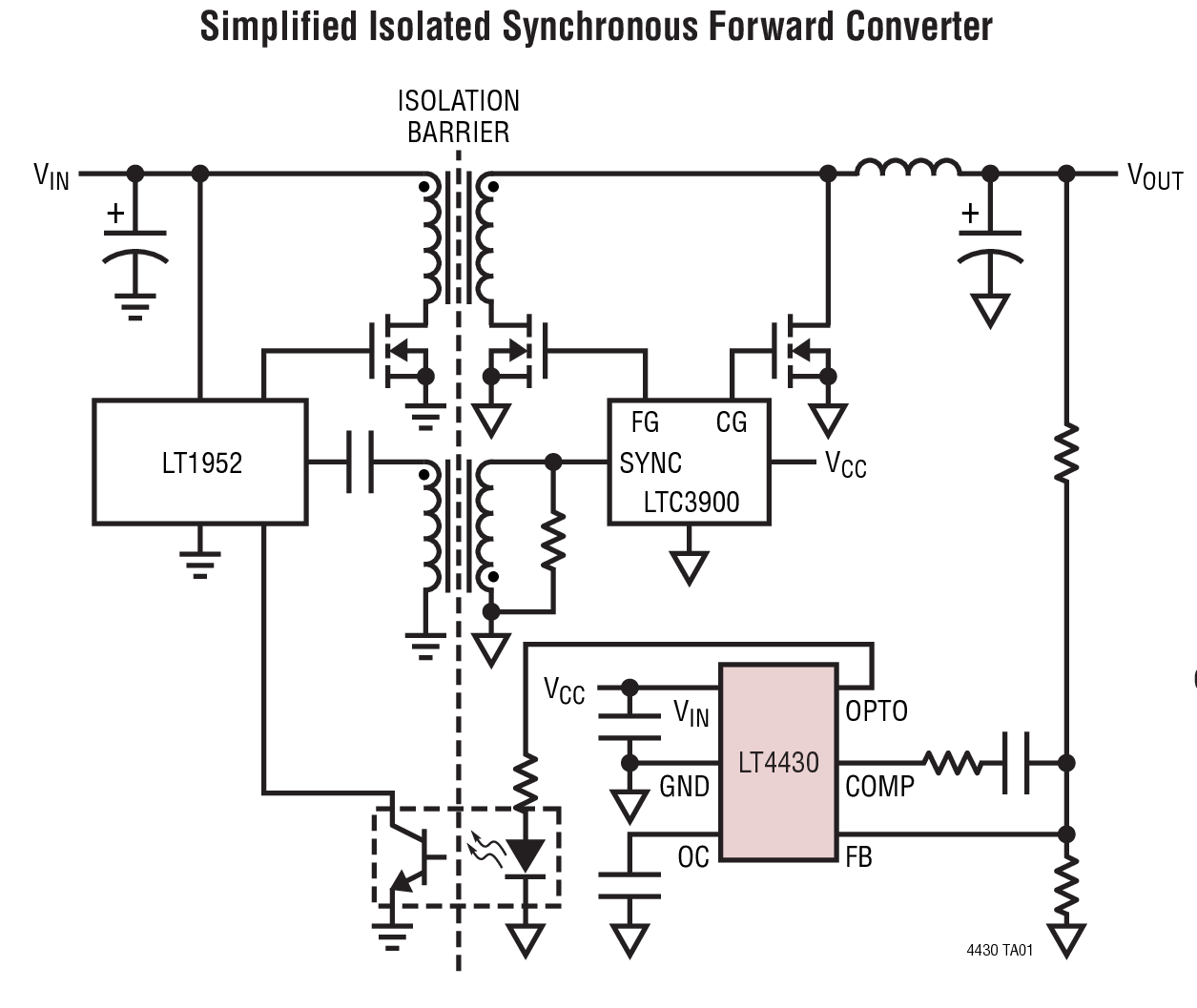

典型应用  | 应用
封装信息 |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LT4430ES6#PBF | SOT-23 | E | $2.14 | |
| LT4430ES6#TRMPBF | SOT-23 | E | $2.14 | $1.83 |
| LT4430ES6#TRPBF | SOT-23 | E | $2.14 | $1.81 |
| LT4430HS6#PBF | SOT-23 | H | $3.13 | |
| LT4430HS6#TRMPBF | SOT-23 | H | $3.13 | $2.24 |
| LT4430HS6#TRPBF | SOT-23 | H | $3.13 | $2.19 |
| LT4430IS6#PBF | SOT-23 | I | $2.70 | |
| LT4430IS6#TRMPBF | SOT-23 | I | $2.70 | $1.94 |
| LT4430IS6#TRPBF | SOT-23 | I | $2.70 | $1.89 |
| LT4430MPS6#PBF | SOT-23 | MP | $7.31 | |
| LT4430MPS6#TRMPBF | SOT-23 | MP | $7.31 | $5.17 |
| LT4430MPS6#TRPBF | SOT-23 | MP | $7.31 | $5.12 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC968A-A | LT1952EGN-1, LTC3900CS8, LT4430ES6 Demo Board | Vin=34V-75V Vout=3.3V @ 30A | $150.00 |
| DC968A-B | LT1952EGN-1, LTC3900CS8, LT4430ES6 Demo Board | Vin=18V-36V, Vout=5V @ 20A | $175.00 |
| DC968A-C | LT1952EGN-1, LTC3900CS8, LT4430ES6 Demo Board | Vin=36V-75V, Vout=12V @ 12A | $150.00 |
| DC968A-D | LT1952EGN-1, LTC3900CS8, LT4430ES6 Demo Board | Vin=36V-75V, Vout=28V @ 4A | $175.00 |
