LT6109 - 具基准和比较器的高端电流检测放大器
LT®6109 是一款完整的高端电流检测器件，具有一个精准的电流检测放大器、一个集成型电压基准和两个比较器。LT6109 可提供两种版本。LT6109-1 以相反的极性连接比较器，而 LT6109-2 则以相同极性连接比较器。此外，电流检测放大器和比较器输入和输出可直接获得。放大器增益和比较器跳变点由外部电阻器进行配置。漏极开路比较器输出实现了至其他系统组件的简易连接。
LT6109 的整体传播延迟仅为 1.4μs (典型值)，因而可对过流及欠流情况做出快速反应。1MHz 的带宽使 LT6109 能够用于诸如电机控制等关键应用中的误差检测。比较器的高门限准确度、再加上能够同时闭锁两个比较器，确保了 LT6109 捕获高速事件的能力。
LT6109 的技术规格针对 -40°C 至 125°C 的工作温度范围全面拟订，从而使其成为工业和汽车应用的合适之选。LT6109 采用小外形的 10 引脚 MSOP 封装。
特点- 电流检测放大器 －快速阶跃响应： 500ns －低失调电压： 125μV (最大值) －低增益误差： 2% (最大值)
- 内部 400mV 高精度基准
- 具复位功能的内部锁存比较器 －快速响应时间： 500ns －总门限误差：±1.25% (最大值) －两种比较器极性选项
- 宽电源范围： 2.7V 至 60V
- 电源电流： 550μA
- 低停机电流： 5μA (最大值)
- 规格在 -40°C 至 125°C 的温度范围
- 采用 10 引脚 MSOP 封装

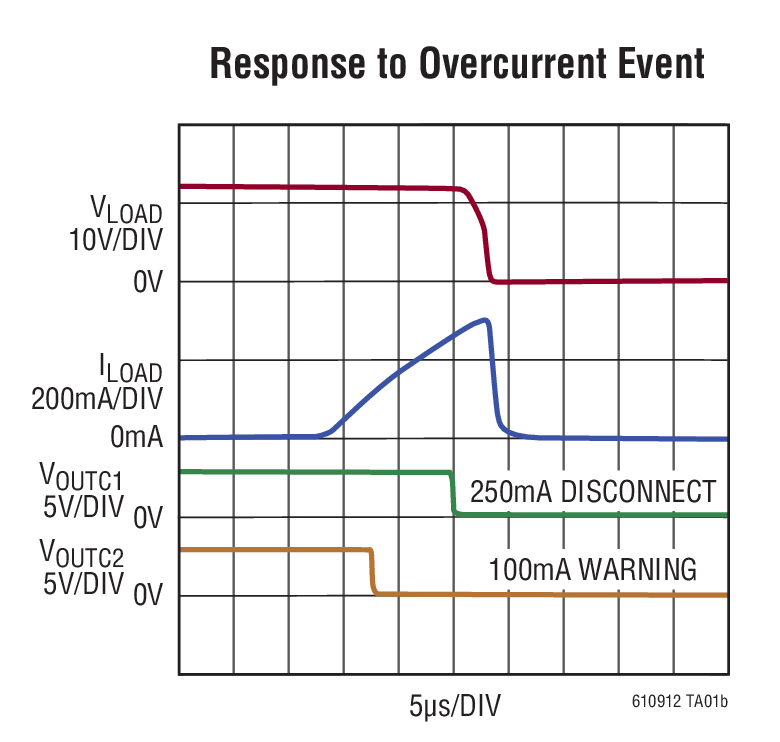

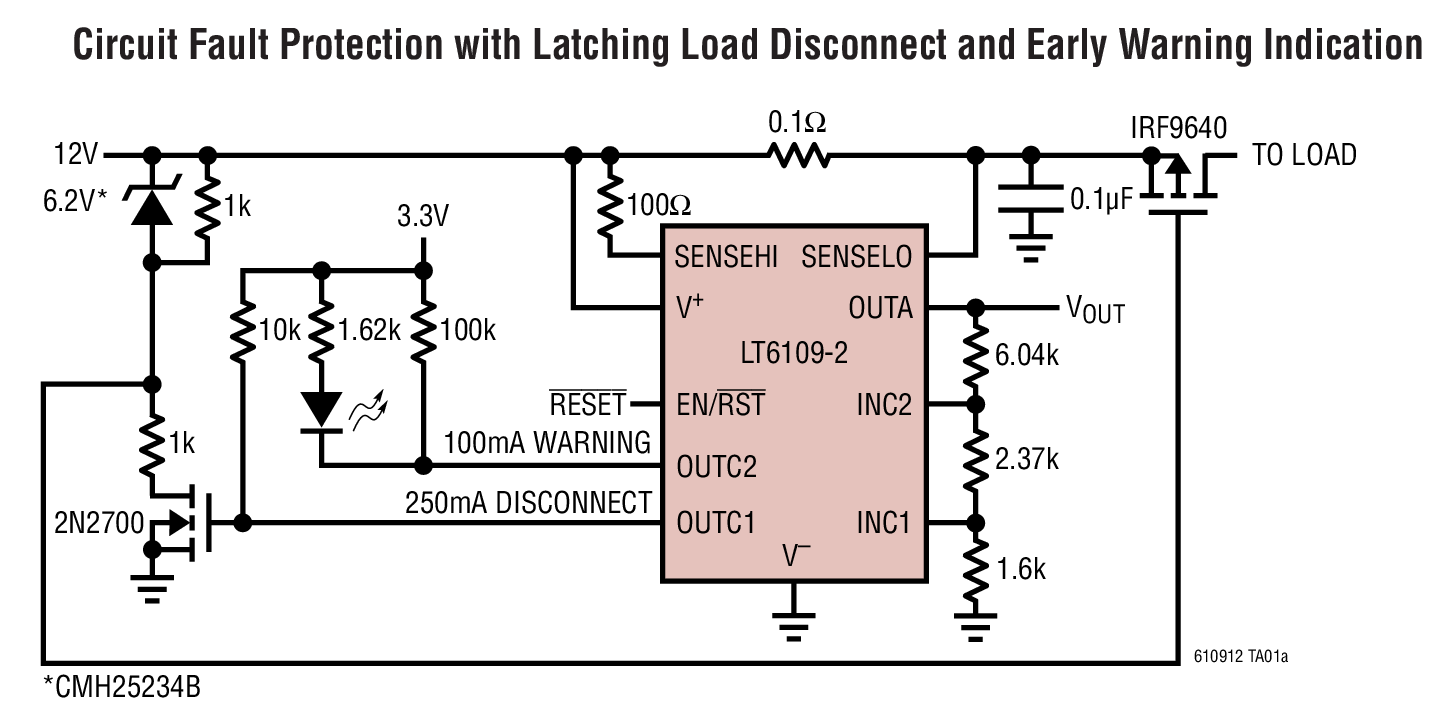

典型应用
 | 应用- 过流、欠流和故障检测
- 分流测量
- 电池监测
- 电机控制
- 汽车监视和控制
- 远端采样
- 工业控制
封装信息 |
Order Information 订购型号| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|
| LT6109AHMS-1#PBF | MS-10 | H | $3.25 | $2.34 |
| LT6109AHMS-1#TRPBF | MS-10 | H | | $2.40 |
| LT6109AHMS-2#PBF | MS-10 | H | $3.25 | $2.34 |
| LT6109AHMS-2#TRPBF | MS-10 | H | | $2.40 |
| LT6109AIMS-1#PBF | MS-10 | I | $2.91 | $2.09 |
| LT6109AIMS-1#TRPBF | MS-10 | I | | $2.15 |
| LT6109AIMS-2#PBF | MS-10 | I | $2.91 | $2.09 |
| LT6109AIMS-2#TRPBF | MS-10 | I | | $2.15 |
| LT6109HMS-1#PBF | MS-10 | H | $2.91 | $2.07 |
| LT6109HMS-1#TRPBF | MS-10 | H | | $2.13 |
| LT6109HMS-2#PBF | MS-10 | H | $2.91 | $2.07 |
| LT6109HMS-2#TRPBF | MS-10 | H | | $2.13 |
| LT6109IMS-1#PBF | MS-10 | I | $2.59 | $1.84 |
| LT6109IMS-1#TRPBF | MS-10 | I | | $1.90 |
| LT6109IMS-2#PBF | MS-10 | I | $2.59 | $1.84 |
| LT6109IMS-2#TRPBF | MS-10 | I | | $1.90 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|
| DC1659A-A | LT6109-1 | High Side Current Sense with Reference and Comparators | $50.00 |
| DC1659A-B | LT6109-2 | High Side Current Sense with Reference and Comparators | $50.00 |
