LT6234 - 60MHz、轨至轨输出、1.9nV/√Hz、1.2mA 运放系列

LT®6233 / LT6234 / LT6235 是单/双/四路低噪声、轨至轨输出、单位增益稳定的运算放大器,它们具有 1.9nV/√Hz 的噪声电压,每个放大器仅吸收 1.2mA 的电源电流。这些放大器把非常低噪声和电源电流与 60MHz 的增益带宽乘积、17V/us 的转换速率结合在一起,并针对低电源电压信号调节系统进行了优化。LT6233-10 是专门针对增益较高的应用而优化的单路放大器,可实现较高的增益带宽和转换速率。LT6233 和 LT6233-10 包括一个使能引脚,该引脚可被用来将电源电流减小至 10µA 以下。

该放大器系列具有一个摆动在任一电源轨的 50mV 之内的输出,以最大限度地增加低电源电压应用中的信号动态范围,并针对 3.3V、5V 和 ±5V 电源拟订了技术规格。每个放大器所具有的数值为 2.1 的 en ˙√ISUPPLY  乘积令其跻身噪声性能最佳的运算放大器之列。

LT6233 / LT6233-10 采用 6 引脚 SOT-23 封装,LT6234 双放大器则采用具有标准引脚配置的 8 引脚 SO 封装。为实现紧凑型电路布局,双放大器也采用纤巧型双列细间距无引线封装 (DFN)。LT6235 采用 16 引脚 SSOP 封装。

特点
  • 低噪声电压:1.9nV/√Hz
  • 低电源电流:1.2mA/放大器 (最大值)
  • 低失调电压:350µV (最大值)
  • 增益带宽乘积:       LT6233:60MHz;AV ≥ 1       LT6233-10:375MHz;AV ≥ 10
  • 宽电源电压范围:3V 至 12.6V
  • 轨至轨输出摆幅
  • 共模抑制比:115dB (典型值)
  • 输出电流:30mA
  • 工作温度范围:-40°C 至 85°C
  • LT6233 在停机模式中的电流为 10µA (最大值)
  • LT6233 / LT6233-10 采用扁平 (高度 1mm) ThinSOTTM 封装
  • 双 LT6234 集成在一个 8 引脚 SO 封装和纤巧型 DFN 封装内
  • LT6235 采用 16 引脚 SSOP 封装
典型应用

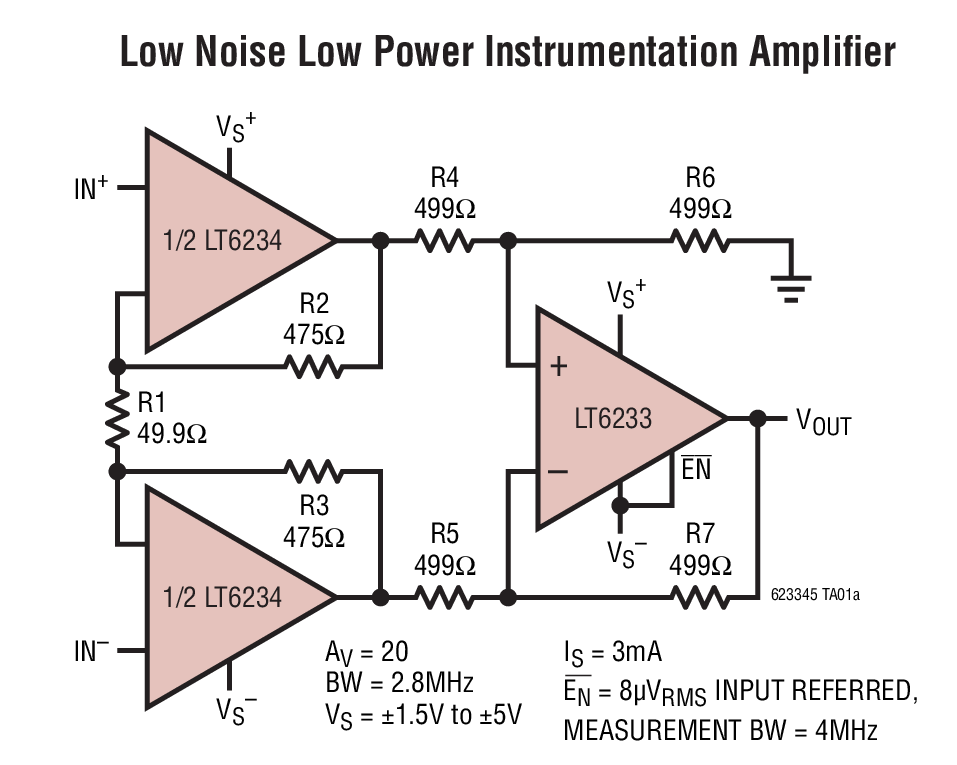

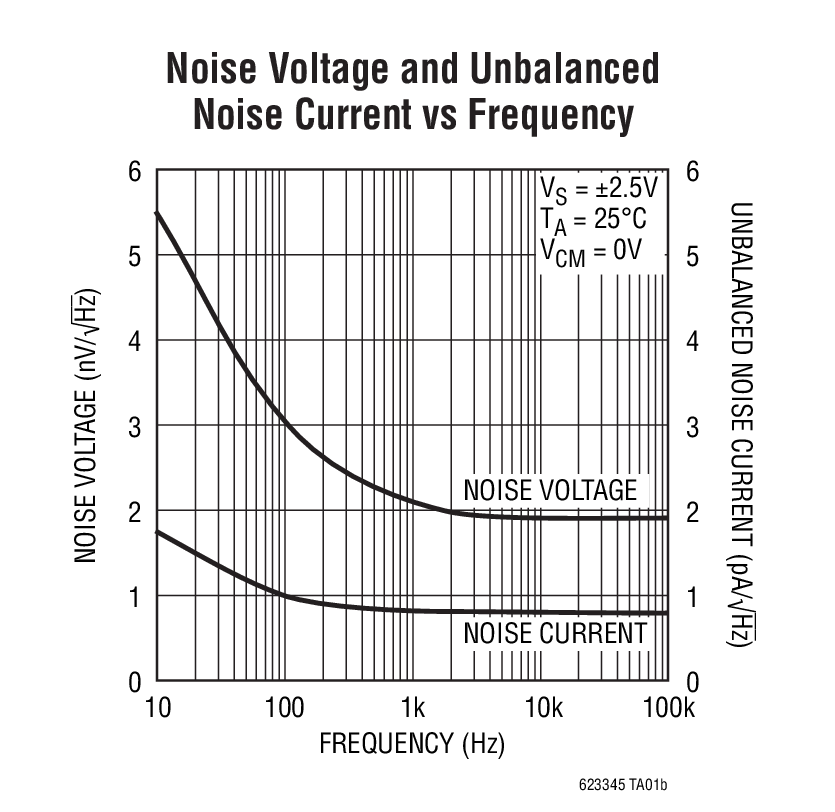

LT6234 Typical Application
LT6234 Typical Application
应用
  • 超声放大器
  • 低噪声、低功率信号处理
  • 有源滤波器
  • 驱动 A/D 转换器
  • 轨至轨缓冲器放大器
封装信息

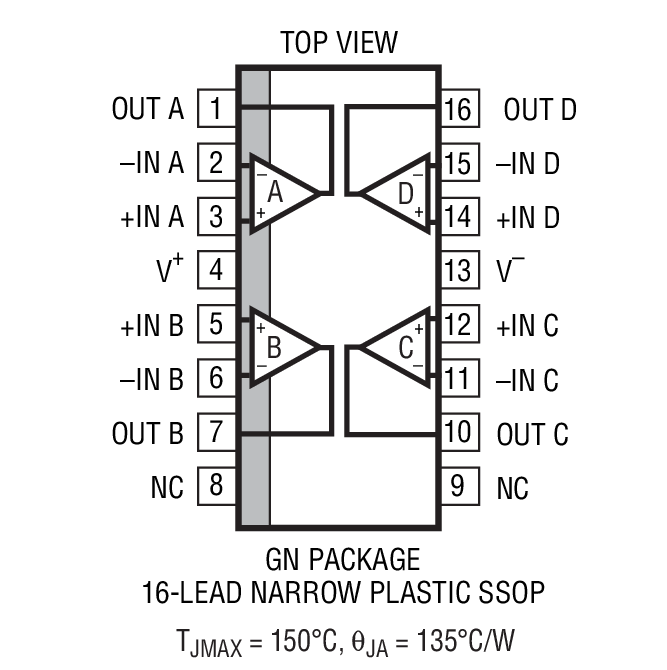

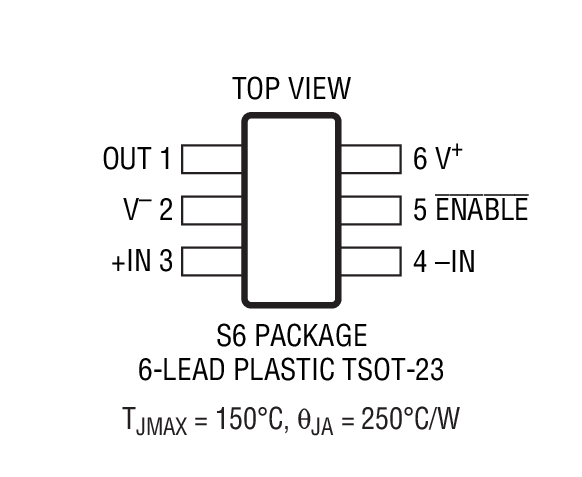

LT6234 Package Drawing

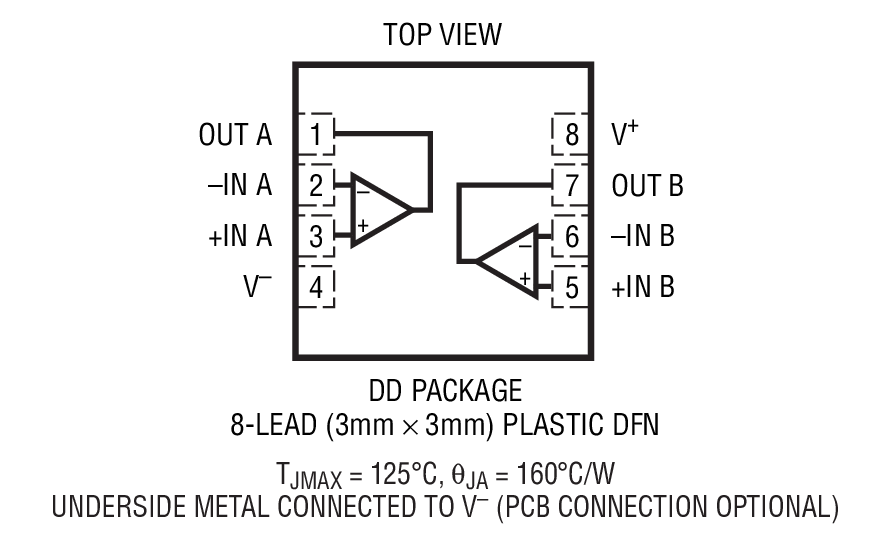

LT6234 Package Drawing

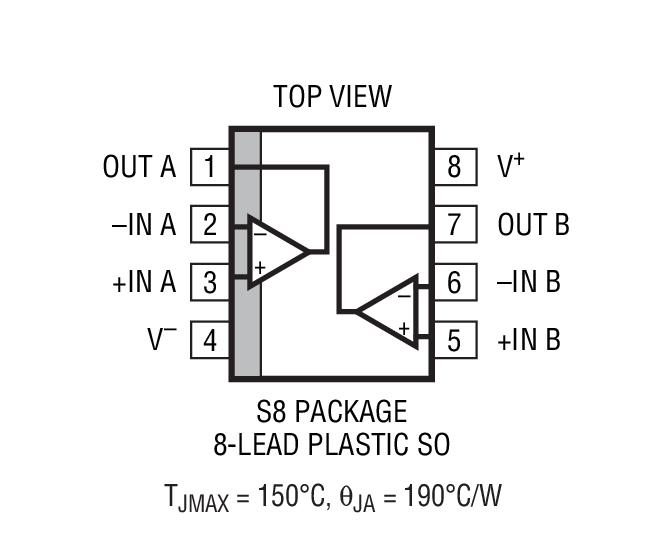

LT6234 Package Drawing
LT6234 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT6234CDD#PBF3x3 DFN-8C$3.75$2.60
LT6234CDD#TRPBF3x3 DFN-8C$2.66
LT6234CS8#PBFSO-8C$3.48$2.45
LT6234CS8#TRPBFSO-8C$2.51
LT6234IDD#PBF3x3 DFN-8I$4.20$2.95
LT6234IDD#TRPBF3x3 DFN-8I$3.01
LT6234IS8#PBFSO-8I$4.02$2.80
LT6234IS8#TRPBFSO-8I$2.86
