LT6237 - 轨至轨输出、215MHz、1.1nV/√Hz 运算放大器 / SAR ADC 驱动器

LT®6236 / LT6237 / LT6238 是单路 / 双路 / 四路低噪声、轨至轨输出运算放大器,具有 1.1nV/√Hz 的输入参考噪声电压密度,且每个放大器仅吸收 3.5mA 的电源电流。这些放大器将非常低的噪声和电源电流与一个 215MHz 的增益带宽乘积和一个 70V/μs 的转换速率组合在一起。低噪声、快速稳定时间和低失调电压使该放大器非常适合驱动低噪声、高速 SAR ADC。LT6236 具有一种停机功能,可用于把电源电流减小至 10μA 以下。

该放大器系列具有一个可在任一电源轨的 50mV 之内摆动的输出,旨在最大限度地拓宽低电源应用中的信号动态范围,并且规格在 3.3V、5V和 ±5V 电源。

LT6236 / LT6237 / LT6238 是 LT6230 / LT6231 / LT6232 的升级产品,可提供相似的性能并降低了 100kHz 以上的宽带噪声。

特点
  • 低噪声:1.1nV/√Hz
  • 低电源电流:每个放大器的最大电源电流为 3.5mA
  • 低失调电压:350μV (最大值)
  • 快速稳定时间:570ns (至 18 位、2VP-P 输出)
  • 低失真:在 2kHz 时 THD = –116.8dB
  • 宽电源范围:3V 至 12.6V
  • 轨至轨输出摆幅
  • 215MHz 增益带宽乘积
  • 规定温度范围:–40°C 至 125°C
  • LT6236 停机电流至 10μA (最大值)
  • LT6236 采用扁平 (高度仅 1mm) ThinSOTTM 封装
  • 双通道器件 LT6237 采用 3mm x 3mm 8 引线 DFN 封装和 8 引线 MSOP 封装
  • LT6238 采用 16 引线 SSOP 封装
典型应用

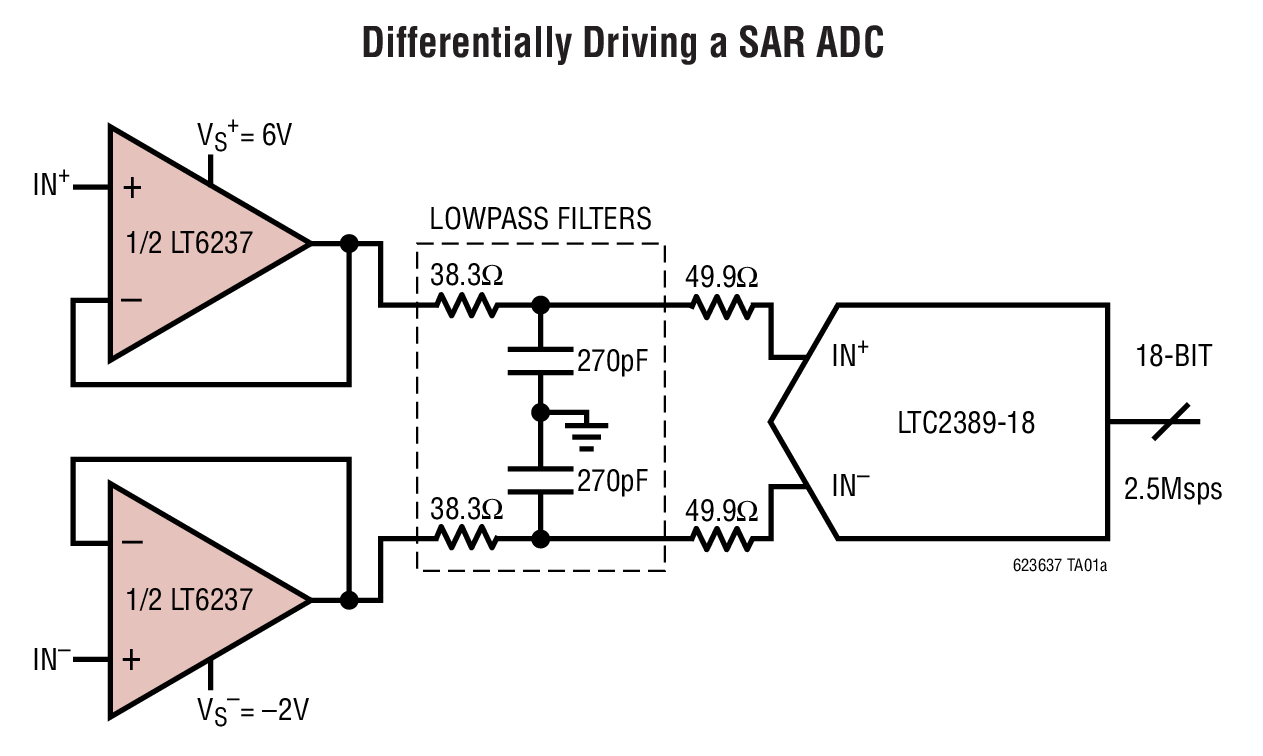

LT6237 Typical Application

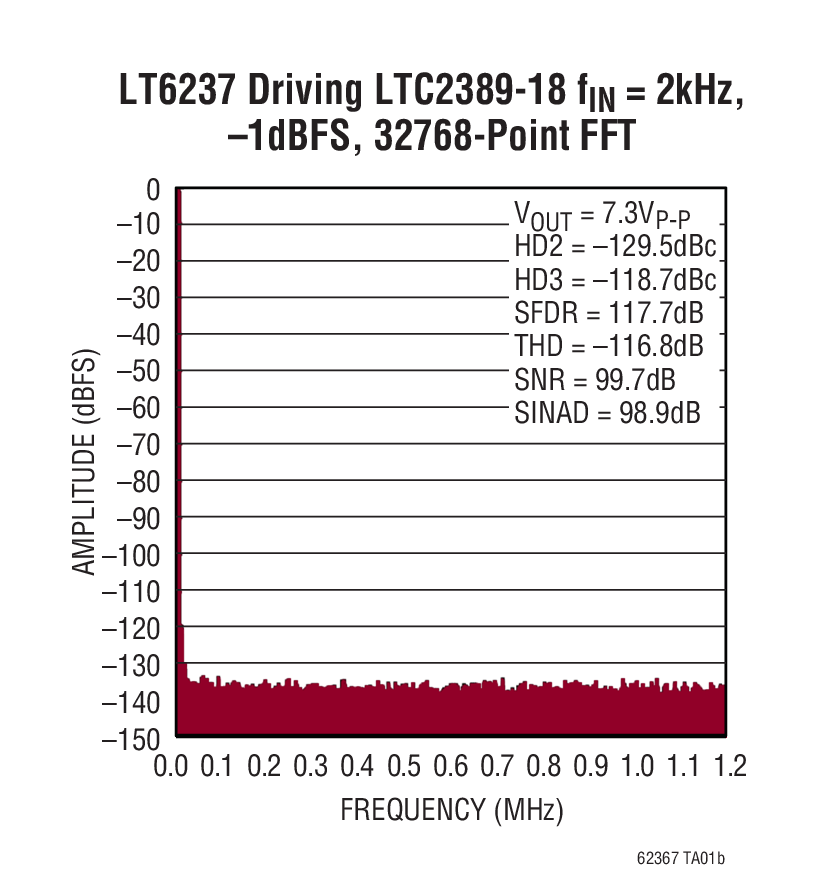

LT6237 Typical Application
应用
  • 16 位和 18 位 SAR ADC 驱动器
  • 有源滤波器
  • 低噪声、低功率信号处理
封装信息

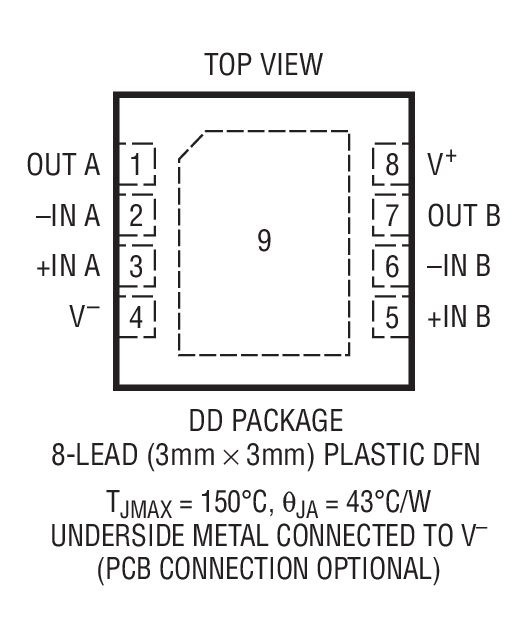

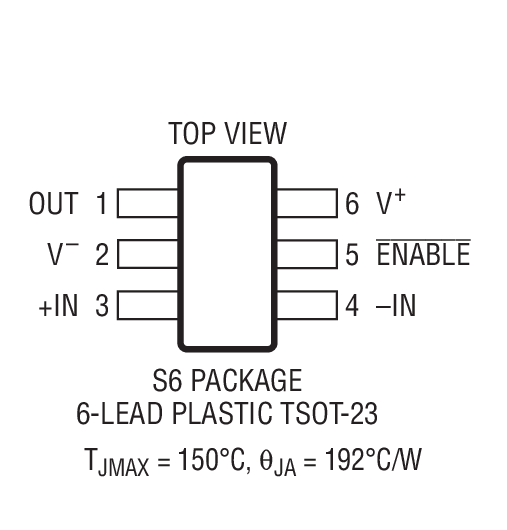

LT6237 Package Drawing

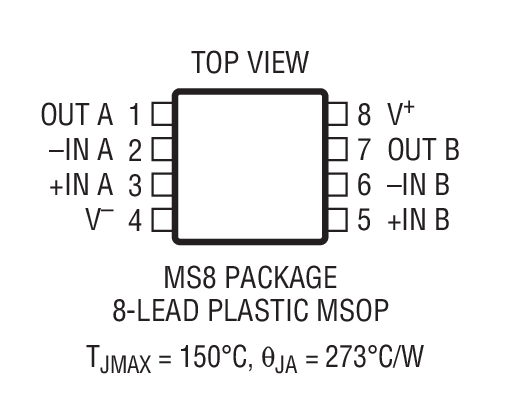

LT6237 Package Drawing
LT6237 Package Drawing

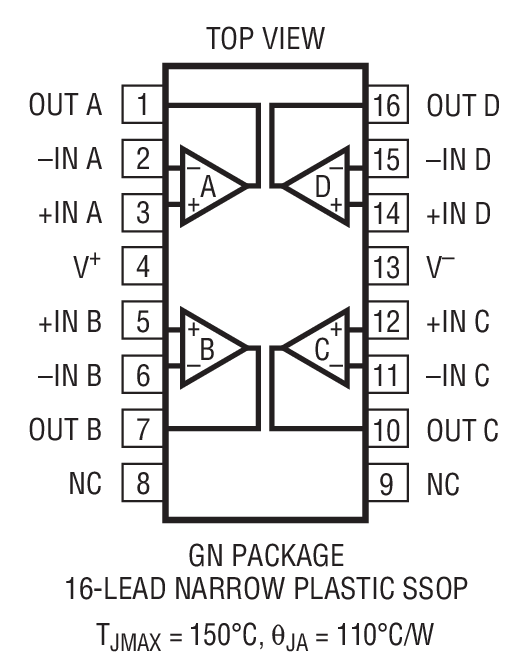

LT6237 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT6237CDD#PBF3x3 DFN-8C$2.77$1.95
LT6237CDD#TRPBF3x3 DFN-8C$2.01
LT6237CMS8#PBFMS-8C$2.77$1.95
LT6237CMS8#TRPBFMS-8C$2.01
LT6237HDD#PBF3x3 DFN-8H$3.69$2.59
LT6237HDD#TRPBF3x3 DFN-8H$2.65
LT6237HMS8#PBFMS-8C$3.69$2.59
LT6237HMS8#TRPBFMS-8C$2.65
LT6237IDD#PBF3x3 DFN-8I$3.21$2.25
LT6237IDD#TRPBF3x3 DFN-8I$2.31
LT6237IMS8#PBFMS-8I$3.21$2.25
LT6237IMS8#TRPBFMS-8I$2.31
演示电路板
器件型号描述价格
DC2402ALT6237 ADC Driver Board | Driver for LTC2387 family, Input Frequencies up to 8kHz$25.00
