LT8612 - 具 3μA 静态电流的 42V、6A 同步降压型稳压器

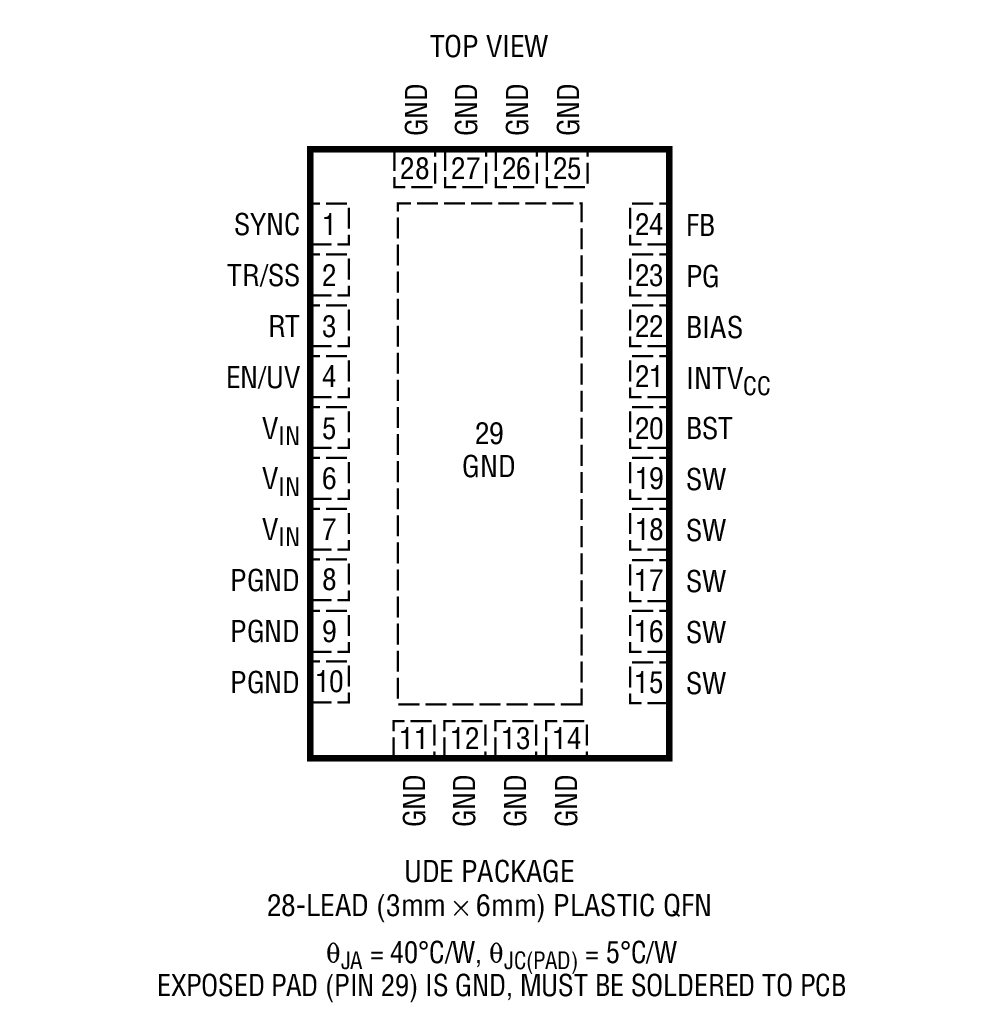

LT®8612 是一款紧凑、高效率、高速、同步、单片式、降压型开关稳压器，仅消耗 3μA 的静态电流。该器件集成了上管和下管以及所有必要的电路，以最大限度地降低增设外部组件的需要。低纹波突发模式操作可在非常低的输出电流条件下实现高效率，同时保持输出纹波低于 10mVP-P。一个 SYNC 引脚用于实现至外部时钟的同步。内部补偿和峰值电流模式拓扑允许使用小型电感器，并实现快速瞬态响应和优良的环路稳定性。EN/UV 引脚具有一个准确的 1V 门限，并可用于设置 VIN 欠压闭锁或关断 LT8612 以将输入电源电流减小至 1μA。TR/SS 引脚上的一个电容器负责设置启动期间的输出电压斜坡上升速率。当 VOUT 位于编程输出电压的 ±9% 以内及出现故障情况时，PG 标记将发出指示信号。LT8612 采用小外形 3mm x 6mm 28 引脚 QFN 封装，具有用于实现低热阻的裸露衬垫。
特点

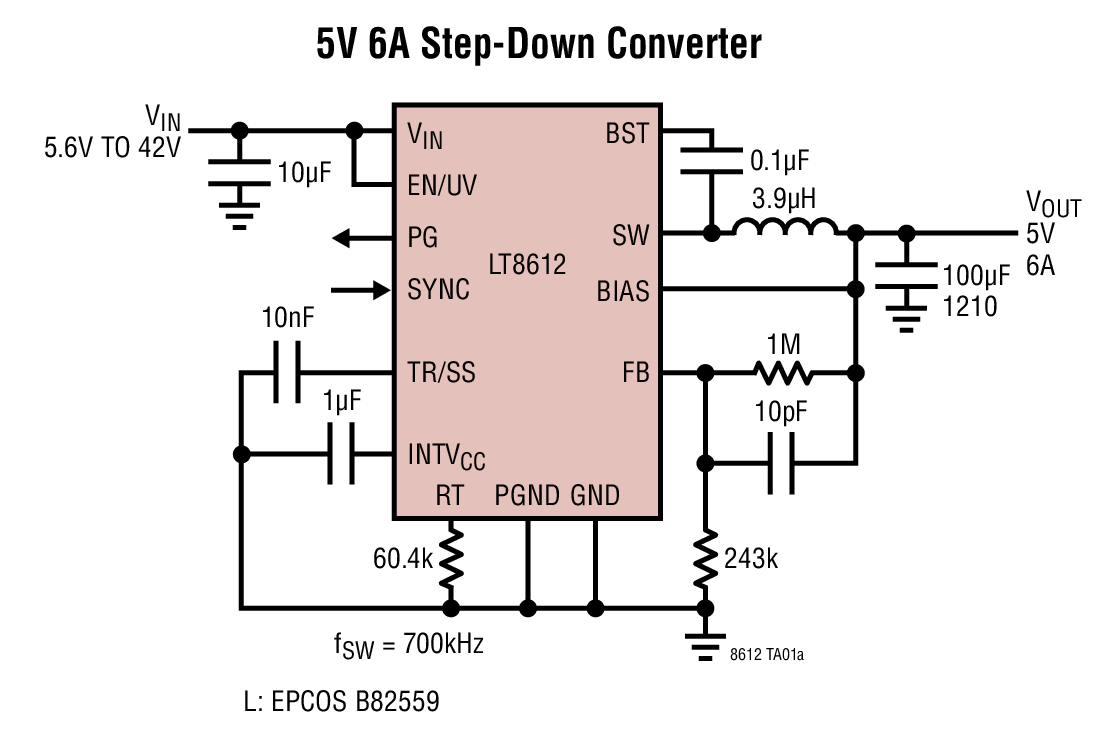

典型应用  | 应用
封装信息 |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LT8612EUDE#PBF | 3x6 QFN-28 | E | $7.07 | $4.95 |
| LT8612EUDE#TRPBF | 3x6 QFN-28 | E | $5.01 | |
| LT8612IUDE#PBF | 3x6 QFN-28 | I | $7.79 | $5.45 |
| LT8612IUDE#TRPBF | 3x6 QFN-28 | I | $5.51 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC2010A | LT8612 Demo Circuit | 5.8V ≤ VIN ≤ 42V, Vout = 5V @ 6A | $150.00 |
| DC2132A | 24V 3A Constant Voltage, Constant Current Bench Supply Featuring LT3081, LT8612, LT3092 | $200.00 |
