LT8620 - 具 2.5μA 静态电流的 65V、2A 同步降压型稳压器

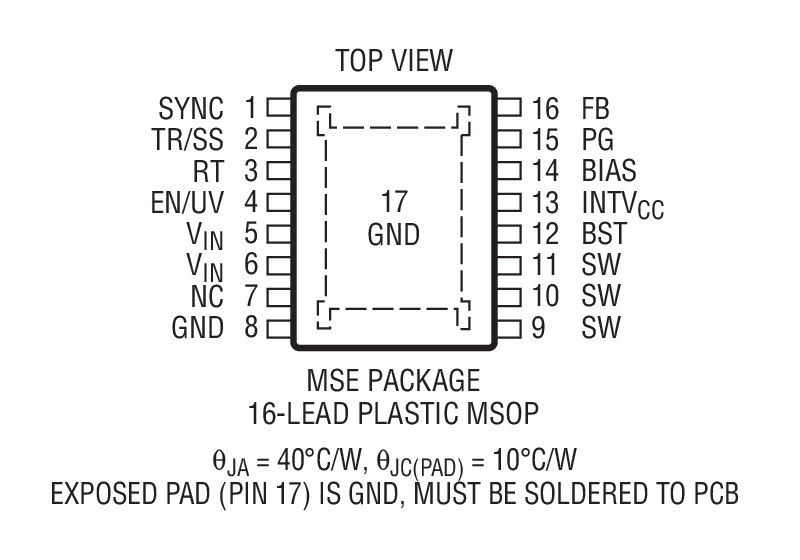

LT®8620 是一款紧凑、高效率、高速、同步、单片式、降压型开关稳压器，其可接受高达 65V 的宽输入电压范围，并且仅消耗 2.5μA 的静态电流。该器件集成了上管和下管电源开关以及所有必要的电路，以最大限度地降低增设外部组件的需要。低纹波突发模式操作可在非常低的输出电流条件下实现高效率，同时保持输出纹波低于 10mVP-P。一个 SYNC 引脚用于实现至外部时钟的同步。内部补偿和峰值电流模式拓扑允许使用小型电感器，并实现快速瞬态响应和优良的环路稳定性。EN/UV 引脚具有一个准确的 1V 门限，并可用于设置 VIN 欠压闭锁或关断 LT8620 以将输入电源电流减小至 1μA。TR/SS 引脚上的一个电容器负责设置启动期间的输出电压斜坡上升速率。当 VOUT 位于编程输出电压的 ±9% 以内及出现故障情况时，PG 标记将发出指示信号。LT8620 采用小外形 16 引脚 MSOP 封装和 3mm x 5mm QFN 封装，具有用于实现低热阻的裸露衬垫。

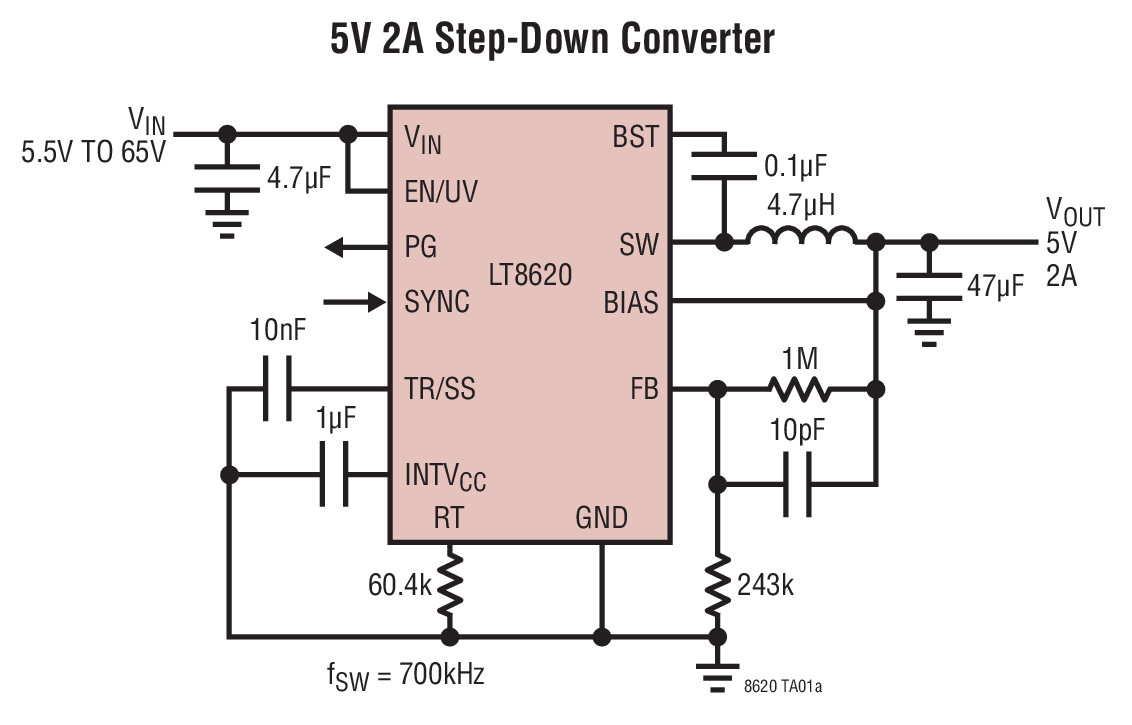

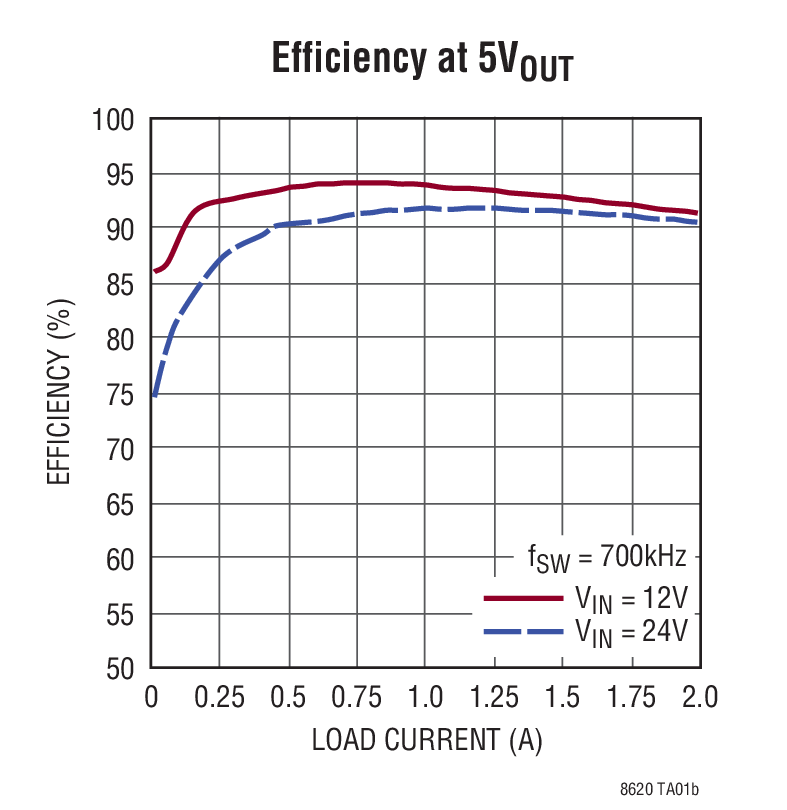

特点 宽输入电压范围：3.4V 至 65V 超低静态电流突发模式 (Burst Mode®) 操作：          2.5μA IQ (调节 12VIN 至 3.3VOUT)          输出纹波 < 10mVP-P 高效率同步操作：          94% 效率 (在 1A，从 12VIN 产生 5VOUT)          92% 效率 (在 1A，从 12VIN 产生 3.3VOUT) 快速最小脉宽时间：30ns 在所有条件下均可提供低压差：250mV (在 1A) 在过载情况下可安全地承受电感器饱和 低 EMI 可调及可同步频率范围：200kHz 至 2.2MHz 准确的 1V 使能引脚门限 内部补偿 输出软起动和跟踪 小外形的耐热性能增强型 16引脚 MSOP 封装和 24 引脚3mm x 5mm QFN 封装 典型应用

应用 汽车和工业电源 通用降压 GSM 电源 封装信息

演示电路板
