LTC2158-14 - 双通道、14 位、310Msps ADC

LTC®2158-14 是一款双通道、同时采样 310Msps、14 位 A/D 转换器,专为对高频、宽动态范围信号进行数字化处理而设计。该器件非常适合要求苛刻的通信应用,其 AC 性能包括 68.8dB SNR 和 88dB 无寄生动态范围 (SFDR)。1.25GHz 输入带宽允许 ADC 以优良性能对高频进行欠采样。延迟仅为 6 个时钟周期。

DC 规格包括整个温度范围内的 ±1.2LSB INL (典型值)、±0.35LSB DNL (典型值) 和无漏失码。转换噪声为 2.11LSBRMS。

数字输出为双倍数据速率 (DDR) LVDS。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

特点
  • 68.8dBFS SNR
  • 88dB SFDR
  • 低功率:724mW (总值)
  • 单 1.8V 电源
  • DDR LVDS 输出
  • 易于驱动的 1.32VP-P 输入范围
  • 1.25GHz 满功率带宽采样及保持 (S/H)
  • 可任选的时钟占空比稳定器
  • 低功率睡眠和打盹模式
  • 用于配置的串行 SPI 端口
  • 引脚与 12 位器件版本相兼容
  • 64 引脚 (9mm x 9mm) QFN 封装

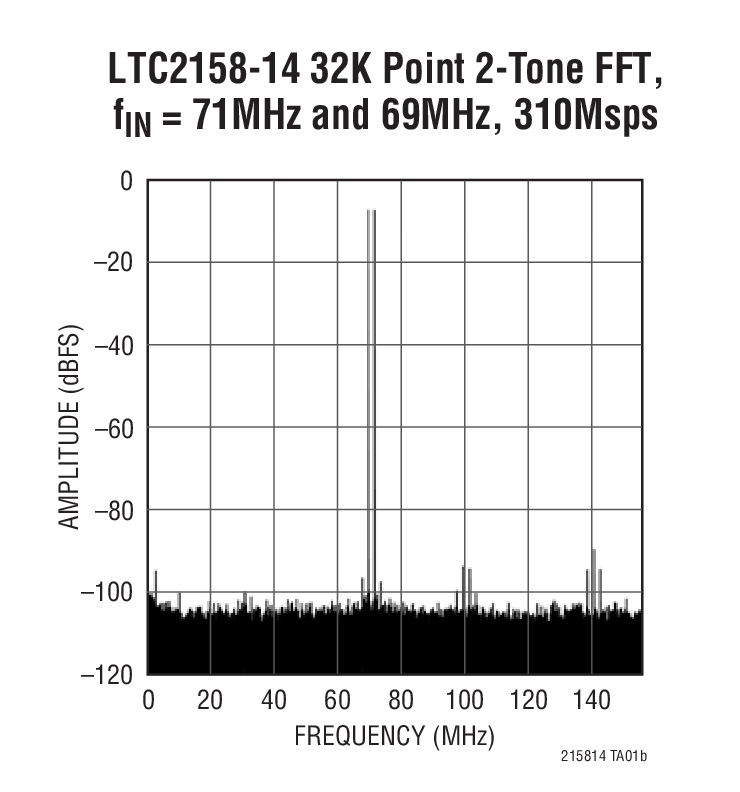

典型应用

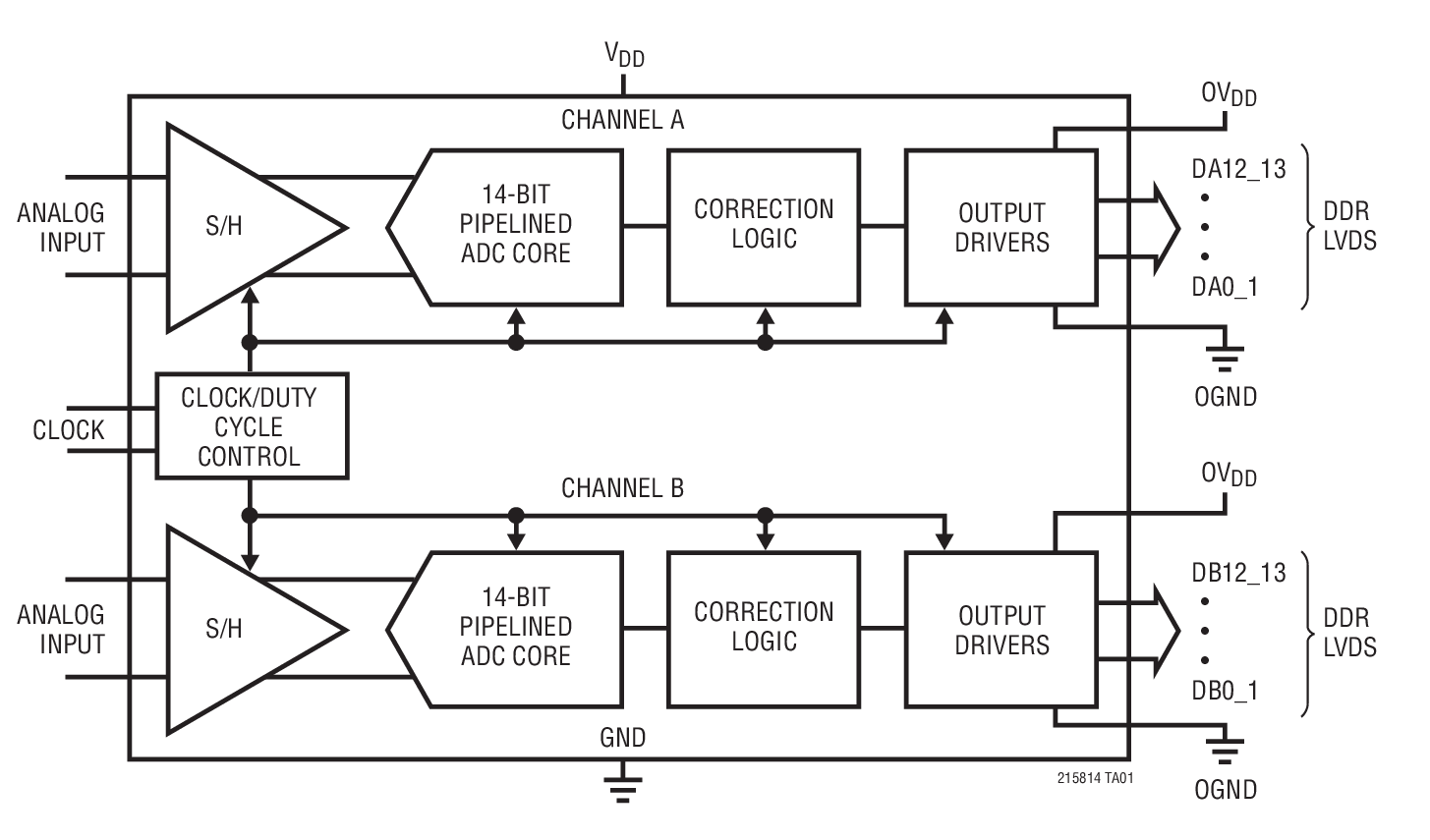

LTC2158-14 Typical Application
LTC2158-14 Typical Application
应用
  • 通信
  • 蜂窝基站
  • 软件定义无线电
  • 医学成像
  • 高分辨率视频
  • 测试和测量仪器
封装信息

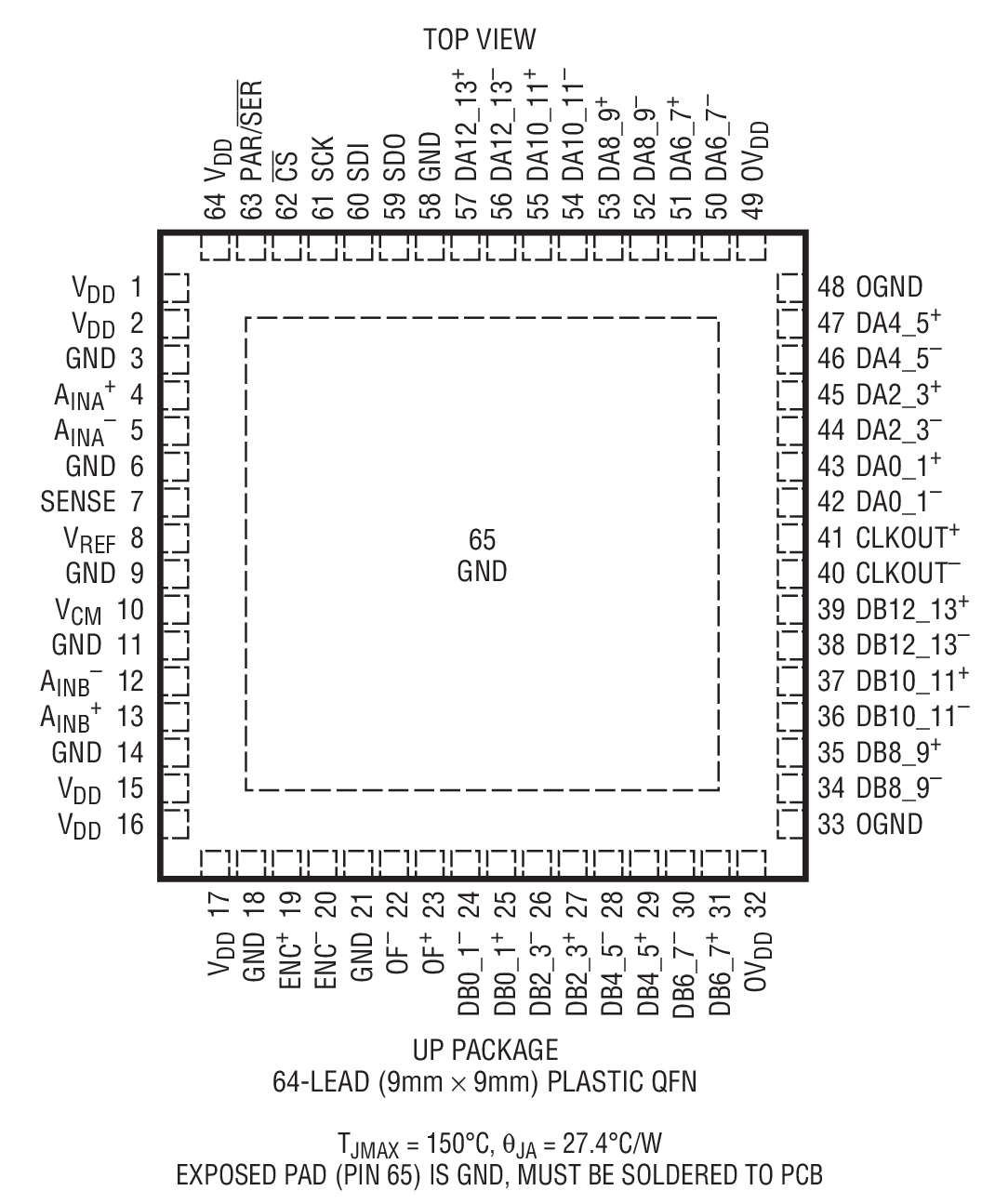

LTC2158-14 Package Drawing
Order Information 订购型号
