LTC2323-16 - 宽输入共模范围的双通道、16 位、5Msps 差分输入 ADC
LTC®2323-16 是一款低噪声、高速、双通道 16 位逐次逼近型寄存器 (SAR) ADC，其具有差分输入和宽输入共模范围。LTC2323-16 采用单 3.3V 或 5V 工作电源，具有一个 8VP-P 的差分输入范围，从而使其非常适合于那些要求宽动态范围和高共模抑制的应用。LTC2323-16 实现了 ±4LSB INL (典型值)、无漏失码 (在 16 位) 和 81dB SNR。
LTC2323-16 具有一个内置的低漂移 (20ppm/ºC 最大值) 2.048V 或 4.096V 温度补偿型基准。另外，LTC2323-16 还具有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。每通道 5Msps 的高吞吐速率和单周期延迟特性使 LTC2323-16 成为众多高速应用的理想选择。LTC2323-16 每个通道仅消耗 40mW 的功率，并提供了打盹和睡眠模式以将功耗降低至 5μW，从而达到在待用期间进一步省电的目的。
特点- 5Msps 吞吐速率
- ±4LSB INL (典型值)
- 保证 16 位，无漏失码
- 8VP-P 差分输入和宽输入共模范围
- 在 fIN = 2MHz 时的 SNR 典型值为 81dB
- 在 fIN = 2MHz 时的 THD 典型值为 –85dB
- 保证运作至 125ºC
- 单 3.3V 或 5V 电源
- 低漂移 (20ppm/ºC 最大值) 2.048V 或 4.096V 内部基准
- 1.8V 至 2.5V I/O 电压
- CMOS 或 LVDS SPI 兼容型串行 I/O
- 功率耗散：每个通道为 40mW (典型值)
- 小外形 28 引脚 (4mm x 5mm) QFN 封装

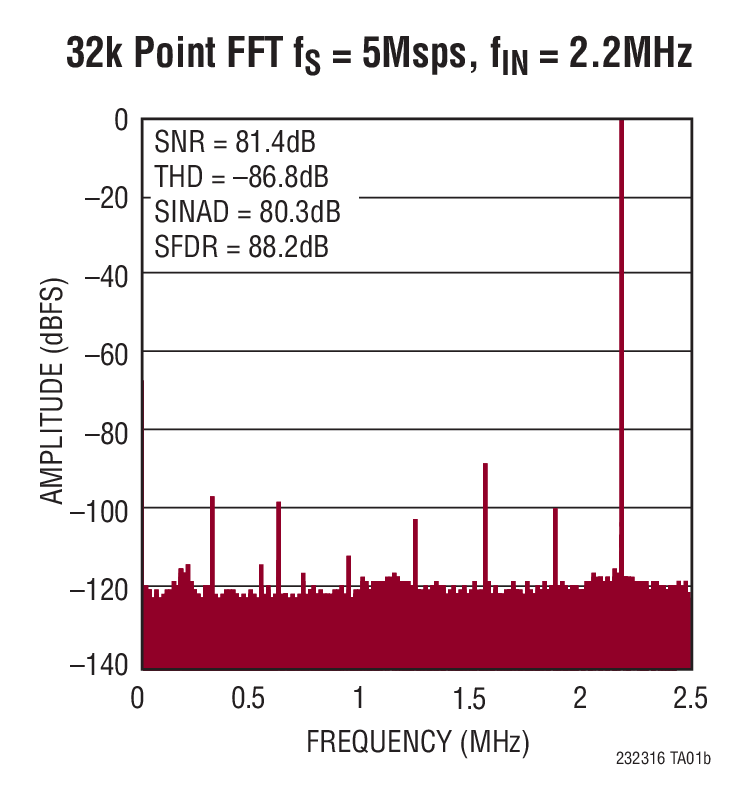

典型应用
 | 应用- 高速数据采集系统
- 通信
- 远程数据采集
- 成像
- 光网络
- 汽车
- 多相电机控制

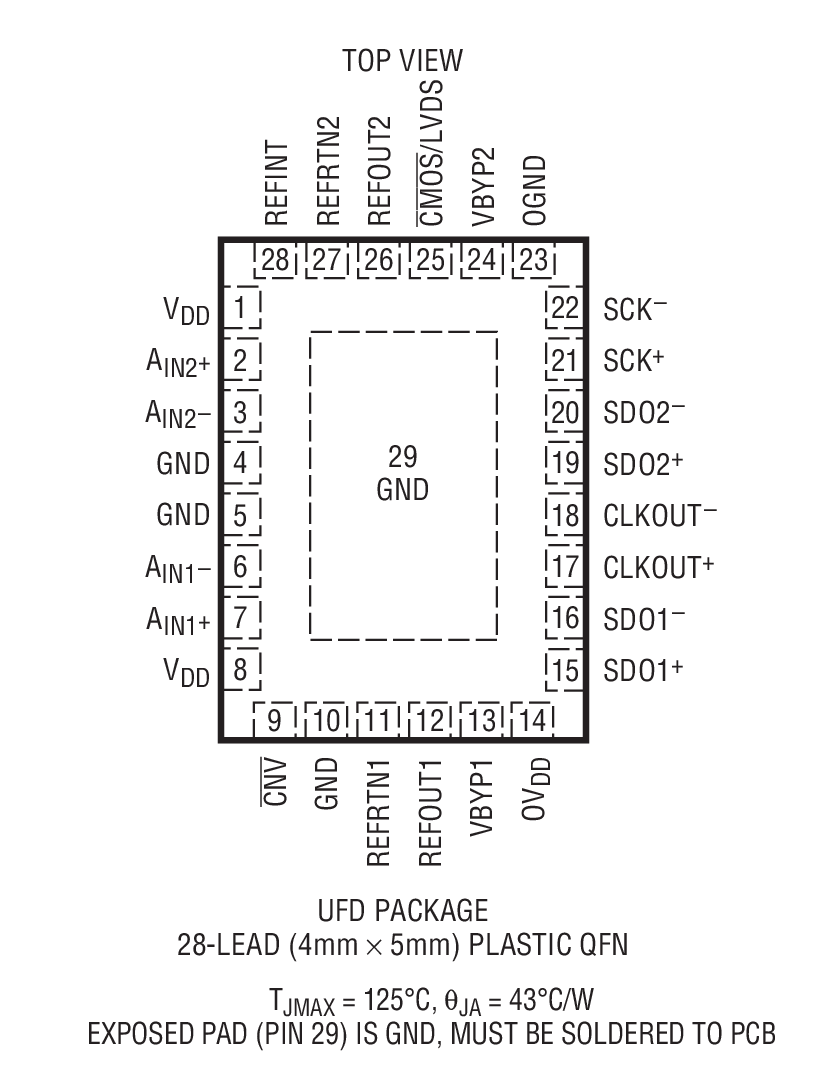

封装信息 |
Order Information 订购型号| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|
| LTC2323CUFD-16#PBF | 4x5 QFN-28 | C | $19.93 | $13.95 |
| LTC2323CUFD-16#TRPBF | 4x5 QFN-28 | C | $19.99 | $14.01 |
| LTC2323HUFD-16#PBF | 4x5 QFN-28 | H | $23.57 | $16.50 |
| LTC2323HUFD-16#TRPBF | 4x5 QFN-28 | H | $23.63 | $16.56 |
| LTC2323IUFD-16#PBF | 4x5 QFN-28 | I | $21.36 | $14.95 |
| LTC2323IUFD-16#TRPBF | 4x5 QFN-28 | I | $21.42 | $15.01 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|
| DC1996A-A | LTC2323-16 Demo Board | Dual, 16-Bit, 5Msps True Differential Input Serial SAR ADC (Req. DC890) | $50.00 |
Companion Boards| 器件型号 | 描述 | 价格 |
|---|
| DC890B | USB Data Acquisition Controller, for PScope Evaluation Kits (up to 250Mbps, CMOS/LVDS) | $300.00 |
