LTC2373-16 - 具 96dB SNR 的 16 位、1Msps、8 通道 SAR ADC

LTC®2373-16 是一款低噪声、高速、8通道 16 位逐次逼近型寄存器 (SAR) ADC。LTC2373-16 采用单 5V 工作电源,具有一个高度可配置的低串扰 8 通道输入多路复用器,可支持全差分、伪差分单极和伪差分双极模拟输入范围。LTC2373-16 在所有输入范围内均实现了 ±1LSB INL (最大值)、无漏失码 (在 16 位) 和 96dB (全差分) / 93.4dB (伪差分) SNR (典型值)。

LTC2373-16 具有一个内置低漂移 (20ppm/°C 最大值) 2.048V 温度补偿型基准和一个可进行单触发的基准缓冲器。另外,LTC2373-16 还具有一个可支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口,通过该接口可以设置一个深度为 16 的排序器。一个内部振荡器负责设定转换时间,从而缓解了外部定时方面的考虑。LTC2373-16 的功耗仅为 40mW 并在转换操作之间自动进入打盹模式,从而减低了随采样速率而调节的功率耗散。此外,还提供了一种睡眠模式以把 LTC2373-16 的功耗降低至 300μW,旨在进一步减少待用期间的功率损耗。

特点
  • 1Msps 吞吐速率
  • 16 位分辨率,无漏失码
  • 具可选输入范围的 8 通道多路复用器          全差分 (±4.096V)          伪差分单极 (0V 至 4.096V)           伪差分双极 (±2.048V)
  • INL:±1LSB (最大值)
  • SNR:在 fIN = 1kHz 时的典型值为 96dB (全差分) / 93.4dB (伪差分)
  • THD:在 fIN = 1kHz 时的典型值为 -110dB
  • 可编程排序器
  • 可选的数字增益压缩
  • 具有 1.8V 至 5V I/O 电压的单 5V 电源
  • SPI 兼容型串行 I/O
  • 内置 2.048V 基准和基准缓冲器
  • 无流水线延迟,无周期延迟
  • 功率耗散:40mW (典型值)
  • 保证运作至 125°C
  • 32 引脚 5mm x 5mm QFN 封装

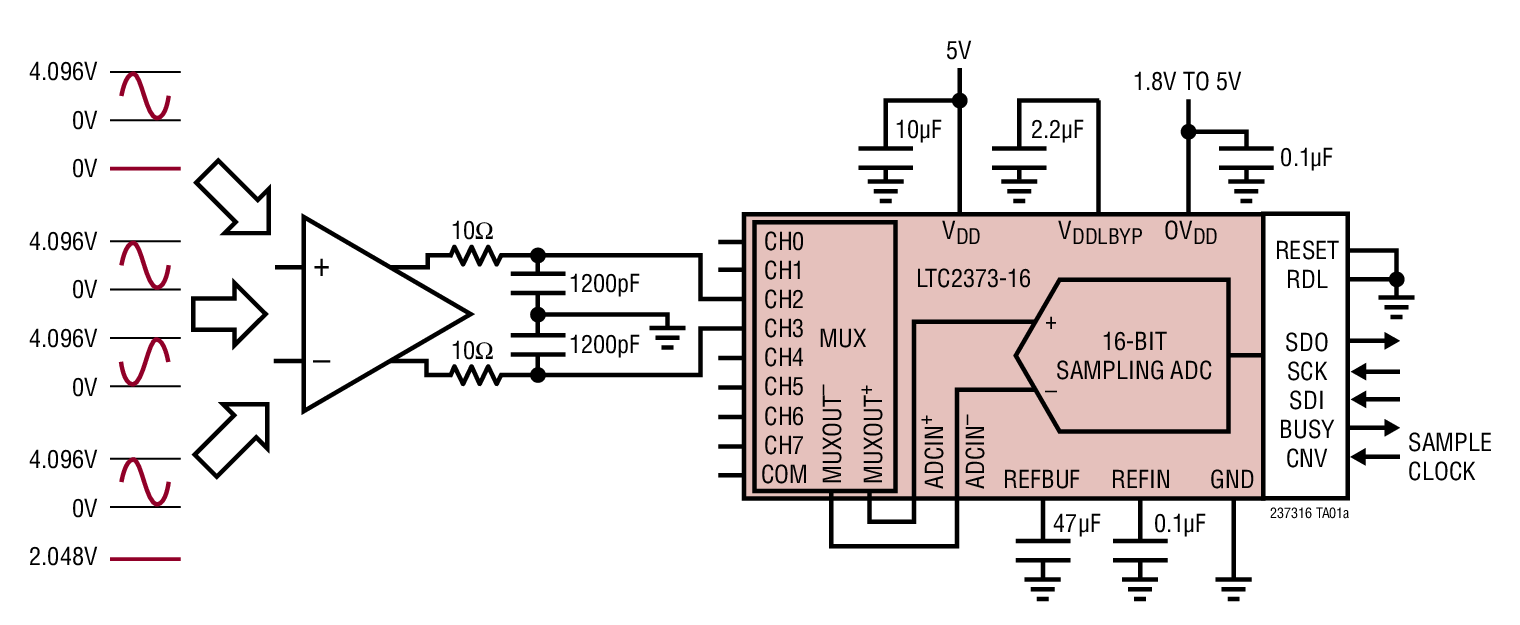

典型应用
LTC2373-16 Typical Application
LTC2373-16 Typical Application
应用
  • 可编程逻辑控制器
  • 工业过程控制
  • 高速数据采集
  • 便携式或紧凑型仪表
  • ATE (自动测试设备)

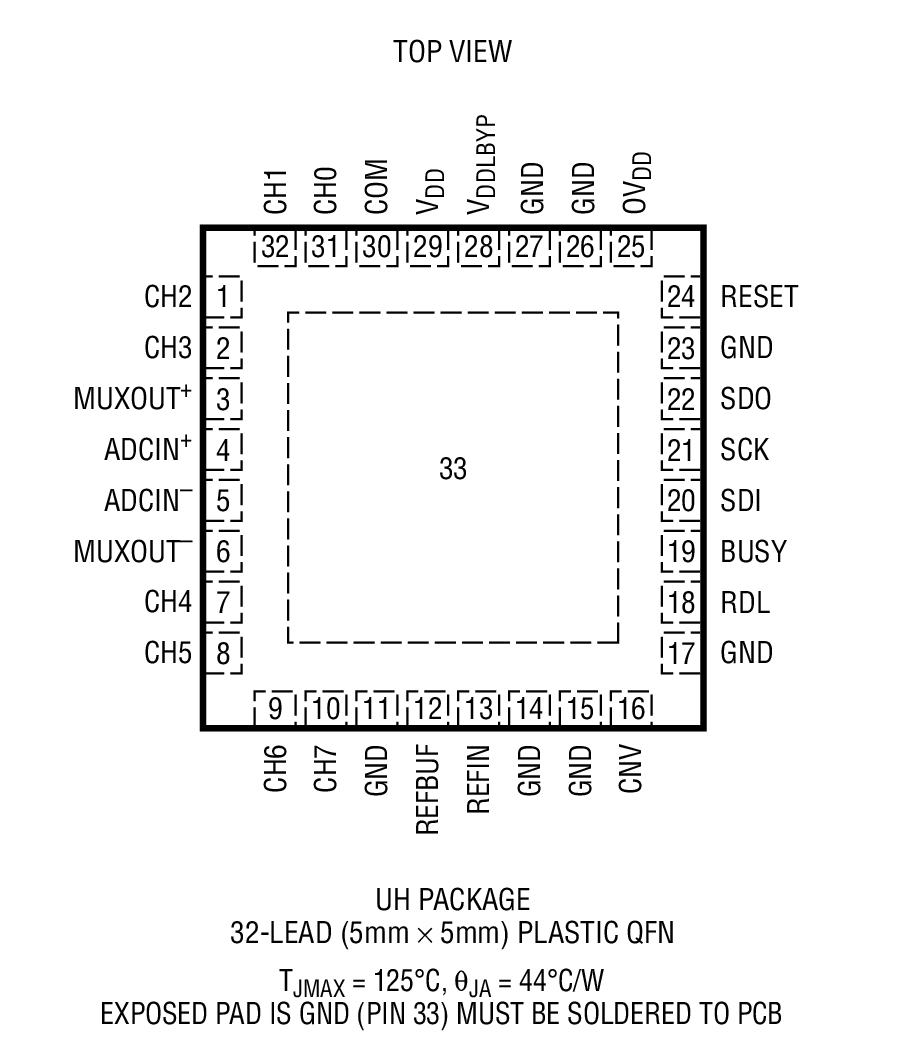

封装信息
LTC2373-16 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC2373CUH-16#PBF5x5 QFN-32C$18.50$12.95
LTC2373CUH-16#TRPBF5x5 QFN-32C$18.56$13.01
LTC2373HUH-16#PBF5x5 QFN-32H$24.47$17.13
LTC2373HUH-16#TRPBF5x5 QFN-32H$24.53$17.19
LTC2373IUH-16#PBF5x5 QFN-32I$21.28$14.89
LTC2373IUH-16#TRPBF5x5 QFN-32I$21.34$14.95
演示电路板
器件型号描述价格
DC2071A-DLTC2373-16 Demo Board | 16-Bit, 1Msps, 8-Channel SAR ADC with 96dB SNR (req DC590, DC2026 or DC890)$150.00
Companion Boards
器件型号描述价格
DC2026CLinduino One Isolated USB Demo Board: An Arduino- and QuikEval-Compatible Code Development Platform$75.00
DC590BIsolated USB Serial Controller for Linear Technology QuikEval-Compatible Demo Boards$50.00
DC890BUSB Data Acquisition Controller, for PScope Evaluation Kits (up to 250Mbps, CMOS/LVDS)$300.00
