LTC2450 - 易于使用的超纤巧型 16 位 ΔΣ ADC
LTC®2450 是一款超纤巧型16位模数转换器。LTC2450 采用 2.7V 至 5.5V 单电源，接受一个单端模拟输入电压，并通过一个 SPI 接口进行通信。它包括一个集成振荡器，不需要任何外部组件。该器件采用一个 ΔΣ 型调制器作为转换器的核心部件，并提供了适合于多路转换应用的单周期稳定时间。该转换器采用 6 引脚、2mm x 2mm DFN 封装。内部振荡器无需任何外部组件。LTC2450 包括一个专有的输入采样电路，该电路可将平均输入采样电流减小几个数量级。 LTC2450 每秒能够执行多达 30 次转换操作，而且，由于过采样比非常大，因而具有极为宽松的抗混叠要求。LTC2450 采用了对用户而言是透明的连续内部偏移和全标度校准算法，从而在整个时间和工作温度范围内确保了准确度。该转换器将其电源电压用作基准电压，而且单端、轨至轨输入电压范围从 GND 延伸至 VCC 。 在执行完一次转换之后，LTC2450 能够自动地进入睡眠模式，并将其电流消耗降至 200nA 以下。如果用户每秒对ADC 进行一次采样，则在采用一个 2.7V 电源的情况下，LTC2450 的平均功耗低于 50μW。
特点

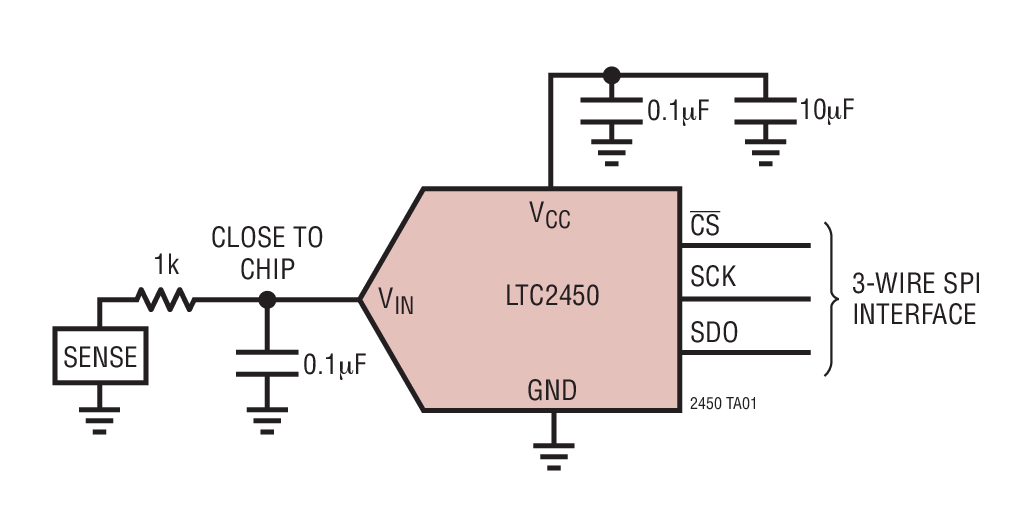

典型应用  | 应用

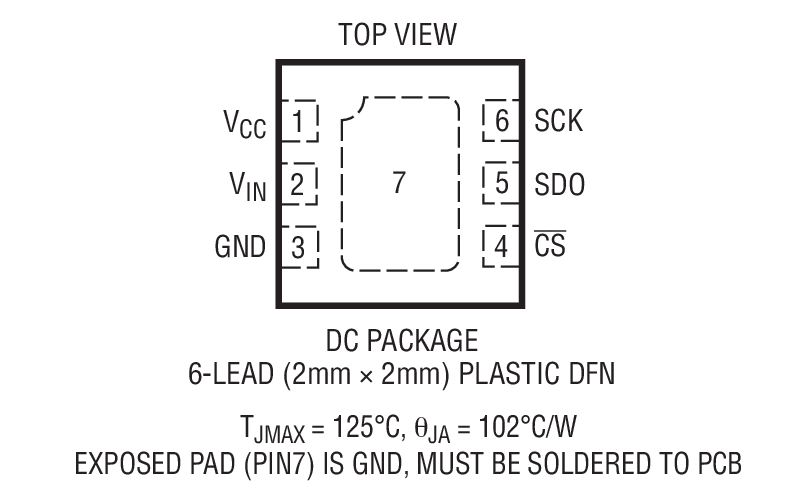

封装信息 |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LTC2450CDC#PBF | 2x2 DFN-6 | C | $2.10 | |
| LTC2450CDC#TRMPBF | 2x2 DFN-6 | C | $2.10 | $1.20 |
| LTC2450CDC#TRPBF | 2x2 DFN-6 | C | $2.10 | $1.15 |
| LTC2450IDC-1#PBF | 2x2 DFN-6 | I | $2.51 | |
| LTC2450IDC#PBF | 2x2 DFN-6 | I | $2.51 | |
| LTC2450IDC#TRMPBF | 2x2 DFN-6 | I | $2.51 | $1.43 |
| LTC2450IDC#TRPBF | 2x2 DFN-6 | I | $2.51 | $1.38 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC1067A-A | LTC2450 16-bit 30Hz Delta Sigma ADC in 2mm x 2mm DFN-6 Package (Requires DC590B) | $50.00 |
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC590B | Isolated USB Serial Controller for Linear Technology QuikEval-Compatible Demo Boards | $50.00 |
