LTC2470 - 具 10ppm/ºC 最大值精准基准的可选 208sps / 833ksps、16 位 ΔΣ ADC

LTC®2470 / LTC2472 是小外形的 16 位模数转换器,具有一个集成的精准基准和一个可选的 208sps 或 833sps 输出速率。它们采用 2.7V 至 5.5V 单电源,并通过一个 SPI 接口进行通信。LTC2470 是单端器件,具有一个 0V 至 VREF 的输入范围,而 LTC2472 是差分器件,具有一个 ±VREF 的输入范围。这两款 ADC 均包括一个 1.25V 的集成基准,具有 2ppm/ºC 的漂移性能和 0.1% 的初始准确度。这些转换器采用 12 引脚 3mm x 3mm DFN 封装或 MSOP-12 封装。它们包括一个集成振荡器,并执行无延迟的转换操作,旨在满足多工应用的需要。LTC2470 / LTC2472 内置一个专有的输入采样电路,与采用传统的 ΔΣ 转换器相比,该电路可将平均输入电流减小几个位的数量级。

在执行完一次转换之后,LTC2470 / LTC2472 将自动对转换器进行断电操作,而且也可通过配 置来使基准断电。当 ADC 和基准均被断电时,电源电流将减小至 200nA。

LTC2470 / LTC2472 包括一个可由用户来选择的 208sps 或 833sps 输出速率,而且,由于采用 了一个很大的过采样比 (在 208sps 时为 8,192,而在 833sps 时则为 2,048),因而具有宽松的抗混叠要求。

特点
  • 16 位分辨率
  • 内置高准确度基准 — 10ppm/ºC (最大值)
  • 单端 (LTC2470) 或差分 (LTC2472)
  • 可选的 208sps / 833ksps 输出速率
  • 1mV 偏移误差
  • 0.01% 增益误差
  • 对于多工应用可在单个转换周期内实现稳定
  • 具自动停机功能的单周期操作
  • 3.5mA (典型值) 电源电流
  • 2μA (最大值) 睡眠电流
  • 内部振荡器 — 无需外部元件
  • SPI 接口
  • 小外形 12 引脚 3mm x 3mm DFN 封装和 MSOP 封装

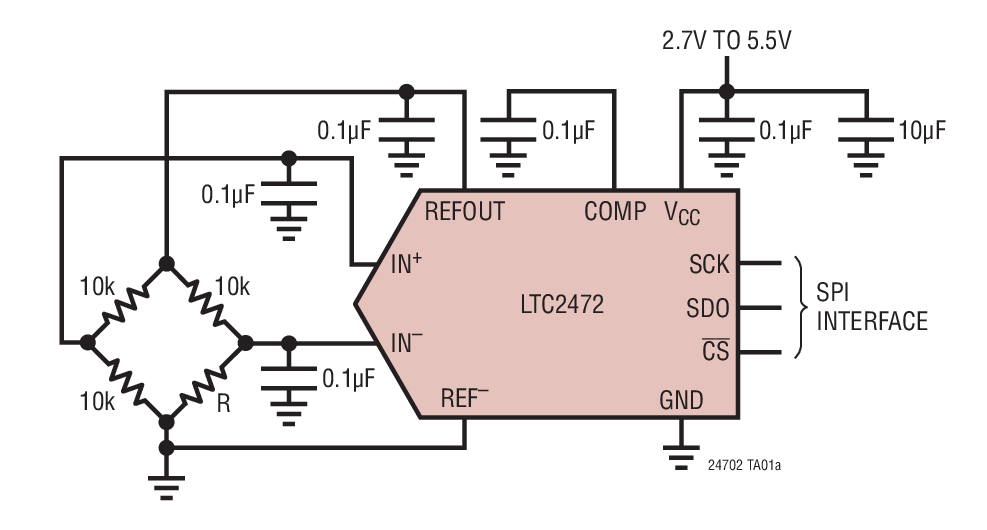

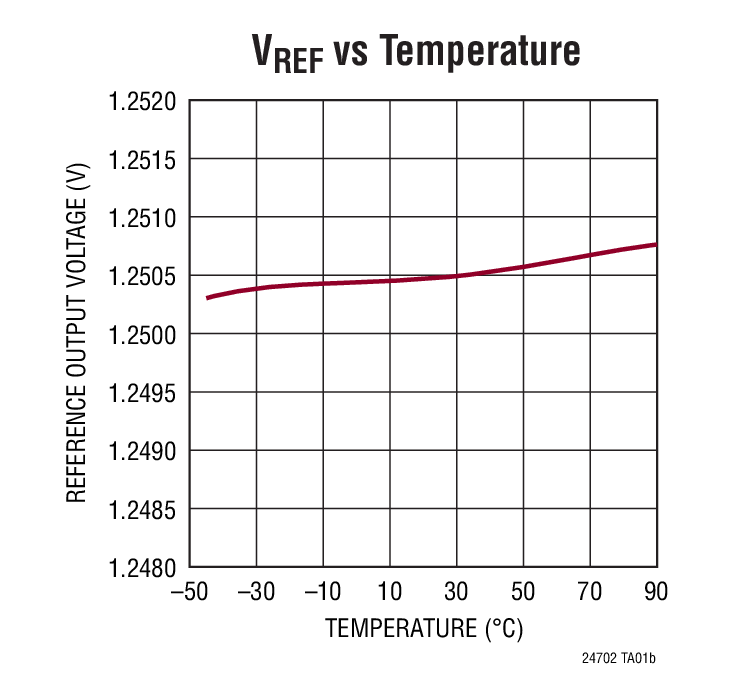

典型应用
LTC2470 Typical Application
LTC2470 Typical Application
应用
  • 系统监视
  • 环境监视
  • 直接温度测量
  • 仪表
  • 工业过程控制
  • 数据采集
  • 嵌入式 ADC 升级

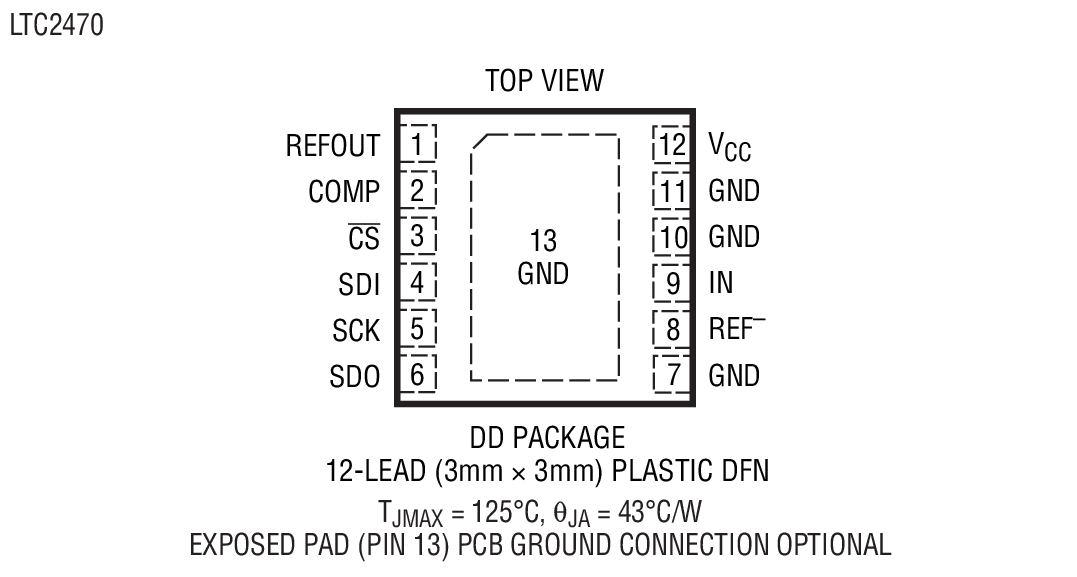

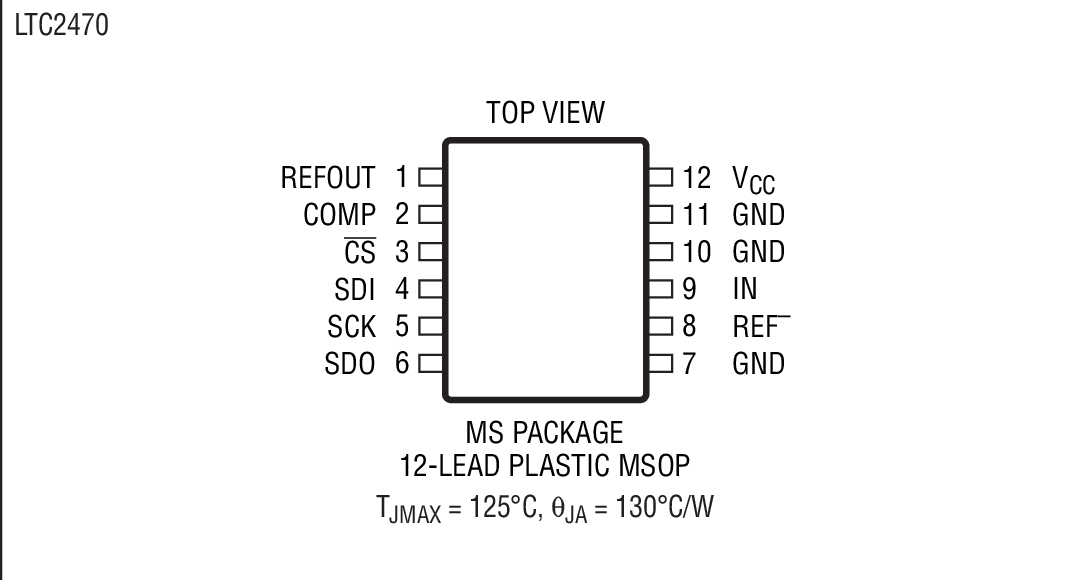

封装信息
LTC2470 Package Drawing
LTC2470 Package Drawing
LTC2470 Package Drawing
LTC2470 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC2470CDD#PBF3x3 DFN-12C$2.43$1.70
LTC2470CDD#TRPBF3x3 DFN-12C$1.76
LTC2470CMS#PBFMS-12C$2.43$1.70
LTC2470CMS#TRPBFMS-12C$1.76
LTC2470IDD#PBF3x3 DFN-12I$2.79$1.95
LTC2470IDD#TRPBF3x3 DFN-12I$2.01
LTC2470IMS#PBFMS-12I$2.79$1.95
LTC2470IMS#TRPBFMS-12I$2.01
演示电路板
器件型号描述价格
DC1628ALTC2470, Selectable 208sps/833sps 16-Bit delta sigma ADCs with 10ppm/deg C Max Precision Reference. (Req DC590B)$50.00
Companion Boards
器件型号描述价格
DC590BIsolated USB Serial Controller for Linear Technology QuikEval-Compatible Demo Boards$50.00
数据表
可靠性数据
产品选择卡
产品新闻发布
CAD 符号
相关产品
LTC2470/LTC2472 - Selectable 208sps/833sps, 16-Bit ΔΣ ADCs with 10ppm/°C Max Precision Reference

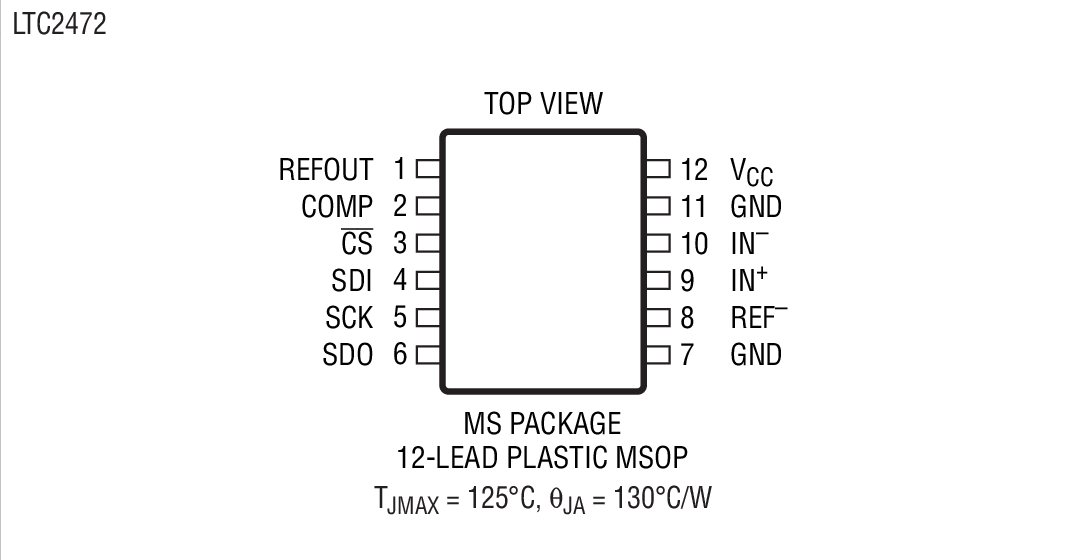

LTC2472 Package Drawing LTC2472
